技术数据
连接数据
电气特性
产品属性
数据管理状态
绝缘特性

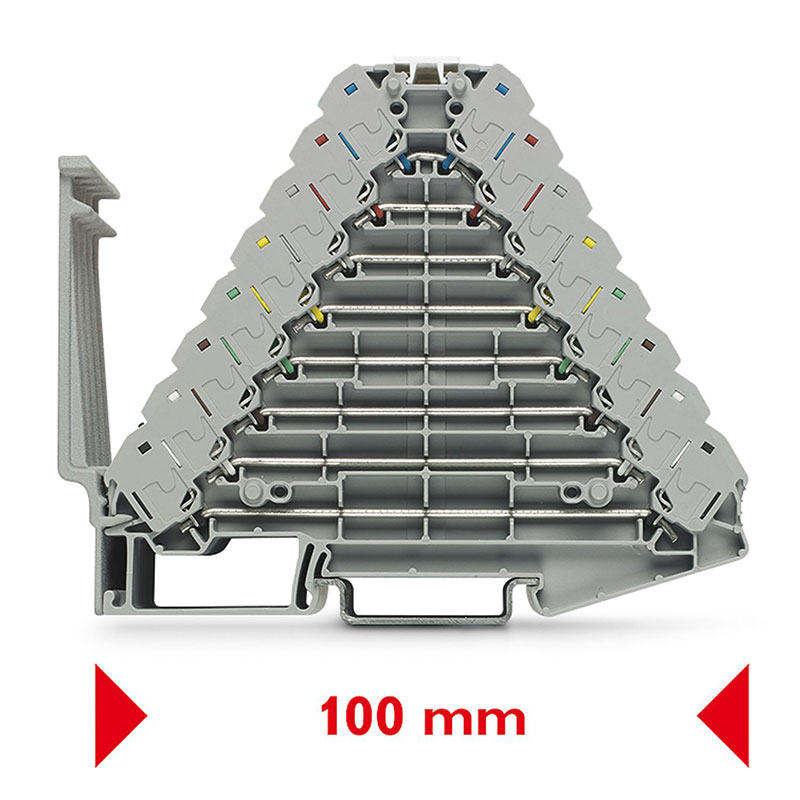

尺寸

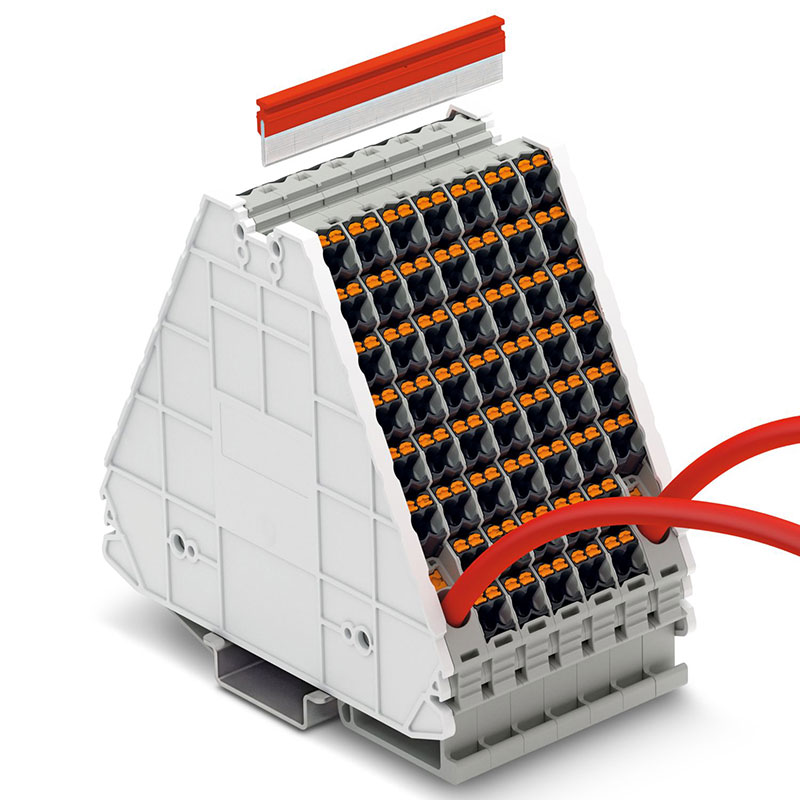

安装
材料规格
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) |
通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
| 烟气毒性NFPA 130 (SMP 800C) |
通过 |
环境和真实条件
老化
标准和规范
温升测试
工频耐受电压
机械特性
机械参数
载体上的附件
振荡/宽频带噪音
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
| 频率 |
f1 = 5 Hz 到 f2 = 250 Hz |
冲击
| 规格 |
DIN EN 50155 (VDE 0115-200):2008-03 |
环境条件
| 环境温度（运行） |
-60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。) |
| 环境温度（存放/运输） |
-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 允许湿度（存放/运输） |
30 % ... 70 % |
导线损坏和松动测试
| 导线横截面／重量 |
0.14 mm² / 0.2 kg
1.5 mm² / 0.4 kg
2.5 mm² / 0.7 kg |
针焰测试
机械测试
机械强度
电气测试

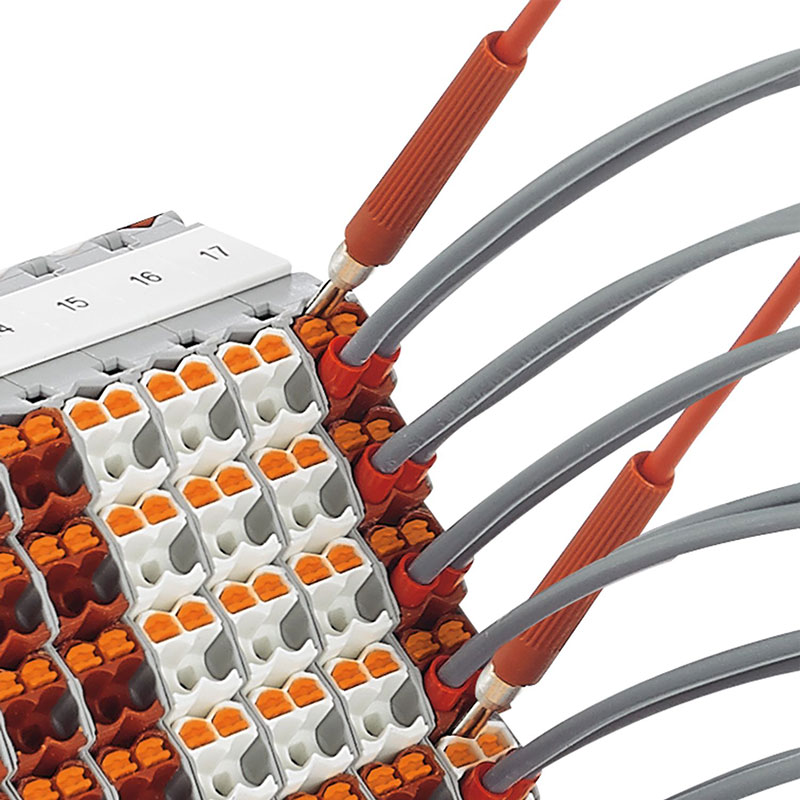

电涌电压测试
1，2，3，4，5，6，7与8层
| 刚性导线横截面 |
0.14 mm² ... 2.5 mm² |
| 横截面 AWG |
26 ... 14 (按IEC标准修订) |
| 柔性导线横截面 |
0.14 mm² ... 1.5 mm² |
| 导线横截面，柔性[AWG] |
26 ... 16 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.14 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.14 mm² ... 1.5 mm² |
| 最大负载电流 |
20 A (对于2.5 mm²的横截面，所连导线的总电流不得超过最大负
载电流。) |
1，2，3，4，5，6，7与8层 直接插拔式连接横截面
| 刚性导线横截面 |
0.34 mm² ... 2.5 mm² |
| 刚性导线横截面[AWG] |
20 ... 14 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） |
0.34 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） |
0.34 mm² ... 1.5 mm² |
