首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
菲尼克斯
PTTB 2,5-2DIO/OL-U/OR-U - 元件端子
3211447

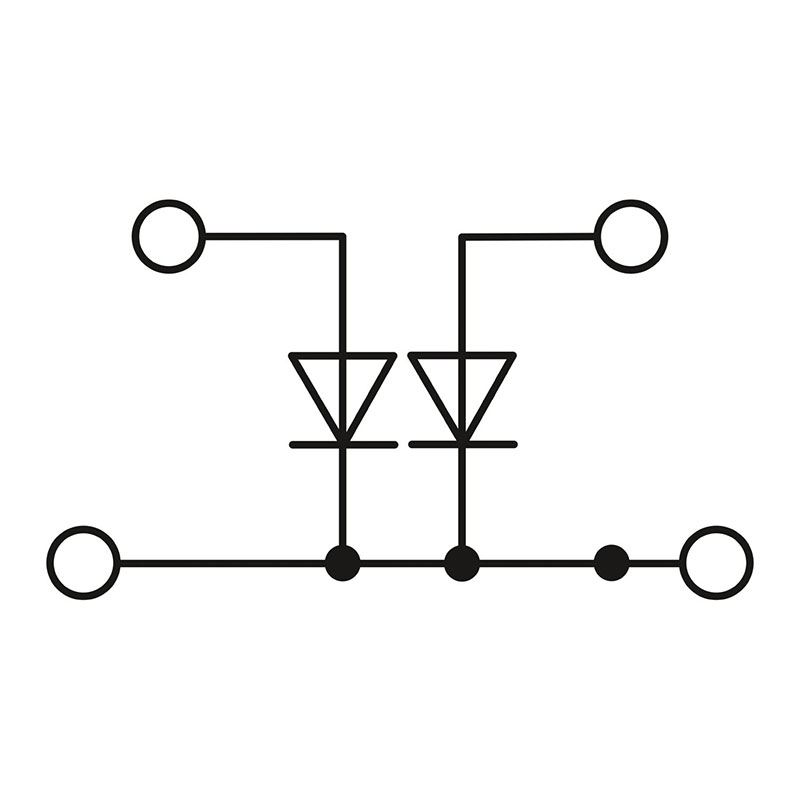

元件端子,集成1N4007二极管, 标称工作电压: 500 V, 额定电流: 0.5 A, 连接量: 4, 接线方 式: 直插式连接,额定接线容量: 2.5 mm2 ,横截面: 0.14 mm2 - 4 mm2 ,安装方式: NS 35/7,5, NS 35/15,颜色: 灰色
产品优势: • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 2.5 mm²
剥线长度 8 mm ... 10 mm
塞规 A4 B3
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 元件端子
连接量 4
行数 2
数据管理状态
产品审核修订 01
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 68 mm
端板宽度 2.2 mm
NS 35/7,5深度 47.5 mm
NS 35/15深度 55 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2018-05
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2018-05
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
说明
概述
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.14 mm² / 0.2 kg 2.5 mm² / 0.7 kg 4 mm² / 0.9 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
机械特性 机械参数
开口式侧板
环境和真实条件 老化
温度循环 192
结果 已通过测试
电气测试 电涌电压测试
测试电压设定值 7.3 kV
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
短时耐受电流 4 mm² 0.48 kA
额定横截面 2.5 mm²
直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
刚性导线横截面 0.14 mm² ... 4 mm²
横截面 AWG 26 ... 12 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 4 mm²
导线横截面,柔性[AWG] 26 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
标称电流 0.5 A
最大负载电流 0.5 A
额定电压 500 V
螺纹类型 ()
