首页 > 菲尼克斯 > 导轨式端子 > 直插端子 > PTTB 2,5-LA 24 RD - 双层接线端子
PTTB 2,5-LA 24 RD - 双层接线端子
PTTB 2,5-LA 24 RD - 双层接线端子
PTTB 2,5-LA 24 RD - 双层接线端子
PTTB 2,5-LA 24 RD - 双层接线端子
菲尼克斯
PTTB 2,5-LA 24 RD - 双层接线端子
3211456

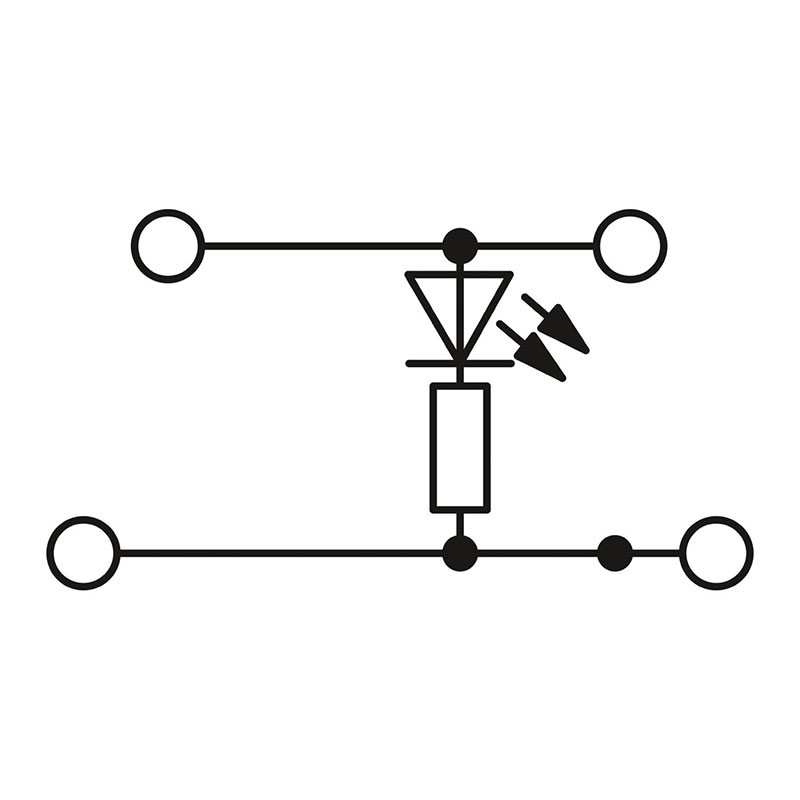

双层接线端子, 工作电压由 LED 所显示的版本决定。关键数据 LED 12 V DC - 30 V DC,0.7 mA - 2.4 mA,标称工作电压: 500 V, 额定电流: 20 A, 接线方式: 直插式连接,额定接线容量 : 2.5 mm2 ,接线容量:0.14 mm2 - 4 mm2 ,安装: NS 35/7,5,NS 35/15,颜色: 灰色
产品优势: • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 2.5 mm²
剥线长度 8 mm ... 10 mm
连接符合标准 IEC 60947-7-1
标称电流 20 A
最大负载电流 24 A (具有4 mm²导线横截面,刚性)
额定电压 500 V (工作电压取决于选用的LED版本)
刚性导线横截面 0.14 mm² ... 4 mm²
柔性导线横截面 0.14 mm² ... 4 mm²
塞规 A3
横截面 AWG 26 ... 12 (按IEC标准修订)
导线横截面,柔性[AWG] 26 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm²
额定接线容量AWG 12
电气特性
额定浪涌电压 4 kV
产品属性
产品类型 元件端子
连接量 4
行数 2
电位 2
数据管理状态
产品审核修订 12
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 68.2 mm
深度 45.9 mm
端板宽度 2.2 mm
NS 35/7,5深度 47.4 mm
NS 35/15深度 54.9 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
老化
温度循环 192
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
短时耐受电流 4 mm² 0.48 kA
工频耐受电压
测试电压设定值 1.5 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 1类,B级使用寿命测试,在车体上进行
频率 f1 = 5 Hz 到 f2 = 150 Hz
ASD等级 1.857 (m/s²)²/Hz
加速度 0.8g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 5g
电击时间 30 ms
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短
说明
概述
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.14 mm² / 0.2 kg 2.5 mm² / 0.7 kg 4 mm² / 0.9 kg
结果 已通过测试
针焰测试
暴露时间 30 s
结果 已通过测试
电气测试 电涌电压测试
测试电压设定值 4.8 kV
结果 已通过测试
期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 4 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 2.5 mm²
螺纹类型 ()
