PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
菲尼克斯
PTTBS 1,5/S WH/U-BK/O-RD - 双层接线端子
3214662

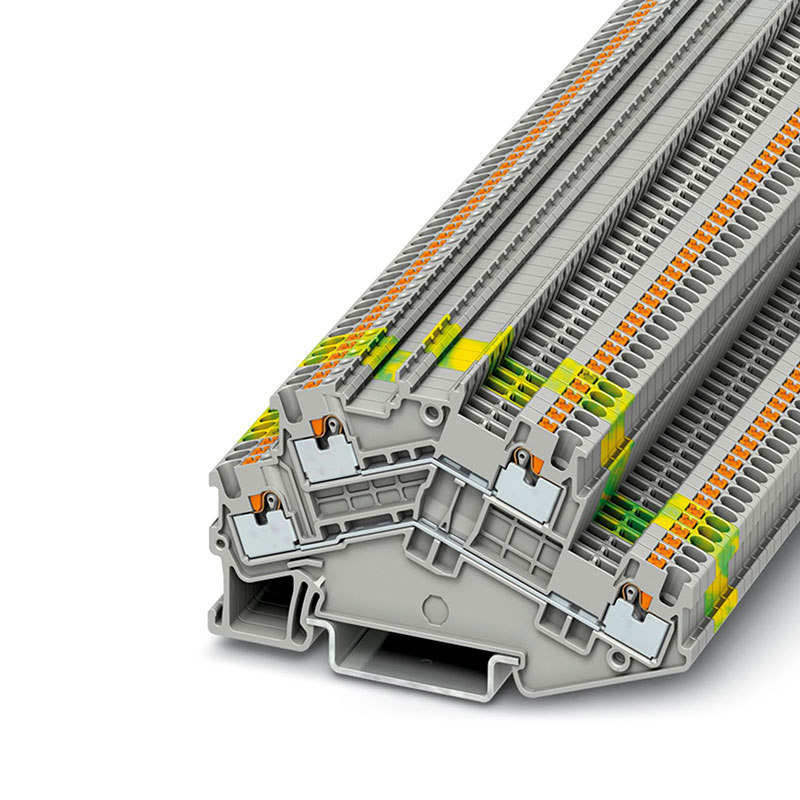

双层接线端子,用于楼宇安装的KNX总线, 标称工作电压: 500 V, 额定电流: 16 A, 接线方式: 直插式连接,第一和第二层,额定接线容量: 1.5 mm2, 横截面: 0.14 mm2 - 1.5 mm2 ,安装方式: NS 35/7,5,NS 35/15,颜色: 白色
产品优势:

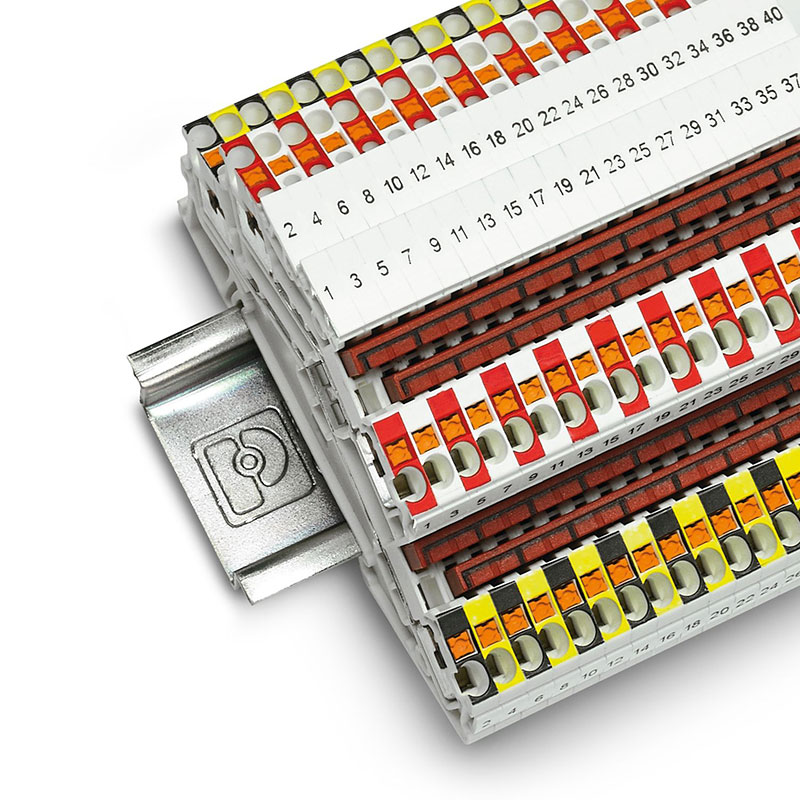

• 插拔式连接端子不仅拥有CLIPLINE complete系统的特点,而且能方便地连接刚性导线和带冷压头的导线,无需使用任何工具 • 紧凑设计和正面接线使得可在密闭空间内进行接线 • 除了双功能轴内的测试机构,所有的端子都提供一个额外的测试连接

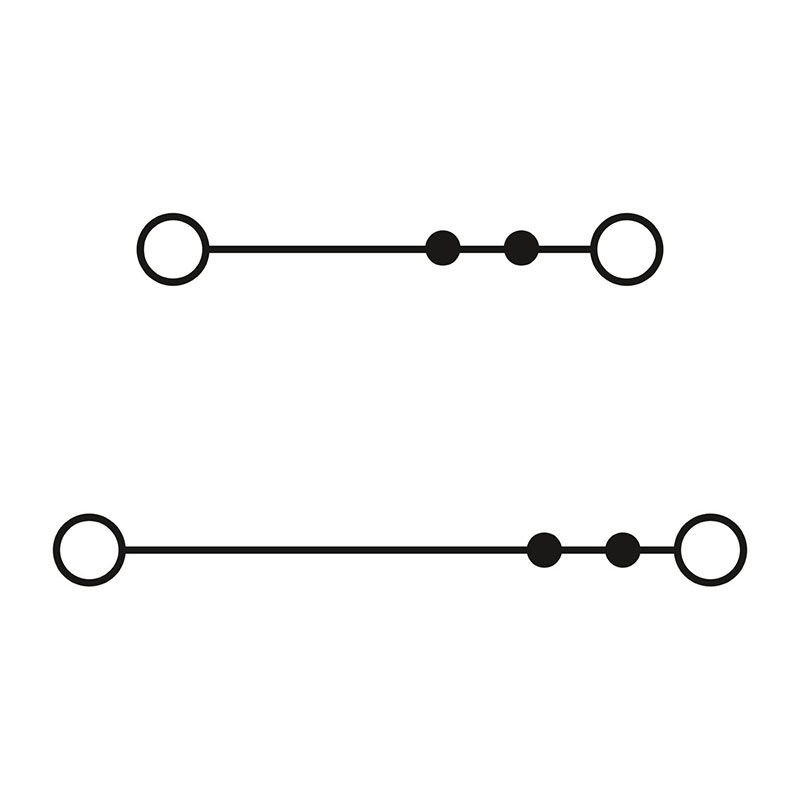

产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 1.5 mm²
输出
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.56 W
产品属性
产品类型 KNX组合式接线端子
连接量 4
行数 2
电位 2
数据管理状态
产品审核修订 07
绝缘特性
过电压类别 III
尺寸
宽度 3.5 mm
高度 78.8 mm
端板宽度 2.2 mm
NS 35/7,5深度 48.2 mm
NS 35/15深度 55.7 mm
安装
安装类型 NS 35/7,5 NS 35/15
材料规格
颜色 白色 (RAL 9010)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 125 °C
标准和规范
连接符合标准 IEC 60947-7-1
Ex数据
额定参数 (ATEX/IECEx)
标识 。 II 2 GD Ex eb IIC Gb
工作温度范围 -60 °C ... 110 °C
Ex认证附件 3214699 D-PTTBS 1,5/S 3030747 ATP-STTB 4 1204504 SZF 0-0,4X2,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
桥接列表 插入式桥接件 / FBS 2-3,5 / 3213014 插入式桥接件 / FBS 3-3,5 / 3213027 插入式桥接件 / FBS 4-3,5 / 3213030 插入式桥接件 / FBS 5-3,5 / 3213043 插入式桥接件 / FBS 10-3,5 / 3213056 插入式桥接件 / FBS 20-3,5 / 3213069
桥接数据 13 A / 1.5 mm²
防爆温度上升 40 K (14.7 A/1.5 mm²)
标称工作电压 352 V
用于使用桥接件进行桥接 352 V
—— 通过PE接线端子对不相邻的接线端子进行桥接 220 V
额定绝缘电压 320 V
Ex等级 常规
额定电流 13.5 A
最大负载电流 13.5 A
Ex 连接数据 概述
额定横截面 1.5 mm²
额定接线容量AWG 16
刚性接线容量 0.14 mm² ... 1.5 mm²
接线容量AWG 26 ... 16
柔性接线容量 0.14 mm² ... 1.5 mm²
输出 (永久)
机械特性 机械参数
开口式侧板
Ex等级 第1层
接触电阻 1.7 mΩ
输出 (永久)
Ex等级 第2层
接触电阻 1.4 mΩ
第一和第二层
剥线长度 8 mm ... 10 mm
塞规 A1 / B1
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.14 mm² ... 1.5 mm²
横截面 AWG 26 ... 16 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 1.5 mm²
导线横截面,柔性[AWG] 26 ... 16 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.14 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.14 mm² ... 1 mm² 建议使用AI-S 1-8 TQ套管,订货号1200293
标称电流 16 A
最大负载电流 16 A
额定电压 500 V
额定横截面 1.5 mm²
环境和真实条件 环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
第一和第二层 直接插拔式连接横截面
刚性导线横截面 0.25 mm² ... 1.5 mm²
柔性导线横截面(套管不带塑料绝缘管) 0.34 mm² ... 1.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.34 mm² ... 1 mm²
螺纹类型 ()
- 不相邻的接线端子之间桥接 220 V
