技术数据
输入数据
交流电运行
| 电源系统配置 |
星形网络 (TN，TT，IT (PE)) |
| 输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
| 衰减 |
< 100 V AC ... 85 V AC (1 %/V) |
| 国家电网典型电压 |
120 V AC
230 V AC |
输出数据
| 效率 |
> 89 % (120 V AC)
> 90 % (230 V AC) |
| 衰减 |
> 50 °C ... 70 °C (2 % / K) |
| 最大额定负载功率损耗 |
< 6.2 W (230 V AC) |
输出
电气特性
| 绝缘电压输入／输出 |
4 kV AC (类型测试)
3.75 kV AC (常规测试) |
产品属性
| MTBF (IEC 61709, SN 29500) |
> 3440000 h (25 °C)
> 2000000 h (40 °C)
> 1370000 h (50 °C) |
数据管理状态
绝缘特性
安装尺寸
安装
| 组装说明 |
可并排安装：水平间距0 mm，垂直间距30 mm |
材料规格
| 阻燃等级，符合UL 94 |
V0 (壳体、接线端子、基座锁扣) |
认证
UL
| 标识 |
UL 1310 Class 2 Power Units |
电磁兼容数据
| 辐射干扰 |
噪音干扰符合EN 61000-6-3（ 住宅和商业）以及EN 61000-6-4(
工业）标准的要求 |
| 传导性噪声排放 |
EN 55016
EN 61000-6-3（B类） |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
对称 1 kV (强度测试 3)
非对称 2 kV (强度测试 3) |
传导干扰
压降
标准
| 标准C |
对操作行为的暂时不利影响，设备可自动校正或通过触发操作元
件恢复。 |
环境和真实条件
环境条件
| 环境温度（运行） |
-10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 最大高度 |
≤ 4000 m (> 2000 m，衰减: 10 %/1000 m) |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 振动（操作） |
< 15 Hz，幅度±2.5 mm (IEC 60068-2-6)
15 Hz ... 150 Hz、2.3g、90 min. |
| 冲击力（运行） |
每个空间方向上30g，18 ms (IEC 60068-2-27) |
过电压类别
| EN 62477-1 |
III (≤ 2000 m) |
保护电路
导线连接
| 刚性 |
0.2 mm² ... 2.5 mm²
1 mm² (推荐) |
信号处理
LED信号
| 信号阈值 |
> 0,9 x UN (UN = 24 V DC) (LED亮起绿色)
< 0,9 x UN (UN = 24 V DC) (LED熄灭) |
| 电耗量 |
1.2 A (100 V AC)
0.64 A (240 V AC) |
| 电网缓冲时间 |
典型值 25 ms (120 V AC)
典型值 130 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
6 A ... 16 A (特性B、C、D、K) |
| 输出端处的过电压保护 (OVP) |
< 35 V DC |
控制偏差
| 上升时间 |
典型值 100 ms (UOut = 10 % ... 90 %) |
| 最小空载功耗 |
< 0.21 W (120 V AC) |
| 最大空载功耗 |
< 0.21 W (230 V AC) |
| 最小额定负载功耗 |
< 6.8 W (120 V AC) |
| 环保指令 |
RoHS指令2011/65/EU
WEEE
Reach |
电气安全
超低防护电压
| 标准/规格 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
安全隔离
UL
| 标识 |
UL/C-UL Listed UL 61010-1 |
| 噪音辐射 |
EN 55016
EN 61000-6-3（B类） |
谐波电流
| 标准/规程 |
EN 61000-3-2
EN 61000-3-2（A类） |
闪光器
直流电运行
| 输入电压范围 |
110 V DC ... 250 V DC -20 % ... +40 % |
| 电耗量 |
0.61 A (110 V DC)
0.26 A (250 V DC) |
| 衰减 |
< 110 V DC ... 88 V DC (1 %/V) |
连接技术
| 位置标识 |
1.1， 1.2 (L)， 1.3， 1.4 (N) |
| 柔性 |
0.2 mm² ... 2.5 mm²
1 mm² (推荐) |
| 柔性带没有塑料套管的冷压头 |
0.5 mm² ... 1.5 mm²
1 mm² (推荐) |
| 柔性带配有塑料套管的冷压头 |
0.2 mm² ... 1 mm²
1 mm² (推荐) |
| 刚性 (AWG) |
24 ... 14 (Cu)
17 (推荐) |
| 剥线长度 |
10 mm (刚性/柔性)
10 mm (冷压头) |
标准和规范
过电压类别
| 频率范围 (fN) |
50 Hz ... 60 Hz ±10 % |
| 输出电压（ USet ）的设置范围 |
22 V DC ... 27 V DC (> 24 V DC，稳定容量限制) |
连接数据
输入

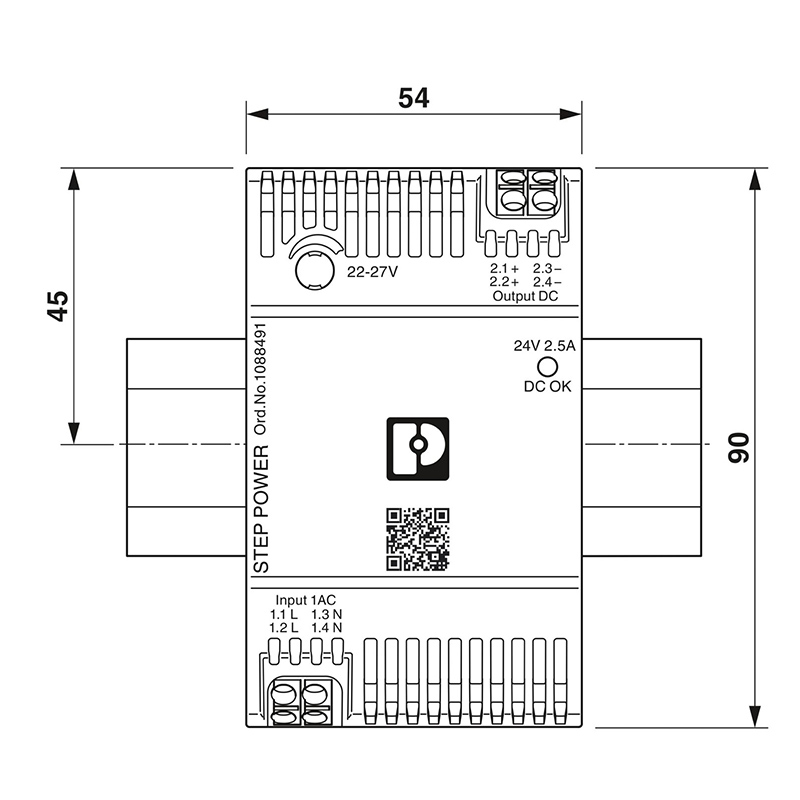

尺寸
产品尺寸
| 深度 |
61 mm
55 mm (设备深度（ DIN导轨安装式）) |
