• 只需简单地将产品卡接到DIN导轨上,安装方式灵活 • 控制柜中空间更多,功率密度提高达20 % • 能源效率最大化 能源节约超过90 %,空载损耗低于0.3 W • 宽温设计 -25 °C ... +70 °C,适合户外安装

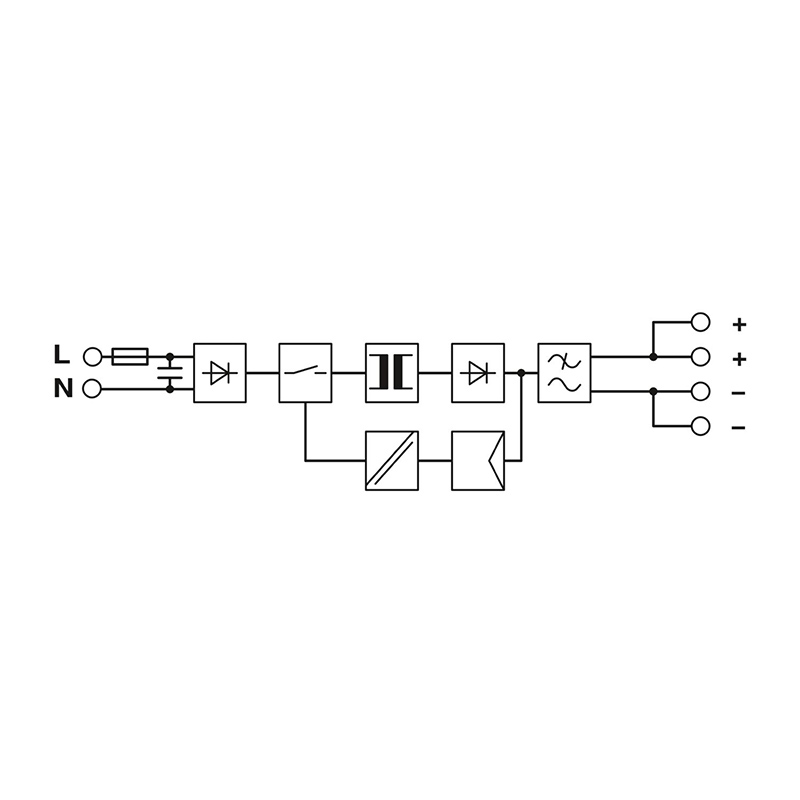

额定输入电压范围 | 100 V AC ... 240 V AC |
输入电压范围 | 85 V AC ... 264 V AC |
AC输入电压范围 | 85 V AC ... 264 V AC |
电源电压的电压类型 | AC |
冲击电流 | < 30 A (典型) |
电网缓冲时间 | > 20 ms (120 V AC) > 90 ms (230 V AC) |
冲击电流积分 (I2t) | < 0.5 A2s |
频率范围 (fN) | 50 Hz ... 60 Hz ±10 % |
效率 | 典型值 87 % (120 V AC) 典型值 88 % (230 V AC) |
衰减 | 55 °C ... 70 °C (2.5 %/K) |
最大额定负载功率损耗 | < 8 W |
串连 | 是 |
连接方式 | 螺钉连接 |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 2.5 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 2.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 14 |
剥线长度 | 8 mm |
螺纹 | M3 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
连接方式 | 螺钉连接 |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 2.5 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 2.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 14 |
剥线长度 | 8 mm |
螺纹 | M3 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
相数 | 1.00 |
产品类型 | 电源 |
产品系列 | UNO POWER |
MTBF (IEC 61709, SN 29500) | > 865000 h (40 °C) |
产品审核修订 | 01 |
保护等级 | II (在关闭的控制柜中) |
污染等级 | 2 |
宽度 | 35 mm |
高度 | 90 mm |
深度 | 84 mm |
左侧/右侧安装距离 | 0 mm / 0 mm |
顶部/底部安装距离 | 30 mm / 30 mm |
安装类型 | DIN导轨安装 |
组装说明 | 可并排安装:水平间距0 mm,垂直间距30 mm |
安装位置 | 水平DIN导轨NS35,EN60715 |
带保护涂层 | 否 |
螺纹类型 | () |
阻燃等级符合UL 94标准(壳体/接线端子) | V0 |
外壳材料 | 塑料 |
卡脚插销材料 | POM (Polyoxymethylene) |
保护等级 | IP20 |
环境温度(运行) | -25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K) |
环境温度(存放/运输) | -40 °C ... 85 °C |
气候等级 | 3K3( 符合EN 60721标准) |
允许的最大相对湿度(操作) | ≤ 95 % (25 °C 时,无冷凝) |
电击 | 18 ms,30g,在每个空间方向(符合IEC 60068-2-27) |
振动(操作) | < 15 Hz, 振幅±2.5 mm( 符合IEC 60068-2-6) 15 Hz ... 150 Hz、2.3g、90 min. |
标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
标准——电气安全 | IEC 62368-1 (SELV) |
标准——安全超低电压 | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
标准——主协波电流限值 | EN 61000-3-2 |
标准——安全绝缘 | DIN VDE 0100-410 |
标准 —— 变压器安全 | EN 61558-2-16 |
认证——适用于半导体工业的需求,符合干线压降 | EN 61000-4-11 |
预算标准 | IEC 60335-1 |
CSA | CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01 CAN/CSA-C22.2编号213 I级,2区,A、B、C、D组T4A( 危险区 域) |
标准/规程 | EN 61000-4-2 |
触点放电 | 6 kV (强度测试 3) |
空气放电 | 8 kV (强度测试 3) |
备注 | 标准 A |
标准/规程 | EN 61000-4-3 |
频率范围 | 80 MHz ... 1 GHz |
测试场强 | 10 V/m (强度测试 3) |
标准/规程 | EN 61000-4-4 |
输入 | 4 kV (强度测试4 - 非对称) |
输出 | 2 kV (强度测试3 - 非对称) |
备注 | 标准 A |
标准/规程 | EN 61000-4-5 |
输入 | 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称) |
备注 | 标准 B |
标准/规程 | EN 61000-4-6 |
频率范围 | 0.15 MHz ... 80 MHz |
备注 | 标准 A |
电压 | 10 V (强度测试 3) |
输入/输出 | 非对称 |
标准A | 规定限度内的正常操作行为。 |
标准B | 可通过设备自我恢复的操作性能临时性降级。 |
信号类型 | LED |
额定功耗 | 127 VA |
电耗量 | 1.3 A (100 V AC) 0.6 A (240 V AC) |
典型响应时间 | < 1 s |
推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C、D、K) |
额定输出电压 | 12 V DC |
防短路保护 | 是 |
并连 | 是,用于冗余和增加容量 |
反馈电压电阻 | < 25 V DC |
输出端处的过电压保护 (OVP) | ≤ 25 V DC |
残波 | < 30 mVSS (额定值) |
上升时间 | < 0.5 s (UOUT (10 % ... 90 %)) |
最大空载功耗 | < 0.3 W |
标准标识 | 半导体工业中对干线压降的要求 |
标准/规格 | SEMI F47 - 0706 (180 V AC) |
输入熔断器 | 2 A (慢熔断,内部) |
输出功率 | 55 W |
低压指令 | 符合低电压指令2014/35/EC |
抗噪的电磁兼容要求 | EN 61000-6-2 |
电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
功率因数(cos phi) | 0.49 |
额定输出电流( IN ) | 4.6 A (-25 °C ... 55 °C) |
响应时间 | < 2 ms |
