• 空载和部分负载运行下能效最高（能效等级VI），节约能源 • 超薄设计，节省控制柜内空间，同时提高了性能（高达100%） • 通过家用电器认证(EN 60335)，适合家用 • 45°角双接线点，支持免工具直插式连接技术，可快速、轻松调试 • DIN导轨卡扣式安装或平面螺钉安装，安装灵活
| 电源系统配置 | 星形网络 (TN，TT，IT (PE)) |
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 | 120 V AC 230 V AC |
| 效率 | > 87 % (120 V AC) > 88 % (230 V AC) |
| 衰减 | > 50 °C ... 70 °C (2 % / K) |
| 最大额定负载功率损耗 | < 3.9 W (230 V AC) |
| 串连 | 否 |
| 位置 | 2.x |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) 3.75 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | STEP POWER |
| MTBF (IEC 61709, SN 29500) | > 2061000 h (25 °C) > 1066000 h (40 °C) > 668000 h (50 °C) |
| 产品审核修订 | 01 |
| 保护等级 | II (在关闭的控制柜中) |
| 污染等级 | 2 |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 30 mm / 30 mm |
| 安装类型 | DIN导轨或直接安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距30 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 螺纹类型 | () |
| 外壳材料 | 塑料 |
| 阻燃等级，符合UL 94 | V0 (壳体、接线端子、基座锁扣) |
| 卡脚插销材料 | Polyamid |
| 标识 | UL 1310 Class 2 Power Units |
| 低压指令 | 符合低电压指令2014/35/EC |
| 抗干扰 | EN 61000-6-2:2005 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 辐射干扰 | 噪音干扰符合EN 61000-6-3（ 住宅和商业）以及EN 61000-6-4( 工业）标准的要求 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 6 kV (强度测试 3) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 非对称 4 kV (强度测试4) |
| 输出 | 非对称 2 kV (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 对称 1 kV (强度测试 3) 非对称 2 kV (强度测试 3) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 输入／输出 | 非对称 |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 230 V AC |
| 频率 | 50 Hz |
| 压降 | 70 % |
| 时间段数量 | 25 周期 |
| 备注 | 标准 A |
| 附加信息 | 等级3 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| 环境温度（运行） | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 环境温度（调试类型测试） | -25 °C |
| 最大高度 | ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m) |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 振动（操作） | < 15 Hz，幅度±2.5 mm (IEC 60068-2-6) 15 Hz ... 150 Hz、2.3g、90 min. |
| 冲击力（运行） | 每个空间方向上30g，18 ms (IEC 60068-2-27) |
| EN 62477-1 | III (≤ 2000 m) |
| 冲击电流 | 典型值 35 A (25 °C) |
| 连接方式 | 直插式连接 |
| 刚性 | 0.2 mm² ... 2.5 mm² 1 mm² (推荐) |
| 信号类型 | LED |
| 信号阈值 | > 0.9 x UN (UN = 12 V DC) (LED亮起绿色) < 0.9 x UN (UN = 12 V DC) (LED熄灭) |
| 电耗量 | 0.59 A (100 V AC) 0.32 A (240 V AC) |
| 电源电压的电压类型 | AC/DC |
| 电网缓冲时间 | 典型值 20 ms (120 V AC) 典型值 90 ms (230 V AC) |
| 吸合时间 | 典型值 2 s |
| 设备电源保险丝 | 1.25 A 内置（设备保护）慢熔断 |
| 推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C、D、K) |
| PE放电电流 | < 0.25 mA |
| 额定输出电压 | 12 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 振幅因数 | 典型值 3.5 典型值 4.3 |
| 并连 | 是，使用二极管可实现功率增加和冗余增加 |
| 反馈电压电阻 | ≤ 25 V DC |
| 输出端处的过电压保护 (OVP) | < 25 V DC |
| 残波 | 典型值 100 mVSS |
| 上升时间 | 典型值 100 ms (UOut = 10 % ... 90 %) |
| 最小空载功耗 | < 0.1 W (120 V AC) |
| 最大空载功耗 | < 0.1 W (230 V AC) |
| 最小额定负载功耗 | < 4.3 W (120 V AC) |
| 环保指令 | RoHS指令2011/65/EU WEEE Reach |
| 标准标识 | 电气安全 |
| 标准/规格 | IEC 61010-1 (SELV) |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准标识 | 安全隔离 |
| 标准/规格 | IEC 61558-2-16 |
| 标识 | UL/C-UL Listed UL 61010-1 |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-3-2 EN 61000-3-2（A类） |
| 标准/规程 | EN 61000-3-3 |
| 频率范围 | 0 kHz ... 2 kHz |
| 输入电压范围 | 110 V DC ... 250 V DC -20 % ... +10 % |
| 电耗量 | 0.31 A (110 V DC) 0.13 A (250 V DC) |
| 位置标识 | 1.1， 1.2 (L)， 1.3， 1.4 (N) |
| 柔性 | 0.2 mm² ... 2.5 mm² 1 mm² (推荐) |
| 柔性带没有塑料套管的冷压头 | 0.5 mm² ... 1.5 mm² 1 mm² (推荐) |
| 柔性带配有塑料套管的冷压头 | 0.2 mm² ... 1 mm² 1 mm² (推荐) |
| 刚性 (AWG) | 24 ... 14 (Cu) 17 (推荐) |
| 剥线长度 | 10 mm (刚性/柔性) 10 mm (冷压头) |
| EN 61010-1 | II (≤ 4000 m) |
| Efficiency Level | VI |
| 位置 | 1.x |

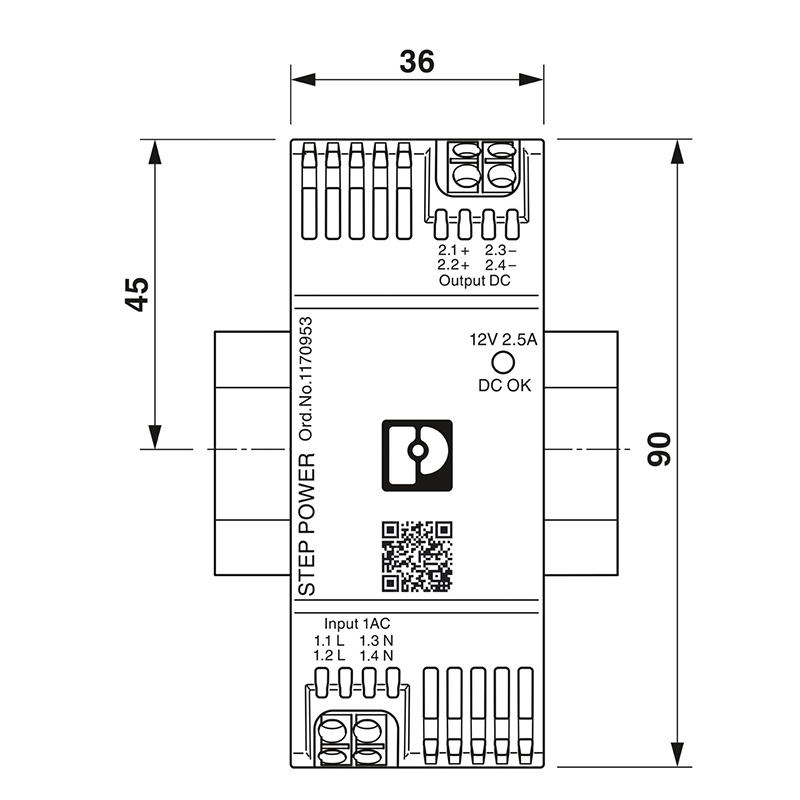

| 宽度 | 36 mm |
| 高度 | 90 mm |
| 深度 | 61 mm 55 mm (设备深度（ DIN导轨安装式）) |
| 水平针距 | 2 分区 (DIN 43880) |
| 标准标识 | 低压电源， DC输出 |
| 标准/规格 | EN 61204-3 |
| 标准标识 | 测量、控制与实验室使用电气设备的安全要求 |
| 标准/规格 | IEC 61010-1 |
| 标准标识 | 家用及类似用途的电气设备安全性 |
| 标准/规格 | DIN EN 60335-1 |
| 电动汽车传导充电系统 - 第21-2部分： | 非车载电动汽车充电系统的电磁兼容性要求 |
| 注意事项 | 级 B |
| 冲击电流积分 (I2t) | 典型值 0.38 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz ±10 % |
| 额定输出电流（ IN ） | 2.5 A |
| 输出功率（ PN ） | 30 W |
