技术数据
输入数据
交流电运行
| 电源系统配置 |
星形网络 (TN，TT，IT (PE)) |
| 额定输入电压范围 |
100 V AC ... 240 V AC |
| 输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 |
120 V AC
230 V AC |
输出数据
| 效率 |
典型值 92 % (120 V AC)
典型值 94 % (230 V AC) |
| 最大额定负载功率损耗 |
< 16 W (230 V AC) |
连接数据
输入
| 标识 |
1.1 () ，1.2 (L)，1.3 (N) |
输出
| 标识 |
2.1，2.2 (+)，2.3，2.4 (-) |

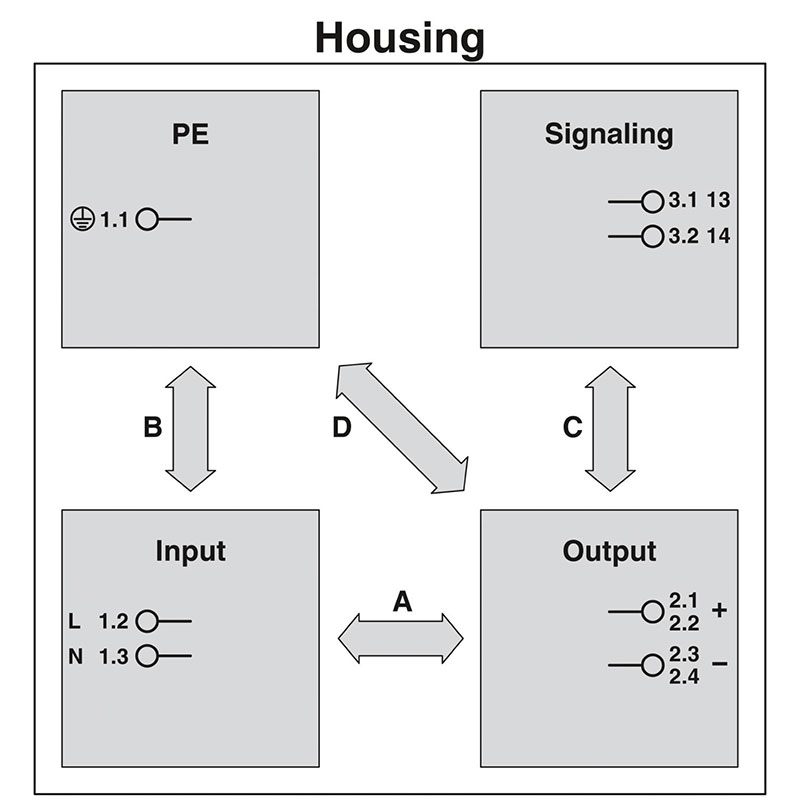

电气特性
| 绝缘电压输入／输出 |
4 kV AC (类型测试)
3 kV AC (常规测试) |
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1219000 h (25 °C)
> 366000 h (55 °C)
> 678000 h (40 °C) |
数据管理状态
绝缘特性
尺寸
产品尺寸
| 深度 |
129 mm
125 mm (设备深度（ DIN导轨安装式）) |
安装尺寸
| 右侧/左侧安装距离（有效，无效） |
0 mm / 0 mm |
| 顶部/底部安装距离（有效，无效） |
30 mm / 30 mm |
安装
| 组装说明 |
可并排安装：水平间距0 mm，垂直间距30 mm |
材料规格
| 阻燃等级，符合UL 94 |
V0 (壳体、接线端子) |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 振动（操作） |
10 Hz ... 50 Hz，振幅 ±0.2 mm |
| 最大高度 |
≤ 3000 m (> 2000 m，衰减: 10 %/1000 m) |
| 冲击力（运行） |
每个空间方向上30g，18 ms (IEC 60068-2-27) |
认证
UL
| 标识 |
UL/C-UL Listed UL 61010-1 |
电磁兼容数据
| 辐射干扰 |
噪音干扰符合EN 61000-6-3（ 住宅和商业）以及EN 61000-6-4(
工业）标准的要求 |
| 传导性噪声排放 |
EN 55016
EN 61000-6-3（B类） |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
1 kV (强度测试3 - 对称)
2 kV (强度测试3 - 非对称) |
传导干扰
压降
标准
过电压类别
保护电路
导线连接
| 紧固扭矩 |
0.5 Nm ... 0.6 Nm
4 lbf-in. ... 5 lbf-in. |
| 柔性带没有塑料套管的冷压头 |
0.25 mm² ... 2.5 mm² |
| 柔性带配有塑料套管的冷压头 |
0.25 mm² ... 2.5 mm² |
信号处理
LED信号
| 信号类型 |
LED DC OK – 信号状态运行 (UN = 24 V DC，IOut = IN) |
| LED呈（绿色），DC OK |
UOUT > 0,9 x UN (亮起（绿灯），DC OK) |
| LED呈（绿色闪烁），DC OK < 0.9 x UN |
UOUT < 0,9 x UN (亮起（绿灯闪烁）) |
| 电耗量 |
2.6 A (100 V AC)
1.2 A (240 V AC)
1.13 A (230 V AC)
2.2 A (120 V AC) |
| 频率范围 (fN) |
50 Hz ... 60 Hz ±10 % |
| 电网缓冲时间 |
典型值 16 ms (120 V AC)
典型值 20 ms (230 V AC) |
| 设备电源保险丝 |
5 A 内置（设备保护) 快速熔断 |
| 推荐使用的输入保护断路器 |
6 A ... 16 A (特性B、C、D、K或类似) |
| 输出电压（ USet ）的设置范围 |
24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
| 振幅因数 |
典型值 1.65 (120 V AC)
典型值 1.63 (230 V AC) |
| 输出端处的过电压保护 (OVP) |
≤ 35 V DC |
控制偏差
| 上升时间 |
< 1 s (UOut = 10 % ... 90 %) |
| 最小额定负载功耗 |
< 21 W (120 V AC) |
信号 继电器13/14
| 开关电压 |
最大 30 V AC/DC
最大 60 V DC |
| 状态条件 |
UOUT > 0,9 x UN (触点闭合)
UOUT < 0,9 x UN (触点打开) |
信号
| 绝缘电压输入／PE |
3.5 kV AC (类型测试)
2.4 kV AC (常规测试) |
50 Hz ... 150 Hz，2.3g，90 分钟
标准和规范
过电压类别
高达1100 V的电源装置的安全（绝缘距离）
| 标准标识 |
高达1100 V的电源装置的安全（绝缘距离） |
电气安全
| 标准/规格 |
IEC 61010-2-201 (SELV) |
用于电力装置的电子设备
| 标准/规格 |
EN 50178/VDE 0160 (PELV) |
测量、控制和实验室设备的安全性
超低防护电压
| 标准/规格 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
安全隔离
| 标准/规格 |
IEC 61558-2-16
IEC 61010-2-201 |
谐波电流限制标准
电源电压压降
| 标准/规格 |
SEMI F47 - 0706 (185 V AC) |
UL
| 标识 |
UL/C-UL Listed UL 61010-2-201 |
SIQ
| 标识 |
CB体系（ IEC 61010-1、IEC 61010-2-201） |
| 噪音辐射 |
EN 55016
EN 61000-6-3（B类） |
谐波电流
| 标准/规程 |
EN 61000-3-2
EN 61000-3-2（A类） |
闪光器
| 频率范围 (fN) |
50 Hz ... 60 Hz ±10 % |
| 输出电压（ USet ）的设置范围 |
24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
