产品描述

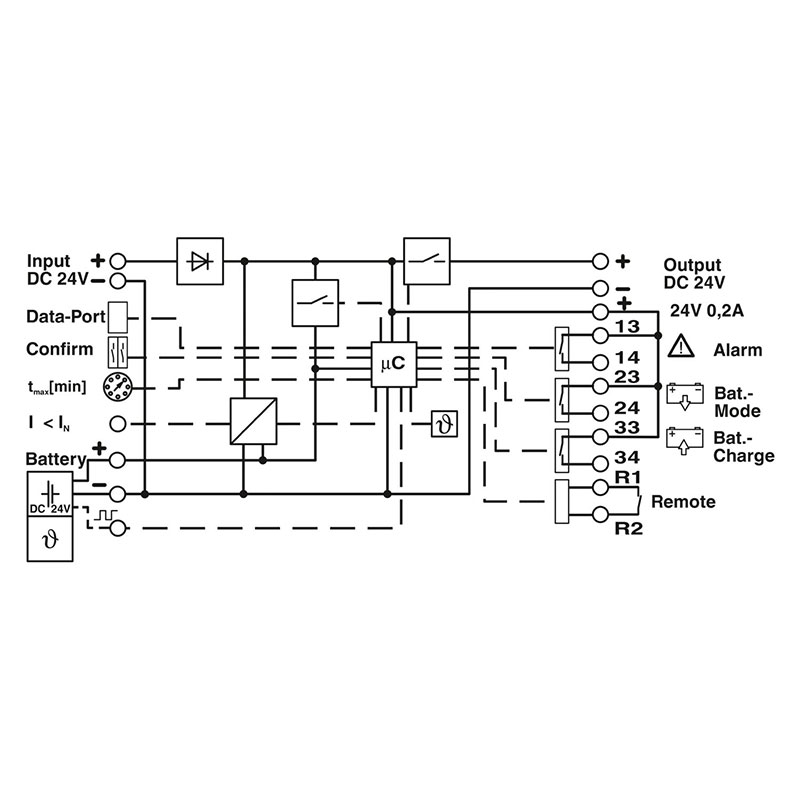

接口
产品属性
| MTBF (IEC 61709, SN 29500) |
> 500000 h (40 °C) |
电气特性
连接数据
输入
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6）
15 Hz ... 150 Hz, 2.3g tv = 90 min. |
标准和规范
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备
的组装 |
EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 |
EN 60950-1/VDE 0805 (SELV) |
安装
| 组装说明 |
可并排安装： 水平 5 mm，垂直 5 cm |
输出数据
| 效率 |
> 98 % (干线操作，带充电电源存储设备)
98 % (电池操作) |
提供输出电流为5到40 A的24 V DC UPS解决方案，以便客户根据实际情况组合不同的电源、UPS和储能模块。
技术数据
输入数据
直流电运行
| 输入电压范围 |
18 V DC ... 30 V DC |
| DC输入电压范围 |
18 V DC ... 30 V DC |
| 电耗量 |
32.9 A (对大，干线操作)
6.9 A (充电中，干线操作)
10.5 mA (无负载，干线操作) |
| 输出电压范围 |
18 V DC ... 30 V DC |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 50 °C) |
| 输出电流限值 |
在干线模式中根据连接的上游电流限值设备
> 27 A (电池操作) |
| 衰减 |
60 °C ... 70 °C (2.5 %/K)
60 °C ... 70 °C (2.5 %/K) |
| 功耗 |
2.7 W (干线操作)
9.35 W (电池操作)
3.19 W (电池操作)
7.65 W (干线操作) |
市电供电
| 输出电压范围 |
18 V DC ... 30 V DC |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
26 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) |
120 A (-25 °C ... 60 °C) |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
26 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) |
120 A (-25 °C ... 60 °C) |
电池运行
| 输出电压范围 |
19.2 V DC ... 27.6 V DC (UOUT = UBAT - 0,5 V DC) |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
27 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) |
120 A (-25 °C ... 60 °C) |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
27 A (-25 °C ... 40 °C) |
| 选择性熔断 (ISFB) |
120 A (-25 °C ... 60 °C) |
信号: 报警
信号: 电池充电
信号: 电池模式
储能模块
| 充电结束 |
24 V DC ... 29 V DC (温度补偿) |
输出
信号
信号处理
信号输出
信号输出: 开关输出
绝缘特性
预期寿命（电解电容器）
尺寸
安装尺寸
备用装配
材料规格
认证
| UL认证 |
UL Listed UL 508
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
UL/C-UL，隶属UL 60950-1 |
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
0.5 kV (强度测试1 - 对称)
0.5 kV (强度测试1 - 非对称) |
传导干扰
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022） B类，应用领域： 工业和民用 |
标准
| 额定输出电流（ IN ） |
20 A (-25 °C ... 50 °C) |
