REL-MR-BL-115AC/21HC - 单个继电器
REL-MR-BL-115AC/21HC - 单个继电器
REL-MR-BL-115AC/21HC - 单个继电器
REL-MR-BL-115AC/21HC - 单个继电器
REL-MR-BL-115AC/21HC - 单个继电器
REL-MR-BL-115AC/21HC - 单个继电器
菲尼克斯
REL-MR-BL-115AC/21HC - 单个继电器
1109542
插拔式微型功率继电器,基本设计型,带功率触点,适用于高持续电流,1个转换触点,输入电压 115 V AC
产品优势:
产品详情
技术数据
输出数据
切换
触点类型 1 个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 5 V (当24 mA时)
限制连续电流 16 A
最大启动电流 30 A (300 ms)
最小切换电流 10 mA (12 V时)
最大额定功率值(电阻负载) 384 W (24 V DC) 4000 VA (可用于250 V AC) 80 W (可用于220 V DC) 50 W (可用于110 V DC) 48 W (可用于60 V DC) 58 W (可用于48 V DC)
连接数据
连接方式 插拔/焊接
电气特性
额定条件下的最大功耗 0.4 W
额定绝缘电压 250 V AC
额定过电压 4 kV
使用寿命,电气方面 参见曲线图
产品属性
产品类型 单个继电器
操作模式 100%工作因数
机械寿命 1x 107 循环
数据管理状态
产品审核修订 01
最近一次数据维护日期 03.05.2024
绝缘特性
污染等级 3
过电压类别 III
绝缘 基础隔离

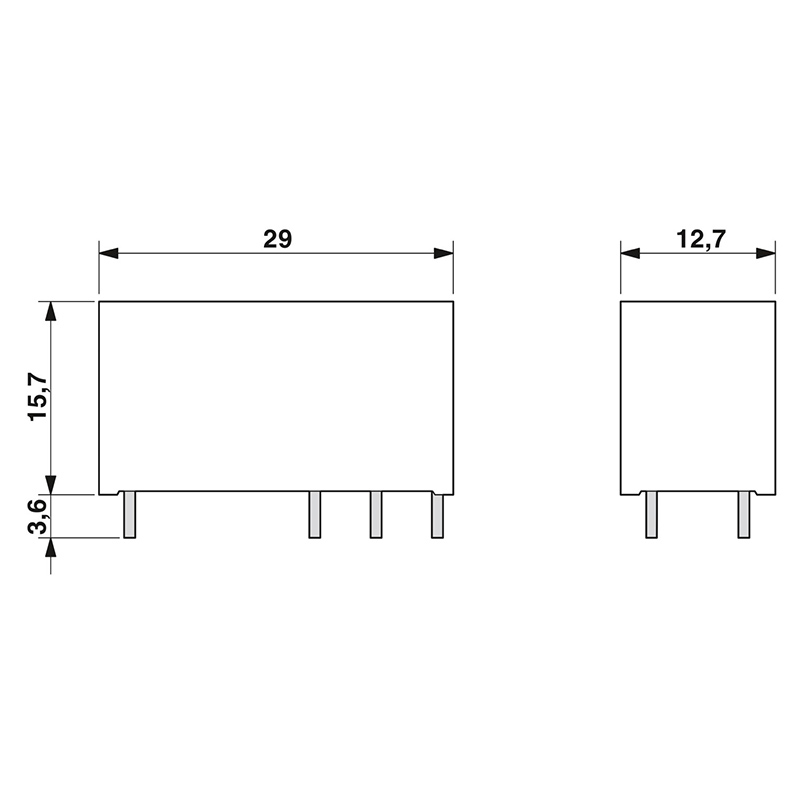

尺寸
宽度 12.7 mm
高度 29 mm
深度 15.7 mm
安装
安装类型 插拔式安装
安装位置 任意
螺纹类型 ()
材料规格
颜色 橙色 (RAL 2003)
环境和真实条件
环境条件
保护等级 RT II
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
标准和规范
标准/规程 IEC 60664 EN 61810-1
开关容量 2 A (24 V、DC13时) 1.5 A (230 V、AC15时)
输入数据 线圈侧
额定输入电压 UN 115 V AC
输入电压范围 92 V AC ... 166.8 V AC
驱动和功能 单稳态
驱动(极性) 无极性
典型响应时间 3 ms ... 12 ms (取决于相位)
干线频率 50/60 Hz
典型释放时间范围 2 ms ... 9 ms (取决于相位)
线圈电压 115 V AC
UN下的典型输入电流 6.6 mA
线圈电阻 8.1 kΩ ±15 %
