首页 > 菲尼克斯 > 继电器 > 意选系列 > REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
REL-MR-BL-115AC/21-21 - 单个继电器
菲尼克斯
REL-MR-BL-115AC/21-21 - 单个继电器
1109569
插拔式微型功率继电器,基本设计型,带功率触点,2个转换触点,输入电压115 V AC
产品优势:
产品详情
技术数据
输入数据
线圈侧
额定输入电压 UN 115 V AC
输入电压范围 92 V AC ... 166.8 V AC
干线频率 50/60 Hz
驱动和功能 单稳态
驱动(极性) 无极性
UN下的典型输入电流 6.6 mA
典型响应时间 3 ms ... 12 ms (取决于相位)
典型释放时间范围 2 ms ... 9 ms (取决于相位)
线圈电压 115 V AC
线圈电阻 8.1 kΩ ±15 %
输出数据
切换
触点类型 2个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 5 V (10 mA时)
限制连续电流 8 A
最大启动电流 12 A (20 ms)
最小切换电流 10 mA (5 V)
最大额定功率值(电阻负载) 190 W (24 V DC) 2000 VA (可用于250 V AC) 60 W (可用于220 V DC) 44 W (可用于110 V DC) 60 W (可用于60 V DC) 85 W (可用于48 V DC)
连接数据
连接方式 插拔/焊接
电气特性
额定条件下的最大功耗 0.4 W
测试电压 (线圈/触点) 5 kV AC (50 Hz,1分钟,线圈/触点)
额定绝缘电压 250 V AC
额定过电压 4 kV
使用寿命,电气方面 参见曲线图
产品属性
产品类型 单个继电器
操作模式 100%工作因数
机械寿命 5x106 开关次数
数据管理状态
产品审核修订 01
最近一次数据维护日期 06.02.2024
绝缘特性
污染等级 3
过电压类别 III
绝缘 基础隔离

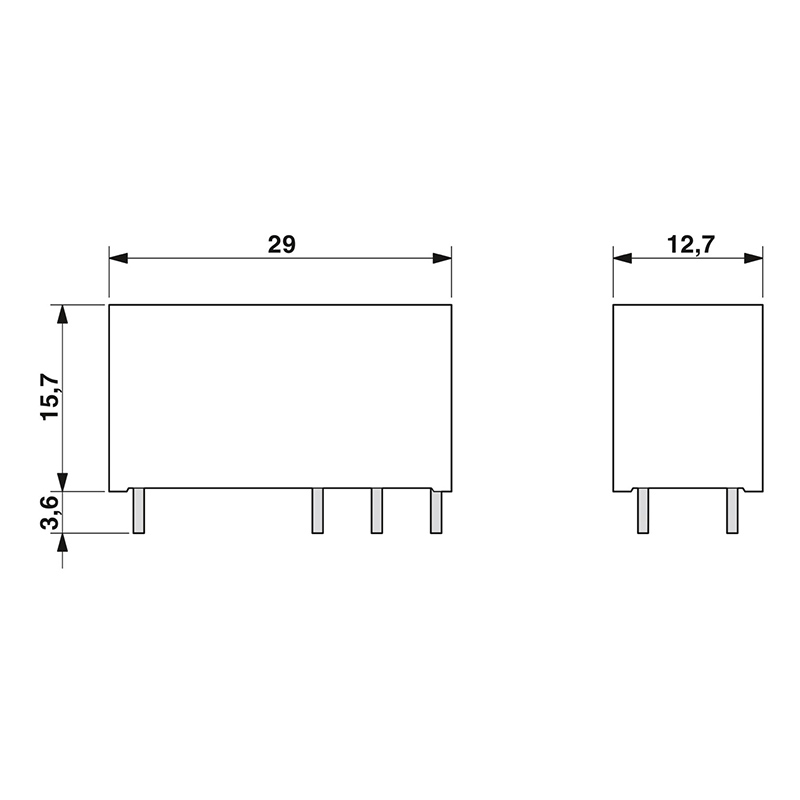

尺寸
宽度 12.7 mm
高度 29 mm
深度 15.7 mm
安装
安装类型 插拔式安装
安装位置 任意
螺纹类型 ()
材料规格
颜色 橙色 (RAL 2003)
标准和规范
标准/规程 IEC 60664 EN 61810-1
环境和真实条件 环境条件
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 RT II
开关容量 2 A (24 V、DC13时) 1.5 A (230 V、AC15时)
