• 薄型设计 • 通过V8适配器实现有效的系统连接 • RT-III封塑固态继电器 • 大切换功率 • 内置有输入保护电路 • 功能型插入式桥接片 • AC输出时零电压切换
| 额定输入电压 UN | 230 V AC 220 V DC |
| 触点类型 | 1个N/O 触点 |
| 数字量输出设计 | 电子 |
| 输出电压范围 | 3 V DC ... 48 V DC |
| 限制连续电流 | 100 mA |
| 最大限制连续电流下的电压降 | ≤ 1 V |

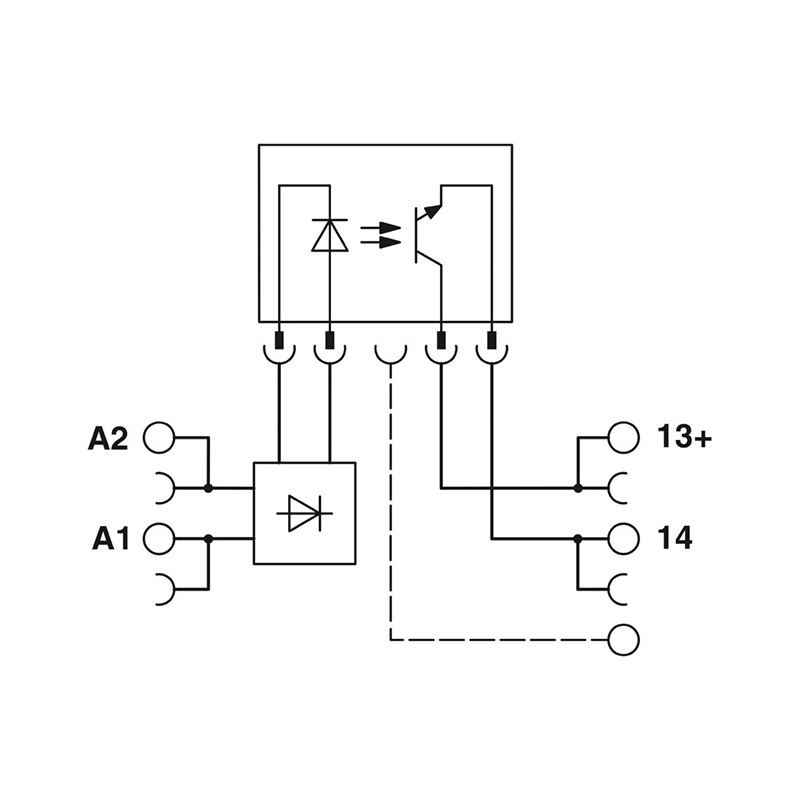

| 输出电路 | 2线连接，浮地 |
| 保护电路 | 极性保护; 极性保护二极管 |
| 额定条件下的最大功耗 | 0.81 W |
| 测试电压 (输入/输出) | 2.5 kV (50 Hz，1分钟，输入/输出) |
| 产品类型 | 固态继电器模块 |
| 产品系列 | PLC-INTERFACE |
| 应用 | 通用 |
| 操作模式 | 100%工作因数 |
| 产品审核修订 | 10 |
| 最近一次数据维护日期 | 07.05.2024 |
| 宽度 | 6.2 mm |
| 高度 | 80 mm |
| 深度 | 94 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 无间距排列 |
| 安装位置 | 任意 |
| 螺纹类型 | () |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 环境温度（运行） | -25 °C ... 60 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 标准/规程 | IEC 60947-5-1 |
| 证书 | CE合规 |
| 低压指令 | 符合低电压指令 |
| 电磁兼容性 | 符合EMC条例 |
| 可连接导向横截面 AWG | 26 ... 14 |
| 典型响应时间 | 3 ms (UN 时) |
| 证书 | UKCA合规 |
| 证书 | TAE0000196 |
| 标识 | ISA-S71.04. G3 Harsh Group EN 60068-2-60 |
| Temperature | D |
| Humidity | A |
| 振动 | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 绝缘 | 基础隔离 |
| 过电压类别 | III |
| 污染等级 | 2 |
| 输入电压范围 | 207 V AC ... 253 V AC 198 V DC ... 242 V DC |
| 额定电压 (“热”插拔固态继电器) | 60 V DC |
| 开关阈值“0”信号，参考UN | ≤ 0.3 |
| 开关阈值“1”信号，参考UN | ≥ 0.8 |
| 典型关闭时间 | 5 ms (UN 时) |
| 发送频率 | 10 Hz |
| 紧固扭矩 | 0.6 Nm ... 0.8 Nm |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² 2x 0.5 mm² ... 1.5 mm² (TWIN套管) 0.2 mm² ... 2.5 mm² (单套管) |
| 螺纹 | M3 |
| 相对于UN的输入电压范围 | 0.9 ... 1.1 |
| UN下的典型输入电流 | 3.5 mA |
