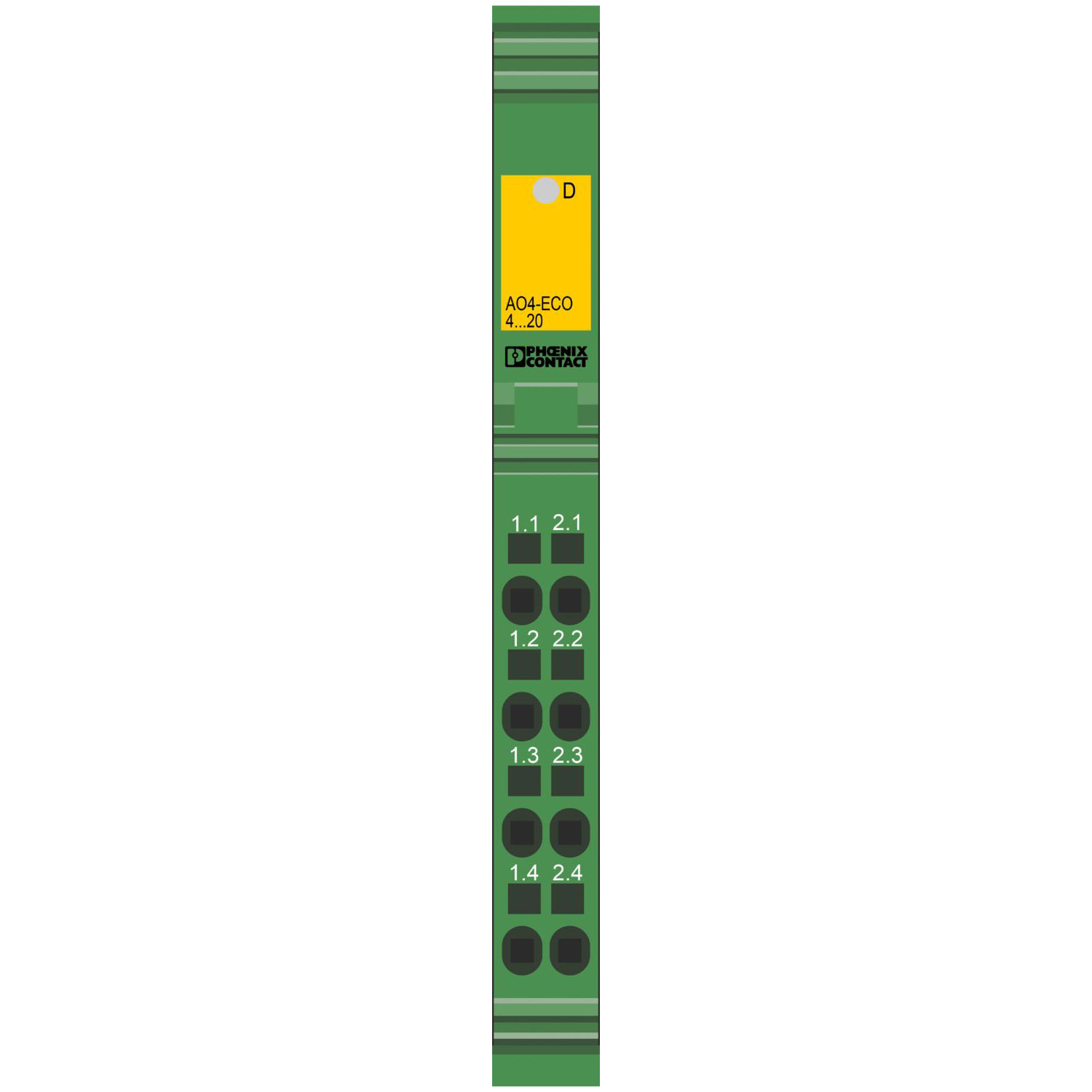

IB IL AI 4/I/4-20-ECO - 模拟量模块

2702495

Inline，模拟输入模块，模拟量输入: 4，4 mA ... 20 mA，连接技术: 2线制，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器

产品优势： • 4个模拟输入通道• 2线制连接技术连接的传感器 • 电流范围：4 mA ... 20 mA • 数据格式：标准化表示形式 • 分辨率：12位 • 诊断指示灯

咨询订购

189 5170 2156

产品详情

产品描述

模块用于Inline站内部。测量值以标准格式表示。 Inline ECO模块经认证可用于0°C 到 +55°C的温度范围。标准供货含底座和Inline连接器。

技术数据

尺寸

宽度

12.2 mm

高度

119.8 mm

深度

71.5 mm

说明

应用说明

只用于工业应用

接口

Inline本地总线

接口数

连接方式	Inline数据跨接块

传输速度	500 kBit/s

系统属性

模块

ID 代码 (dec.)

126

十六进制ID编码

长度编码（十六进制）

长度编码（十进制）

过程数据通道

64 位

输入地址区域

8 Byte

输出地址区域

0 Byte

寄存器长度

64 位

所需的参数数据

1 Byte

所需的组态数据

4 Byte

输入数据

模拟量: 概述

输入名称

模拟量输入

输入说明

单向电流输入

输入数量

A/D转换器分辨率

12 位

连接方式

Inline连接器

连接系统

2线制

有关连接技术的注意事项

屏蔽，双绞线

电流输入信号

4 mA ... 20 mA

输入电流的输入电阻

200 Ω

数据格式

标准化显示

测量值表达式

16位

保护电路	过载保护; 最高±10 V DC，相当于最高±50 mA通过分流器瞬态保护; 抑制二极管

产品属性

产品类型

I/O 部件

产品系列

Inline

类型

模块

供货范围	包括Inline连接器

诊断信息	内部I/O电源失效 I/O 错误信息发送至总线耦合器

校验和错误 I/O 错误信息发送至总线耦合器

数据管理状态

产品审核修订

电气特性

电位

功耗

典型值 0.8 W

最大 0.9 W

电位: 通信电源(UL)

电源电压	7.5 V DC (通过电源跨接)

电流消耗	最大 70 mA 典型值 60 mA

电位: 模拟量模块的电源(UANA)

电源电压	24 V DC (通过电源跨接)

电源电压范围

19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

电流消耗	最大 20 mA 典型值 15 mA

电气隔离/电压范围的隔离

测试耐压:

总线逻辑（局部总线，通信电源） 500 V AC， 50 Hz， 1 min.

连接数据

连接技术

连接名称

Inline连接器

导线连接

连接方式

回拉式弹簧连接

刚性导线横截面

0.08 mm² ... 1.5 mm²

柔性导线横截面

0.08 mm² ... 1.5 mm²

可连接导向横截面 AWG

28 ... 16

剥线长度

8 mm

Inline连接器

连接方式

回拉式弹簧连接

硬导线横截面

0.08 mm² ... 1.5 mm²

柔性导线横截面

0.08 mm² ... 1.5 mm²

可连接导向横截面 AWG

28 ... 16

剥线长度

8 mm

环境和真实条件

环境条件

环境温度（运行）

0 °C ... 55 °C

保护等级

IP20

空气压力（运行）

70 kPa ... 106 kPa (最高可达海拔3000 m)

空气压力（存放/运输）

70 kPa ... 106 kPa (最高可达海拔3000 m)

环境温度（存放/运输）

-25 °C ... 85 °C

允许湿度（运行）

10 % ... 95 % (符合DIN EN 61131-2标准)

允许湿度（存放/运输）

10 % ... 95 % (符合DIN EN 61131-2标准)

标准和规范

保护等级	III (IEC 61140，EN 61140，VDE 0140-1)

安装

安装类型

DIN导轨安装
