技术数据
输入数据
线圈侧

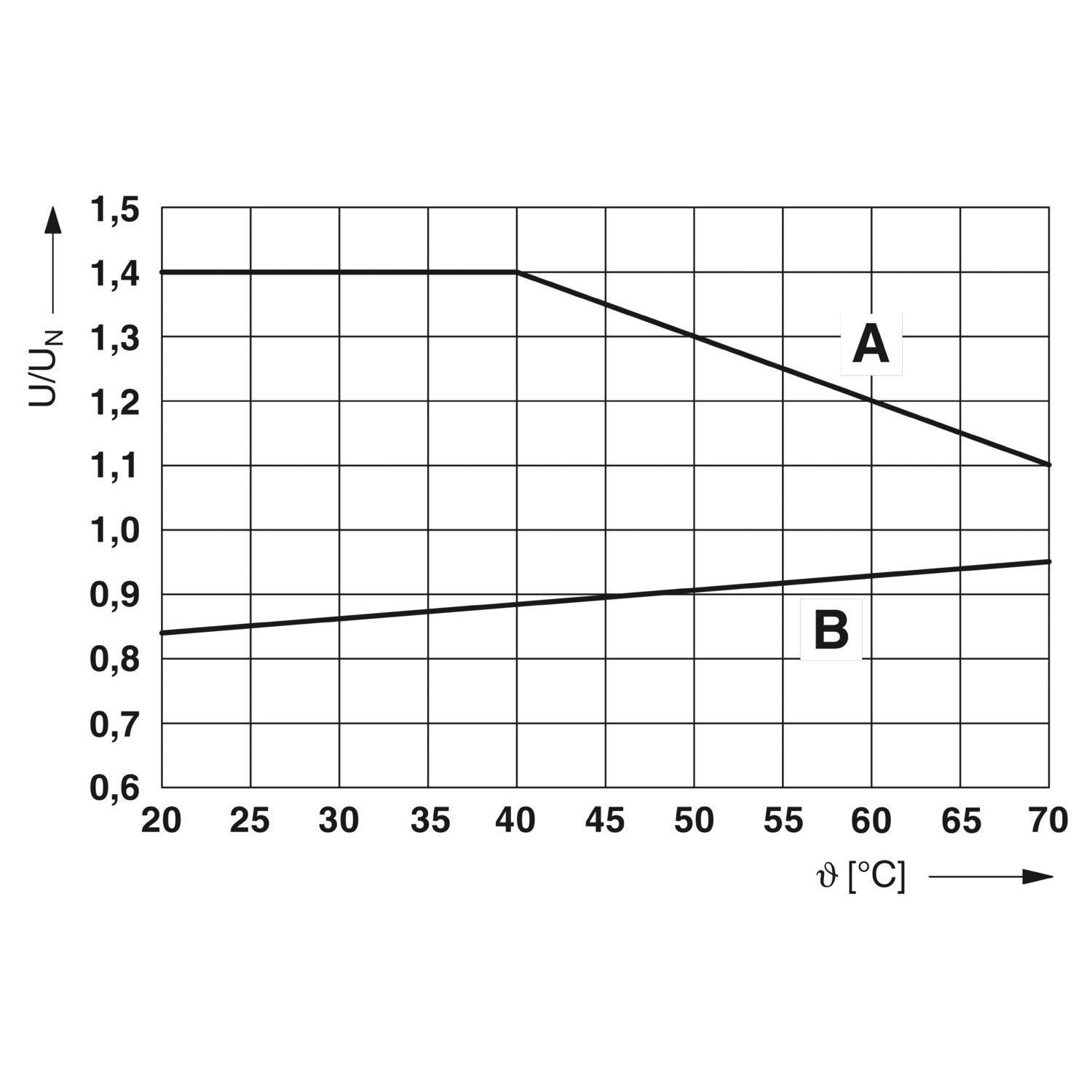

| 输入电压范围 |
20.2 V DC ... 33.6 V DC (20 °C) |
| 保护电路 |
极性保护; 极性保护二极管
备用二极管; 续流二极管 |
| 额定电压 (“热”插拔电磁式继电器) |
24 V DC |
输出数据
切换
| 最大切换电压 |
250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250
V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 .
..FBST 500...用于等电位桥接) |
| 最大额定功率值（电阻负载） |
140 W (24 V DC)
1500 VA (可用于250 V AC)
60 W (可用于220 V DC)
44 W (可用于110 V DC)
60 W (可用于60 V DC)
85 W (可用于48 V DC) |
连接数据
| 刚性导线横截面 |
0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.14 mm² ... 2.5 mm²
2x 0.5 mm² ... 1.5 mm² (TWIN套管)
0.2 mm² ... 2.5 mm² (单套管) |
电气特性
| 测试电压 (线圈/触点) |
4 kV AC (50 Hz，1分钟，线圈/触点) |
| 测试电压 (转换触点/转换触点) |
2.5 kV AC (50 Hz，1分钟，转换触点/转换触点) |
产品属性
数据管理状态
绝缘特性
尺寸
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 60 °C |
| 保护等级 (继电器底座) |
IP20 (继电器底座) |
标准和规范
电磁兼容数据

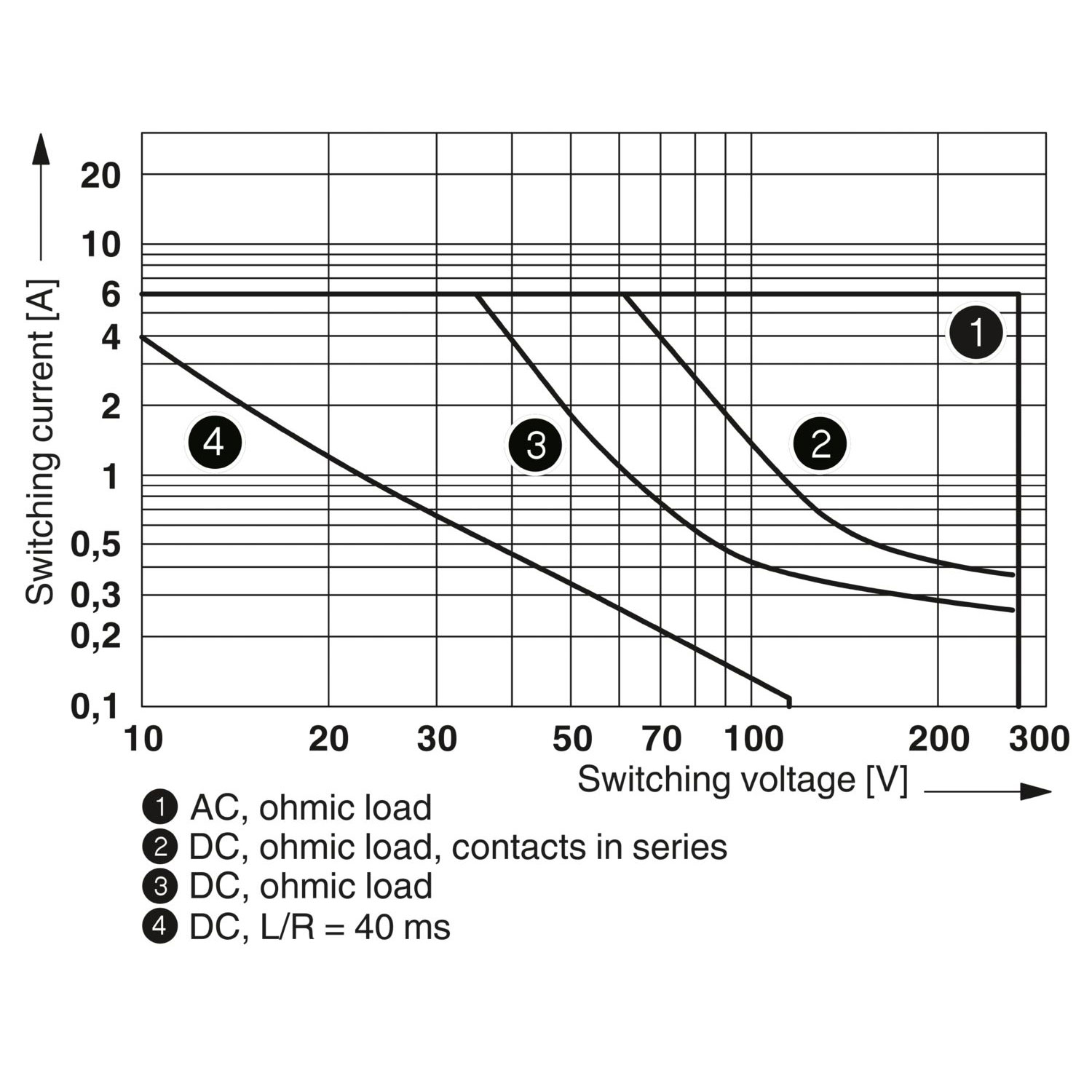

| 开关容量 |
2 A (24 V、DC13时)
3 A (250 V、AC15时)
0.2 A (250 V、DC13时)
3 A (120 V、AC15时)
3 A (24 V、AC15时) |
UKCA
造船业许可
腐蚀性气体测试
| 标识 |
ISA-S71.04. G3 Harsh Group
EN 60068-2-60 |
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
环境温度（存放/运输） -40 °C ... 85 °C
认证
CE
