| 额定输入电压 UN | 24 V DC |
| 输入电压范围 | 20.2 V DC ... 33.6 V DC (20 °C) |
| 驱动和功能 | 单稳态 |
| 驱动（极性） | 极化 |
| UN下的典型输入电流 | 18 mA |
| 典型响应时间 | 8 ms |
| 保护电路 | 极性保护; 极性保护二极管 备用二极管; 续流二极管 |
| 典型释放时间 | 10 ms |
| 额定电压 (“热”插拔电磁式继电器) | 24 V DC |
| 触点类型 | 1 个转换触点 |
| 开关触点类型 | 单触点 |
| 触点材料 | AgNi |
| 最大切换电压 | 250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250 V（L1、L2、L3）， 必须使用隔板PLC-ATP。 FBST 8-PLC... 或 . |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² 2x 0.5 mm² ... 1.5 mm² (TWIN套管) 0.2 mm² ... 2.5 mm² (单套管) |
| 连接方式 | 螺钉连接 |
| 额定条件下的最大功耗 | 0.43 W |
| 测试电压 (线圈/触点) | 4 kV AC (50 Hz，1分钟，线圈/触点) |
| 额定过电压 | 6 kV |
| 产品类型 | 继电器模块 |
| 产品系列 | PLC-INTERFACE |
| 应用 | 大冲击电流 |
| 操作模式 | 100%工作因数 |

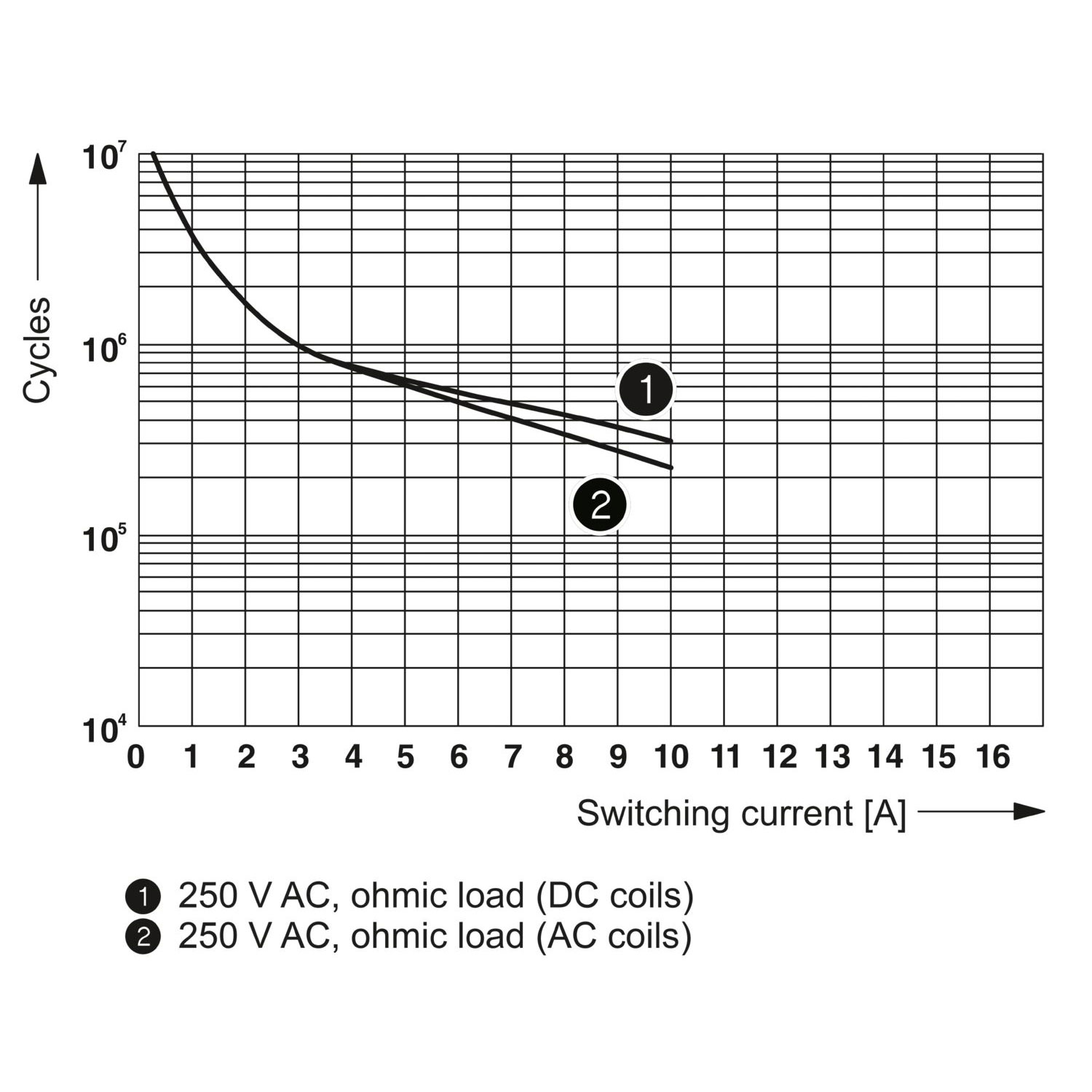

| 机械寿命 | 3x 107开关次数 |
| 产品审核修订 | 08 |
| 最近一次数据维护日期 | 28.06.2024 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 绝缘 | 安全隔离，增强型绝缘 |
| 宽度 | 14 mm |
| 高度 | 80 mm |
| 深度 | 94 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 无间距排列 |
| 安装位置 | 任意 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 环境温度（运行） | -40 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 (继电器底座) | IP20 (继电器底座) |
| 保护等级 (继电器) | RT II (继电器) |
| 标准/规程 | IEC 60947-5-1 |
| 证书 | CE合规 |
| 低压指令 | 符合低电压指令 |
| 电磁兼容性 | 符合EMC条例 |
| 可连接导向横截面 AWG | 26 ... 14 |
| 开关容量 | 2 A (24 V、DC13时) 6 A (250 V、AC15时) 6 A (120 V、AC15时) 6 A (24 V、AC15时) 0.2 A (250 V、DC13时) 0.2 A (110 V、DC13时) |
| 最大启动电流 | 30 A (300 ms) |
| 最小切换电流 | 10 mA (12 V) |
| 最大额定功率值（电阻负载） | 240 W (24 V DC) 2500 VA (可用于250 V AC) 80 W (可用于220 V DC) 50 W (可用于110 V DC) 48 W (可用于60 V DC) 58 W (可用于48 V DC) |
| 工作电压显示 | 黄色LED |
| 证书 | UKCA合规 |
| 证书 | TAE0000196 |
| 标识 | ISA-S71.04. G3 Harsh Group EN 60068-2-60 |
| Temperature | D |
| Humidity | A |
| 振动 | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 桥接额定功率（电阻负载） | 144 W (24 V DC 该数值仅适用于端子12。如果端子12被短接，则 使用继电器的额定值。) 1500 VA (250 V AC 该数值仅适用于端子12。如果端子12被短接 ,则使用继电器的额定值。) |
| 最小切换电压 | 12 V (10 mA) |

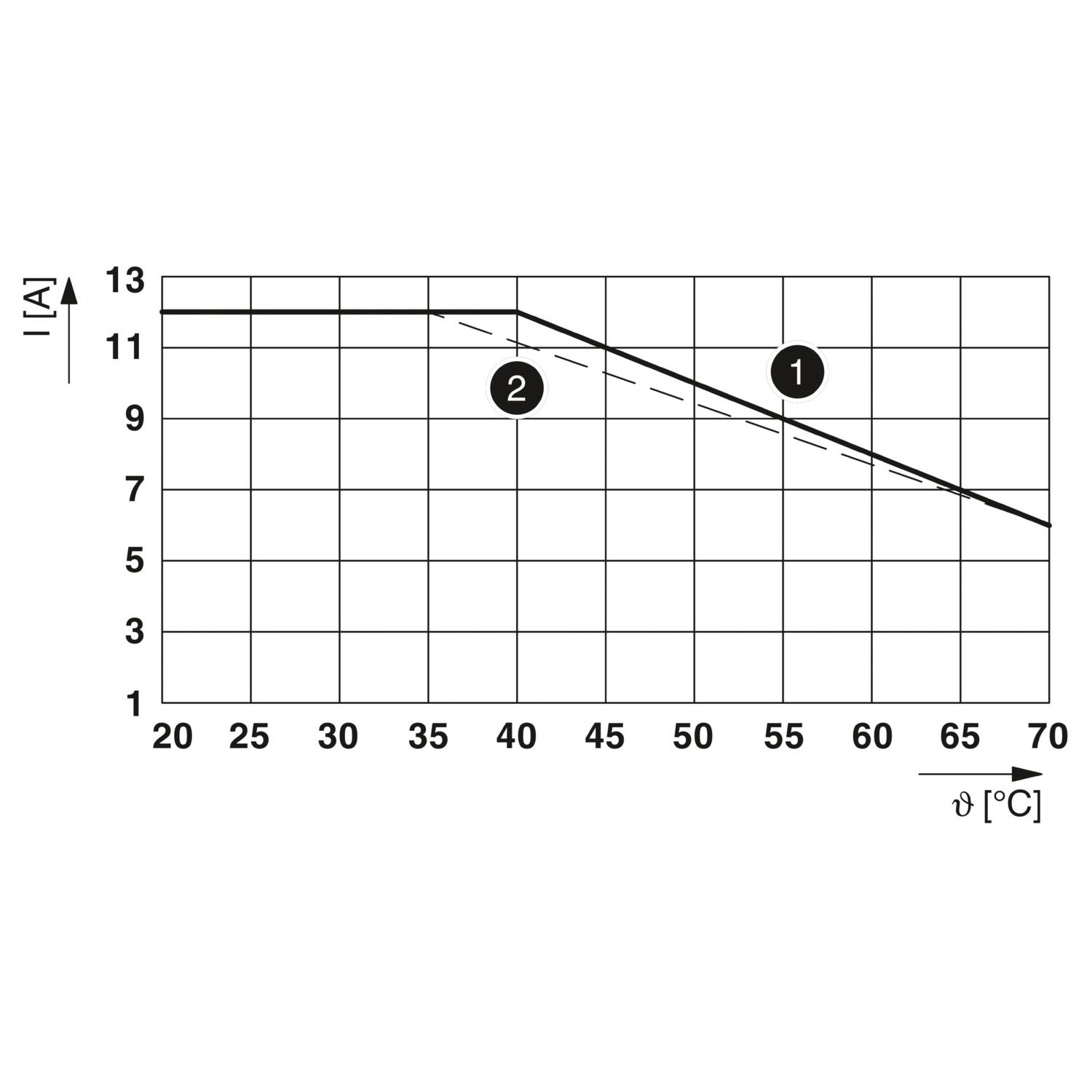

| 限制连续电流 | 10 A 6 A (该数值仅适用于端子12。如果端子12被短接，则使用继电器 的额定值。) |
| 紧固扭矩 | 0.6 Nm ... 0.8 Nm |
