| 额定输入电压 UN | 24 V DC |
| 输入电压范围 | 14.4 V DC ... 66 V DC |
| 驱动和功能 | 单稳态 |
| 驱动（极性） | 无极性 |
| 典型响应时间 | 5 ms |
| 典型释放时间 | 2.5 ms |
| 线圈电阻 | 3390 Ω ±10 % (20 °C时) |

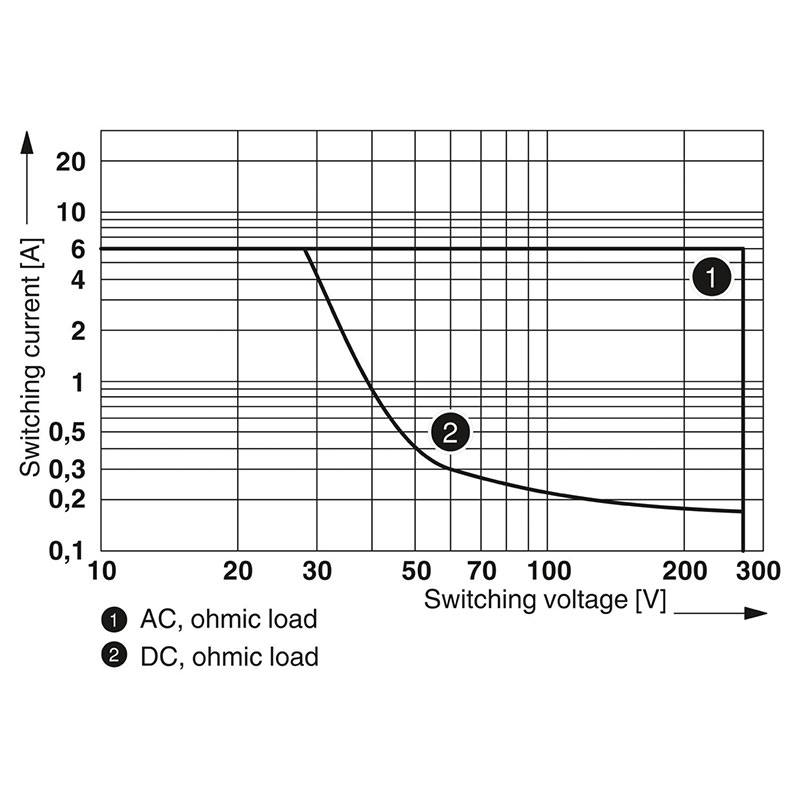

| 以UN为参考的输入电压范围 | 参见曲线图 |
| UN下的典型输入电流 | 7 mA |
| 触点类型 | 1 个转换触点 |
| 开关触点类型 | 单触点 |
| 触点材料 | AgSnO |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 5 V (100 mA时) |
| 限制连续电流 | 6 A |
| 最大启动电流 | 10 A (4 s) |
| 最小切换电流 | 10 mA (12 V时) |
| 最大额定功率值（电阻负载） | 140 W (24 V DC) 20 W (可用于48 V DC) |
| 连接方式 | 插拔/焊接 |
| 额定条件下的最大功耗 | 0.17 W |
| 测试电压 (线圈/触点) | 4 kV AC (50 Hz，1分钟，线圈/触点) |
| 产品类型 | 单个继电器 |
| 操作模式 | 100%工作因数 |
| 机械寿命 | 2x 107 开关次数 |
| 产品审核修订 | 02 |
| 最近一次数据维护日期 | 18.06.2024 |
| 污染等级 | 3 |
| 过电压类别 | III |

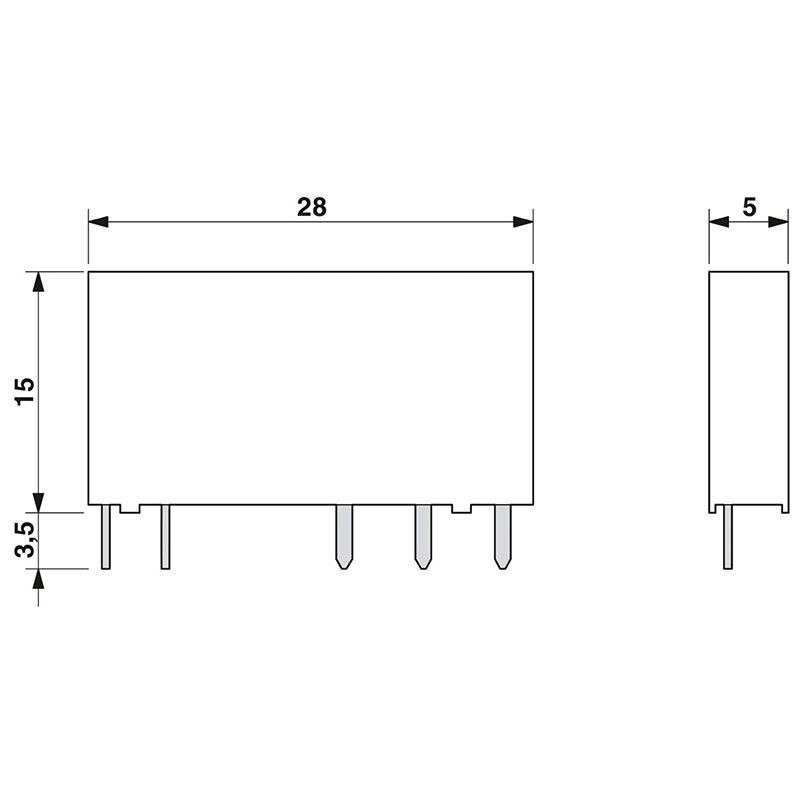

| 宽度 | 5 mm |
| 高度 | 28 mm |
| 深度 | 15 mm |
| 组装说明 | 无间距排列 |
| 安装位置 | 任意 |
| 颜色 | 白色 (RAL 9010) |
| 保护等级 | RT III |
| 环境温度（运行） | -40 °C ... 85 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 标准/规程 | IEC 60664 EN 61810-1 EN 50178 |
| 开关容量 | 2 A (24 V、DC13时) 3 A (230 V、AC15时) 3 A (120 V、AC15时) 3 A (24 V、AC15时) 0.1 A (220 V、DC13时) 0.2 A (110 V、DC13时) |
| 符合UL 508的电机负载 | 1/4 HP，240 - 277 V AC（ 常开触点） 1/6 HP，240 - 277 V AC（ 常闭触点） |
