• 总宽度仅6 mm，节省空间 • 通过量身定制的产品功能可优化成本 • 扩展的额定电压范围，应用广泛

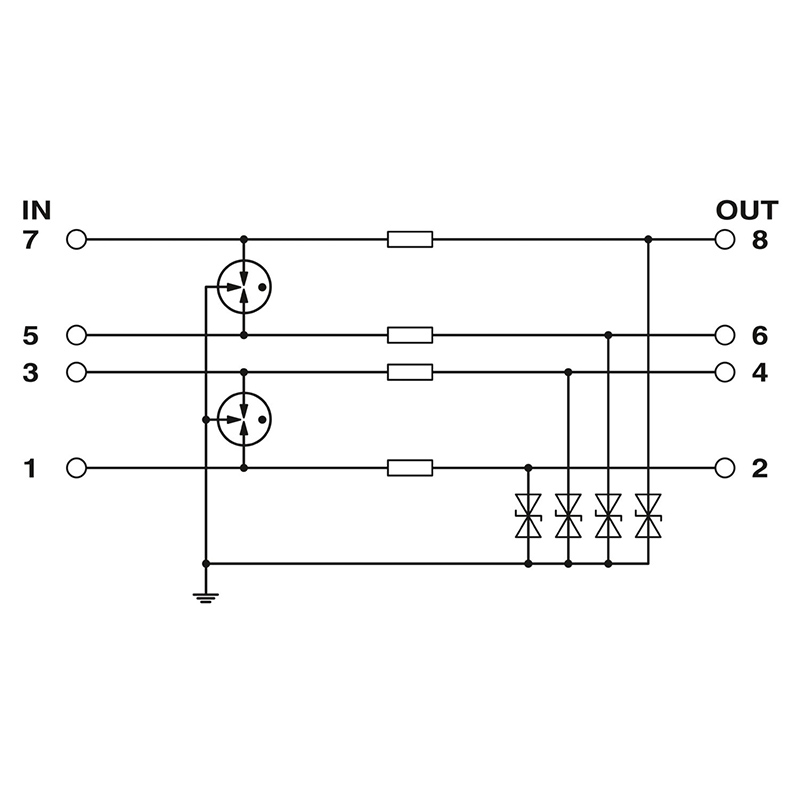

| 螺纹 | M3 |
| 紧固扭矩 | 0.8 Nm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 24 ... 14 |
| 额定电压 UN | 24 V DC |
| 产品类型 | 测量和控制技术的电涌保护 |
| 产品系列 | LINETRAB |
| IEC 类别 | C1 D1 C3 C2 |
| 产品审核修订 | 09 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 6.2 mm |
| 高度 | 93.1 mm |
| 深度 | 102.5 mm (7.5 mm（含DIN导轨）) |
| 安装类型 | DIN导轨： 35 mm |
| 外壳材料 | PBT |
| 颜色 | 烟灰色 (RAL 7016) |
| 阻燃等级，符合UL 94 | V-0 |
| 绝缘材料 | PBT |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 标准/规格 | IEC 61643-21 |
| 注意事项 | A2:2012 |
| 开口式侧板 | 否 |
| 动作方向 | Line-Earth Ground |
| 最大持续电压Uc | 36 V DC 25 V AC |
| 类型 | 导轨安装模块，单片 |
| 额定电流 | 350 mA (40 °C) |
| 残流IPE | ≤ 8 µA |
| 电压保护水平U （线-地） | ≤ 60 V (C1 - 500 V / 250 A) ≤ 250 V (D1 - 500 A) ≤ 55 V (C3 - 50 A) ≤ 55 V (C3 - 10 A) ≤ 95 V (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-地） | ≤ 1 ns |
| 每条路径的电阻 | 3.3 Ω ±20 % |
| 电涌保护故障报警 | 无 |
| 需要的最大备用保险丝 | 315 mA (T) |
| 冲击耐受力（线-地） | C1 - 500 V / 250 A D1 - 500 A C3 - 50 A C2 - 10 kV / 5 kA |
| 额定功率脉冲电流lan（10/1000）µs（线芯-地） | 50 A 200 A (总) |
| 输出电压限值1 kV/µs（线芯-地）波峰 | ≤ 60 V |
| 容量 | ≤ 1.3 nF (每条通道) |
| 交变电流载流量（线-地） | 5 A - 1 s |
| Ian（10/1000）µs下的残压（线-地） | ≤ 60 V |
| 输入衰减 aE，非对称。 | 典型值 0.3 dB (1 MHz/50 Ω) 典型值 0.2 dB (350 kHz/150 Ω) |
| 截止频率fg（3 dB），非对称。（ PE） 在50 Ω系统中 | 典型值 6 MHz |
| 截止频率fg（3 dB），非对称。（ PE） 在150 Ω系统中 | 典型值 2 MHz |
| UC 时，有效工作电流IC | ≤ 2 µA |
| 额定放电电流In（8/20）µs（ 线芯-地） | 5 kA |
| 脉冲放电电流Iimp(10/350) µs（ 线芯-地） | 500 A 2 kA (总) |
| 总放电电流Itotal (8/20) µs | 20 kA |
| 最大放电电流Imax (8/20) µs（ 线芯-地） | 10 kA 20 kA (总) |
| 残留电压 ln ，（导线-地） | ≤ 50 V |
