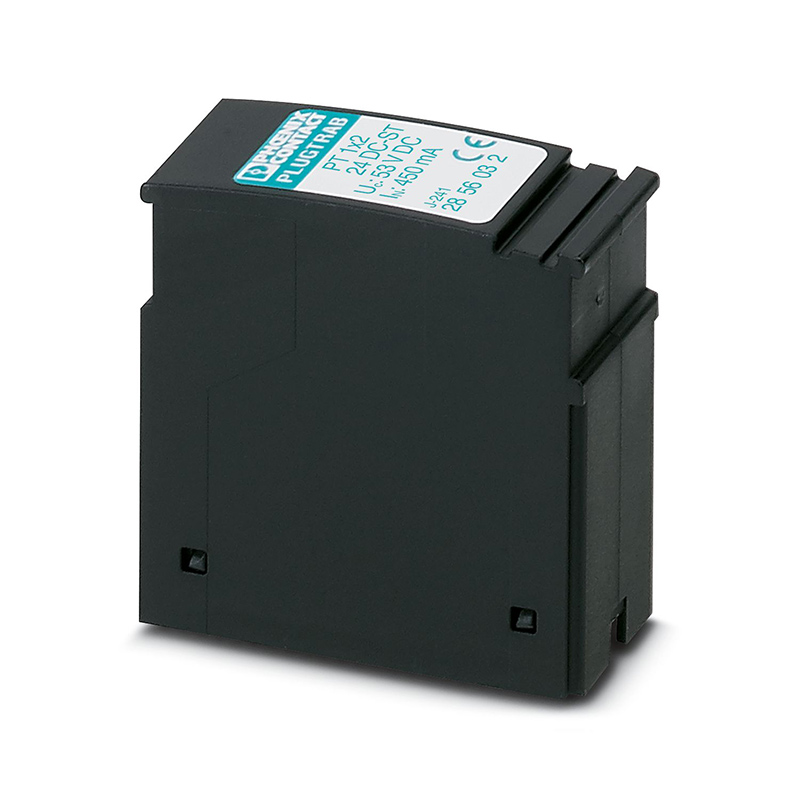

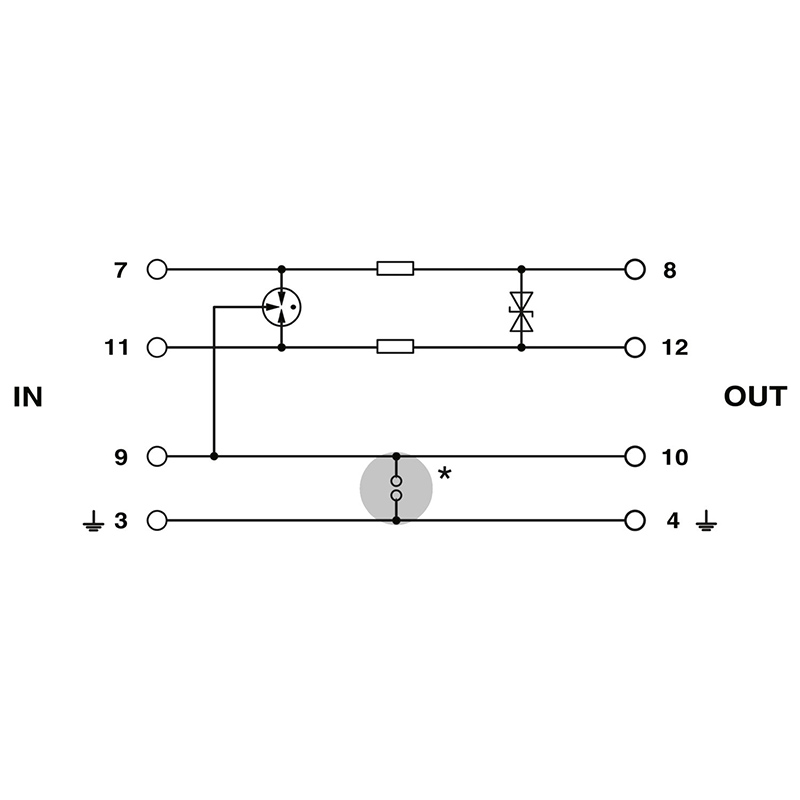

• 采用“热”插拔的保护模块，使用CHECKMASTER 2可以简单轻松地进行测试和记录 • 采用2件式设计，实现最大的可维护性 • 产品种类齐全，可针对MCR应用中所有可能的要求选择产品 • 采用阻抗中性插件并取下了保护性连接器，因此信号在维护期间不会受到任何影响
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 Nm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接（与基座的连接） |
| 可连接导向横截面 AWG | 24 ... 12 |
| 额定电压 UN | 24 V DC |
| 产品类型 | 测量和控制技术的电涌保护 |
| 产品系列 | PLUGTRAB PT |
| IEC 类别 | C1 C2 C3 D1 |
| 产品审核修订 | 17 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 17.7 mm |
| 高度 | 45 mm |
| 深度 | 52 mm |
| 水平针距 | 1 分区 |
| 完整模块宽度 | 17.7 mm |
| 完整模块高度 | 90 mm |
| 完整模块深度 | 65.5 mm |
| 安装类型 | 安装在基座上 |
| 颜色 | 黑色 (RAL 9005) 铜色 |
| 标准/规格 | IEC 61643-21 |
| 注意事项 | 2000 + 勘误 2001 + A1:2008, 修改 + A2:2012 |
| 开口式侧板 | 否 |
| 注意事项 | 使用以下指定的基本元件时，适用所列技术数据： PT 1X2-BE 2856113 PT 1X2+F-BE 2856126 |
| 环境温度（运行） | -40 °C ... 85 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 海拔 | ≤ 2000 m (amsl) |
| 动作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 最大持续电压Uc | 28 V DC 20 V AC |
| 阻燃等级，符合UL 94 | V-0 |
| 类型 | 针式 |
| 每模块的线对 | 1 |
| 外壳材料 | PA 6.6 |
| 额定电流 | 450 mA (45 °C) |
| 残流IPE | ≤ 1 µA (带PT 1X2+F-BE) ≤ 2 µA (带PT 1X2-BE) |
| 电压保护水平U （线芯-线芯） | ≤ 70 V (C1 - 1 kV / 500 A) ≤ 60 V (C2 - 6 kV / 3 kA) ≤ 70 V (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称。 | 典型值 0.5 dB (≤ 1 MHz / 50 Ω) 典型值 0.1 dB (≤ 70 kHz/600 Ω) 典型值 0.2 dB (≤ 400 kHz / 150 Ω) |
| 截止频率fg（3 dB），150 Ω 对称系统 | 典型值 1.5 MHz |
| 电容（线芯-线芯） | 典型值 1.4 nF |
| 每条路径的电阻 | 2.2 Ω ±10 % |
| 电涌保护故障报警 | 无 |
| 需要的最大备用保险丝 | 500 mA (T) |
| 冲击耐受力（线-线） | C1 - 1 kV / 500 A C3 - 25 A C2 - 10 kV / 5 kA C2 - 6 kV / 3 kA |
| 冲击耐受力（线-地） | C1 - 1 kV / 500 A D1 - 2.5 kA C2 - 10 kV / 5 kA C2 - 6 kV / 3 kA |
| 额定功率脉冲电流lan（10/1000）µs（线芯-线芯） | 30 A |
| 输出电压限值1 kV/µs（线芯-线芯）波峰 | ≤ 45 V |
| 输出电压限值1 kV/µs（线芯-地）波峰 | ≤ 450 V (带PT 1X2-BE) ≤ 1 kV (带PT 1X2+F-BE) |
| 残压lan（10/1000）µs（导线-导线） | ≤ 50 V |
| 截止频率fg（3 dB），50 Ω 对称系统 | 典型值 4.5 MHz |
| 可使用CHECKMASTER软件测试对保护器进行测试： | 适用SW rev. 1.00及更高版本 |
| UC 时，有效工作电流IC | ≤ 5 µA |
| 标称放电电流In (8/20) µs（ 线芯-线芯） | 10 kA |
| 额定放电电流In（8/20）µs（ 线芯-地） | 10 kA |
| 脉冲放电电流Iimp(10/350) µs | 2.5 kA |
| 总放电电流Itotal (8/20) µs | 20 kA |
| 最大放电电流Imax (8/20) µs（ 线芯-线芯） | 10 kA |
| 最大放电电流Imax (8/20) µs（ 线芯-地） | 10 kA |
| 输出电压限值1 kV/µs（线芯-线芯）静态 | ≤ 40 V |
| 输出电压限值1 kV/µs（线芯-地）静态 | ≤ 25 V (带PT 1X2-BE) ≤ 50 V (带PT 1X2+F-BE) |
| 残留电压 ln ，（导线-导线） | ≤ 40 V |
| 电压保护水平U （线-地） | ≤ 450 V (C1 - 1 kV / 500 A 带PT 1X2-BE) ≤ 500 V (C2 - 6 kV / 3 kA 与 PT 1X2-BE) ≤ 1000 V (C2 - 10 kV / 5 kA，带PT 1X2+F-BE) ≤ 550 V (C2 - 10 kV / 5 kA，带PT 1X2-BE) |
| 电压保护水平Up静态（线芯-线芯） | ≤ 40 V (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线芯-接地） | ≤ 50 V (C2 - 10 kV / 5 kA，带PT 1X2-BE) ≤ 100 V (C2 - 10 kV / 5 kA，带PT 1X2+F-BE) |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 截止频率fg（3 dB），600 Ω 对称系统 | 典型值 600 kHz |
| 电容（线芯-地） | 典型值 4 pF (带PT 1X2-BE) 典型值 2 pF (带PT 1X2+F-BE) |
