• 采用“热”插拔的保护模块，使用CHECKMASTER 2可以简单轻松地进行测试和记录 • 采用2件式设计，实现最大的可维护性 • 产品种类齐全，可针对MCR应用中所有可能的要求选择产品 • 采用阻抗中性插件并取下了保护性连接器，因此信号在维护期间不会受到任何影响
| 螺纹 | M3 |
| 紧固扭矩 | 0.8 Nm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接（与基座的连接） |
| 可连接导向横截面 AWG | 24 ... 12 |
| 额定电压 UN | 24 V DC |
| 产品类型 | 测量和控制技术的电涌保护 |
| 产品系列 | PLUGTRAB PT |
| IEC 类别 | C1 C2 C3 D1 |
| 产品审核修订 | 09 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 17.5 mm |
| 高度 | 44.8 mm |
| 深度 | 51.7 mm |
| 水平针距 | 1 分区 |
| 完整模块宽度 | 17.7 mm |
| 完整模块高度 | 90 mm |
| 完整模块深度 | 65.5 mm |
| 安装类型 | 安装在基座上 |
| 颜色 | 黑色 (RAL 9005) 铜色 |
| VDE要求等级 | C1 C2 C3 D1 |
| 开口式侧板 | 否 |
| 环境温度（运行） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 动作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 最大持续电压Uc | 28 V DC 20 V AC |
| 阻燃等级，符合UL 94 | V-0 |
| 类型 | 针式 |
| 外壳材料 | PA 6.6 |
| 额定电流 | 300 mA (45 °C) |
| 残流IPE | ≤ 1 µA (带PT 2X1+F-BE) ≤ 10 µA (直接接地) |
| 电压保护水平U （线-地） | ≤ 60 V (C1 - 1 kV / 500 A) ≤ 50 V (C3 - 30 A) ≤ 70 V (6 kV / 3 kA) ≤ 80 V (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-地） | ≤ 1 ns |

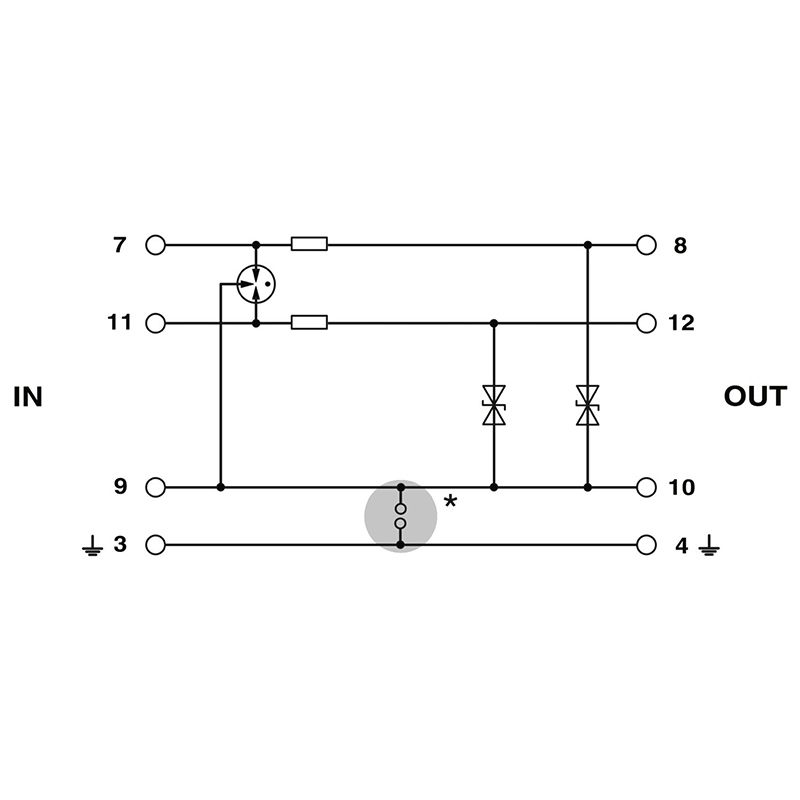

| 每条路径的电阻 | 4.7 Ω ±10 % (7-8/11-12) |
| 电涌保护故障报警 | 无 |
| 需要的最大备用保险丝 | 315 mA (T) |
| 冲击耐受力（线-地） | C2 - 10 kV / 5 kA D1 - 2.5 kA |
| 额定功率脉冲电流lan（10/1000）µs（线芯-地） | 30 A |
| 输出电压限值1 kV/µs（线芯-地）波峰 | ≤ 45 V ≤ 600 V (带PT 2X1+F-BE) |
| Ian（10/1000）µs下的残压（线-地） | ≤ 50 V |
| 输入衰减 aE，非对称。 | 0.5 dB (≤ 1 MHz) 0.3 dB (≤ 400 kHz / 150 Ω) |
| 截止频率fg（3 dB），非对称。（ PE） 在50 Ω系统中 | 典型值 4.5 MHz |
| 可使用CHECKMASTER软件测试对保护器进行测试： | 适用SW rev. 1.00及更高版本 |
| 输出电压限值1 kV/µs（线芯-地）静态 | ≤ 40 V |
| 电容（线芯-地） | 典型值 0.7 nF |
| VDE要求等级 | C1 C2 C3 D1 |
| UC 时，有效工作电流IC | ≤ 5 µA |
| 额定放电电流In（8/20）µs（ 线芯-地） | 10 kA |
| 脉冲放电电流Iimp(10/350) µs | 2.5 kA (每路径) |
| 总放电电流Itotal (8/20) µs | 20 kA |
| 最大放电电流Imax (8/20) µs（ 线芯-地） | 10 kA |
| 残留电压 ln ，（导线-地） | ≤ 40 V |
| 标准/规程 | VDE 0110-1 / IEC 60664-1 |
| 标准/规格 | EN 61643-21/A1 |
| 注意事项 | 2009 |
