TTC-6-1X2-24DC-PT - 电涌保护器
TTC-6-1X2-24DC-PT - 电涌保护器
TTC-6-1X2-24DC-PT - 电涌保护器
TTC-6-1X2-24DC-PT - 电涌保护器
菲尼克斯
TTC-6-1X2-24DC-PT - 电涌保护器
2906804
电涌保护,用于2导线浮地信号回路,例如0(4) mA ... 20 mA电流循环,HART兼容。可用于高达 SIL 3的安全相关电路。
产品优势: • 总宽度仅6 mm,节省空间并且降低成本 • 采用插拔式连接技术,可以快速免工具安装电涌保护器 • 提供可定制的完整产品范围,因此能轻松找到符合MCR应用的所有可能需求的合适产品
产品详情
技术数据
连接数据
刚性导线横截面 0.2 mm² ... 4 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
连接方式 直插式连接
可连接导向横截面 AWG 24 ... 12
电气特性
额定电压 UN 24 V DC
产品属性
产品类型 测量和控制技术的电涌保护
产品系列 TERMITRAB complete
IEC 类别 C1 D1 C3 C2
数据管理状态
产品审核修订 04
绝缘特性
污染等级 2
过电压类别 III
尺寸
宽度 6.2 mm +0.1 mm
高度 105.8 mm
深度 69.5 mm (7.5 mm(含DIN导轨))
安装
安装类型 DIN导轨: TH 35 - 7.5 mm
材料规格
颜色 灰色 (RAL 7042) 浅灰 (RAL 7035)
环境和真实条件
环境条件
保护等级 IP20
环境温度(运行) -40 °C ... 85 °C
环境温度(存放/运输) -40 °C ... 85 °C
允许湿度(运行) 5 % ... 95 %
海拔 ≤ 4000 m (amsl)
标准和规范
标准/规格 IEC 61643-21
注意事项 2000 + 勘误 2001 + A1:2008, 修改 + A2:2012
机械特性
机械参数
开口式侧板

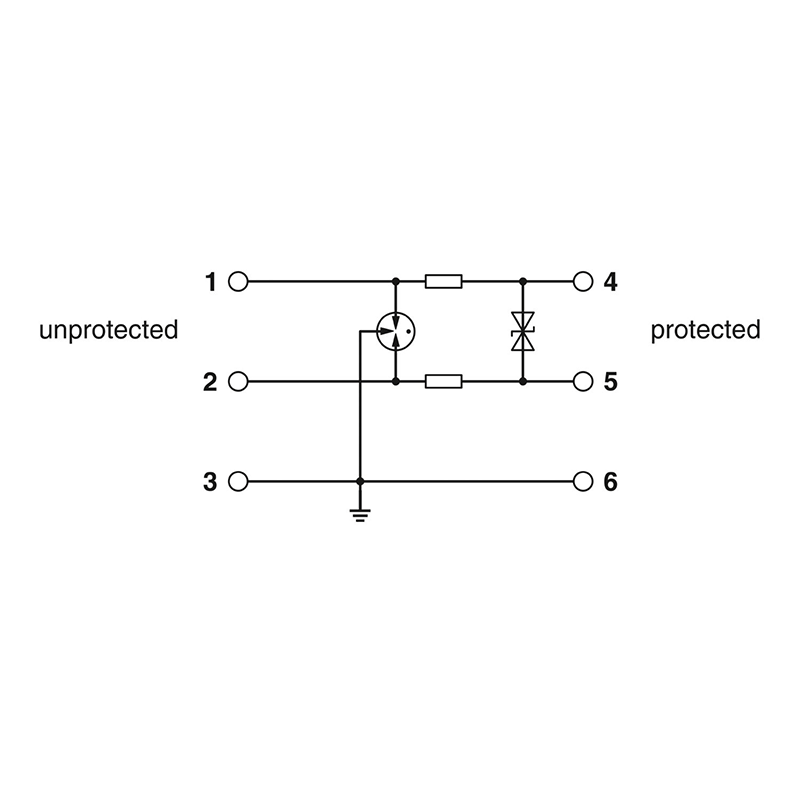

保护电路
动作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
最大持续电压Uc 30 V DC 21 V AC
阻燃等级,符合UL 94 V-0
类型 导轨安装模块,单片
每模块的线对 1
绝缘材料 PBT
外壳材料 PBT
额定电流 600 mA (40 °C)
UC 时,有效工作电流IC ≤ 5 µA
残流IPE ≤ 1 µA
标称放电电流In (8/20) µs( 线芯-线芯) 5 kA
额定放电电流In(8/20)µs( 线芯-地) 5 kA
脉冲放电电流Iimp(10/350) µs( 线芯-线芯) 0.5 kA
脉冲放电电流Iimp(10/350) µs( 线芯-地) 0.5 kA
总放电电流Itotal (8/20) µs 10 kA
电压保护水平U (线芯-线芯) ≤ 55 V (C1 - 1 kV / 500 A) ≤ 55 V (C3 - 100 A) ≤ 50 V (C3 - 25 A) ≤ 65 V (C2 - 10 kV / 5 kA)
电压保护水平U (线-地) ≤ 750 V (C1 - 1 kV / 500 A) ≤ 750 V (C3 - 100 A) ≤ 700 V (C3 - 25 A) ≤ 750 V (C2 - 10 kV / 5 kA)
电压保护水平Up静态(线芯-线芯) ≤ 50 V (C1 - 1 kV / 500 A) ≤ 65 V (C2 - 10 kV / 5 kA)
电压保护水平Up静态(线芯-接地) ≤ 750 V (C1 - 1 kV / 500 A) ≤ 750 V (C2 - 10 kV / 5 kA)
响应时间tA(线芯-线芯) ≤ 1 ns
响应时间tA(线芯-地) ≤ 100 ns
输入衰减aE,对称。 典型值 0.3 dB (≤ 250 kHz / 150 Ω) 典型值 0.3 dB (≤ 370 kHz / 100 Ω)
截止频率fg(3 dB),100 Ω对称系统 典型值 1310 kHz
截止频率fg(3 dB),150 Ω 对称系统 典型值 940 kHz
电容(线芯-线芯) 典型值 2.2 nF
每条路径的电阻 1.65 Ω ±20 %
电涌保护故障报警
需要的最大备用保险丝 630 mA (FF)
冲击耐受力(线-线) C1 - 1 kV / 500 A C3 - 100 A C2 - 10 kV / 5 kA
冲击耐受力(线-地) C2 - 10 kV / 5 kA C3 - 100 A D1 - 500 A C1 - 1 kV / 500 A
脉冲复位时间(导线-导线) ≤ 700 ms
脉冲复位时间(导线-接地) ≤ 1500 ms
附加技术数据
最大总放电电流I total max (8/20) µs 20 kA (1x)
EN 61643-21
标准/规格 EN 61643-21
注意事项 2001 + A1:2009 + A2:2013
