| 额定输入电压范围 | 100 V AC ... 240 V AC |
| 输入电压范围 | 85 V AC ... 264 V AC (降低额定值< 90 V AC: 2.5 %/V) |
| 衰减 | < 90 V AC (2.5 %/V) |
| 最大介电强度 | 300 V AC |
| AC输入电压范围 | 85 V AC ... 264 V AC (降低额定值< 90 V AC: 2.5 %/V) |
| 电源电压的电压类型 | AC |
| 冲击电流 | < 15 A |
| AC频率范围 | 45 Hz ... 65 Hz |
| 电网缓冲时间 | > 13 ms (120 V AC) > 13 ms (230 V AC) |
| 冲击电流积分 (I2t) | 1.4 A2s |
| 冲击电流积分 (I2t) | 1.4 A2s |
| 效率 | 91 % (230V AC和额定值) |
| 额定输出电压 | 24 V DC ±1 % |
| 输出特性 | U/I |
| 衰减 | 55 °C ... 70 °C (2.5 %/K) |
| 反馈电压电阻 | 35 V DC |
| 输出端处的过电压保护 (OVP) | < 35 V DC |
| 最大电容负载 | 无限 |
| 主动电流限制 | 约25A（ 短路情况下） |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) < 0.1 % (输入电压的变化范围为±10 %) < 2 % (负载的变化，动态10 % ... 90 %) |
| 输出电压（ USet ）的设置范围 | 22.5 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 20 A (UOUT = 24 V DC) |
| 输出电压（ USet ）的设置范围 | 22.5 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 20 A (UOUT = 24 V DC) |
| 最大额定负载功率损耗 | 46 W |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 9 mm |
| 螺纹 | M2,5 |
| 最小紧固扭矩 | 0.4 Nm |
| 最大紧固扭矩 | 0.5 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 14 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) 2 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 915000 h |
| 保护等级 | I (带PE连接) |
| 污染等级 | 2 |
| 过电压类别 | III |

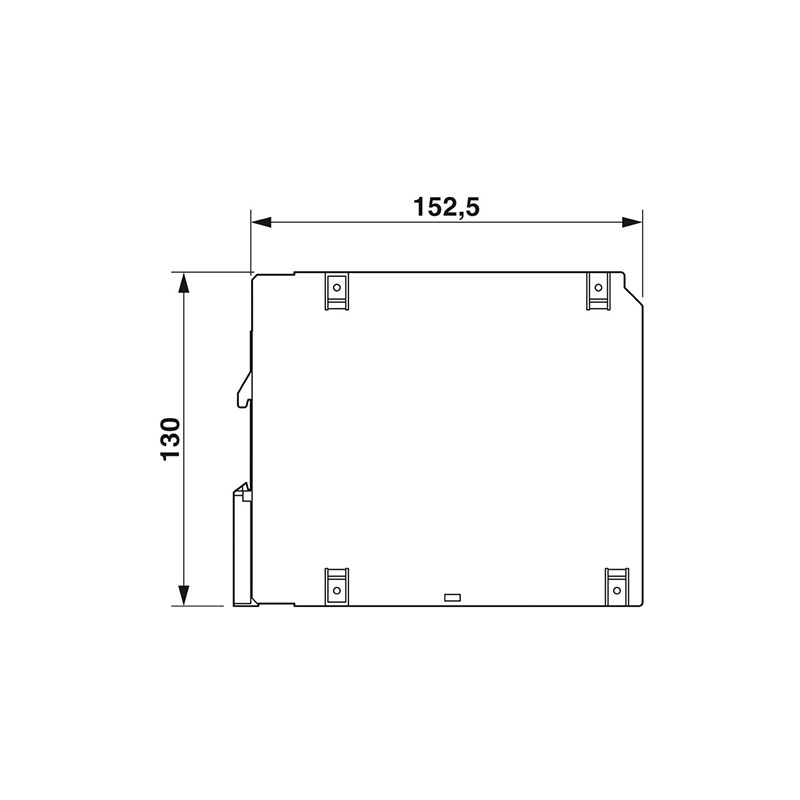

| 宽度 | 115 mm |
| 高度 | 130 mm |
| 深度 | 152.5 mm |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 外壳材料 | 金属 |
| 外壳类型 | 钢板，镀锌 |
| 侧边组件类型 | 铝 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 55 °C 衰减: 2.5%/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min. |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV) EN 60204 (PELV) |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 | EN 50178 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试3 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-11 |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域：工业和民用 |
| 工作电压显示 | 绿色LED |
| 信号类型 | LED |
| 额定功耗 | 533 VA |
| 电耗量 | 4.6 A (120 V AC) 2.4 A (230 V AC) |
| 典型响应时间 | < 1 s |
| 推荐使用的输入保护断路器 | 16 A (特性B、C、D、K) |
| PE放电电流 | < 3.5 mA |
| 并连 | 是，用于冗余和增加容量 |
| 残波 | < 10 mVSS |
| 上升时间 | < 2 ms (UOUT (10 % ... 90 %)) |
| 最大空载功耗 | 4 W |
| 绝缘电压输入／PE | 2 kV AC (类型测试) 2 kV AC (常规测试) |
| 输入熔断器 | 10 A (慢熔断，内部) |
| 输出功率 | 480 W |
| 峰值切换电压额定负载 | < 80 mVSS |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 允许备用熔断器 | B16 |
| 绝缘电压输出／PE | 500 V DC (类型测试) |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 功率因数（cos phi） | 0.99 |
| 状态显示 | “DC OK”LED 绿色 |
| 关于状态显示的注意事项 | U输出>21.5V： LED点亮 |
| 绝缘电压输入／输出 | 2 kV (常规测试) |
| 绝缘电压输入／输出／外壳 | 4 kV (类型测试) |
