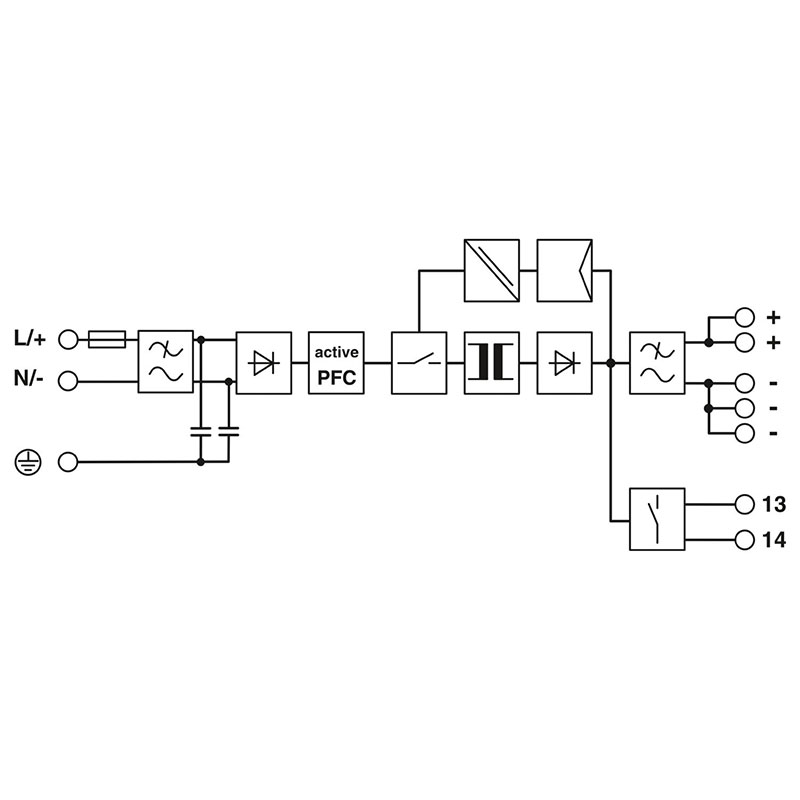

技术数据
输入数据
交流电运行
| 额定输入电压范围 |
100 V AC ... 240 V AC |
| 输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 |
120 V AC
230 V AC |
输出数据
| 最大额定负载功率损耗 |
< 44.8 W (120 V AC)
< 36.8 W (230 V AC) |
连接数据
输入
| 单条导线/接线点，柔性，带套管，最小 |
0.2 mm² |
| 单条导线/接线点，柔性，带套管，最大 |
2.5 mm² |
输出
| 单条导线/接线点，柔性，带套管，最小 |
0.2 mm² |
电气特性
| 绝缘电压输入／输出 |
3 kV AC (类型测试)
1.5 kV AC (常规测试) |
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1000000 h (40 °C)
> 480000 h (60 °C)
> 1800000 h (25 °C) |
数据管理状态
绝缘特性
尺寸
安装尺寸
安装
| 组装说明 |
可并排安装：水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直间
距50 mm |
材料规格
| 阻燃等级符合UL 94标准（壳体/接线端子） |
V0 |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6）
15 Hz ... 150 Hz, 4g, 90 min. |
| 最大高度 |
≤ 4000 m (> 2000 m，衰减: 10 %/1000 m) |
标准和规范
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备
的组装 |
EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 |
IEC 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 |
IEC 60950-1 (SELV) 和 EN 60204-1 (PELV) |
| 标准——安全绝缘 |
DIN VDE 0100-410 |
| 标准 —— 变压器安全 |
EN 61558-2-16（ 只限电气间隙及爬电距离） |
认证
UL认证
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
1 kV (强度测试1 - 对称)
2 kV (强度测试1 - 非对称) |
传导干扰
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022） B类，应用领域：工业和民用 |
标准
保护电路
信号处理
| 电耗量 |
5.6 A (100 V AC)
2.4 A (240 V AC)
2.4 A (230 V AC)
4.3 A (120 V AC) |
| 电网缓冲时间 |
典型值 10 ms (120 V AC)
典型值 15 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
10 A ... 16 A (特性B、C、D、K) |
| 输出端处的过电压保护 (OVP) |
≤ 30 V DC |
控制偏差
| 上升时间 |
20 ms (UOUT (10 % ... 90 %)) |
信号 继电器13/14
| 数字量 |
30 V AC 30 V DC 100 mA |
信号
| 单条导线/接线点，柔性，带套管，最小 |
0.2 mm² |
| 单条导线/接线点，柔性，带套管，最大 |
1.5 mm² |
| 噪音辐射 |
EN 55016
EN 61000-6-3（B类） |
谐波电流
闪光器
| 传导性噪声排放 |
EN 55016
EN 61000-6-3（B类） |
| AC频率范围 |
50 Hz ... 60 Hz ±10 % |
一致性/认证
SIL符合IEC 61508标准
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
直流电运行
| 额定输入电压范围 |
110 V DC ... 250 V DC |
| 输入电压范围 |
110 V DC ... 250 V DC ±10 % |
| 电耗量 |
4.9 A (110 V DC)
2.1 A (250 V DC) |
| 电网缓冲时间 |
> 15 ms (230 V AC) |
< 0.1 % (输入电压的变化范围为±10 %)
信号: DC OK
信号输出: LED状态显示
| DC OK |
UOUT > 0.9 x UN (UN = 24 V DC) |
| 功率因素 |
> 0.9 (120 V AC)
> 0.9 (230 V AC) |
典型值 92.9 % (230 V AC)
| 输出特性 |
U/I with dynamic load reserve |
| 输出电压（ USet ）的设置范围 |
24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
| Dynamic Boost (IDyn.Boost) |
30 A (5 s) |
| 衰减 |
> 60 °C ... 70 °C (2.5 %/K) |
| 功率因素 |
> 0.9 (120 V AC)
> 0.9 (230 V AC) |
720 W
| 最大空载功耗 |
< 2.9 W (120 V AC)
< 2.8 W (230 V AC) |
189 5170 2156
