ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
菲尼克斯
ESSENTIAL-PS/3AC/24DC/960W/EE - 电源
1018294
ESSENTIAL edition 电源,初级开关模式,用于 D IN 导轨安装,输入:3相,输出 :24 V DC/960 W
产品优势: • 宽范围电压输入和通过多项国际认证,全球通用 • 轻松的DIN导轨安装方式,可快速安装 • 采用无风扇对流散热冷却,可用性更高
产品详情
技术数据
输入数据
交流电运行
额定输入电压范围 3x 400 V AC ... 500 V AC
输入电压范围 3x 320 V AC ... 575 V AC
AC输入电压范围 3x 320 V AC ... 575 V AC
电源电压的电压类型 AC
冲击电流 < 20 A
AC频率范围 45 Hz ... 65 Hz
电网缓冲时间 > 16 ms (3x 400 V AC)
冲击电流积分 (I2t) 1.3 A2s
电耗量 3x 2 A (400 V AC) 3x 1.6 A (480 V AC)
冲击电流积分 (I2t) 1.3 A2s
冲击电流积分 (I2t) 1.3 A2s
冲击电流积分 (I2t) 1.3 A2s
输出数据
效率 91.5 % (400V AC和额定值时)
额定输出电压 24 V DC ±1 %
输出特性 U/I
衰减 55 °C ... 70 °C (2.5 %/K)
反馈电压电阻 35 V DC
输出端处的过电压保护 (OVP) < 35 V DC
主动电流限制 约 42 A
残波 < 20 mVSS
输出功率 960 W
峰值切换电压额定负载 < 40 mVSS
最大空载功耗 11 W
最大额定负载功率损耗 87 W
并连 是,用于冗余和增加容量
防短路保护
输出电压( USet )的设置范围 22.5 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流( IN ) 40 A (UOUT = 24 V DC)
输出电压( USet )的设置范围 22.5 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流( IN ) 40 A (UOUT = 24 V DC)
输出电压( USet )的设置范围 22.5 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流( IN ) 40 A (UOUT = 24 V DC)
输出电压( USet )的设置范围 22.5 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流( IN ) 40 A (UOUT = 24 V DC)
连接数据
输入
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 22
最大导线横截面AWG 10
剥线长度 8 mm
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
输出
连接方式 螺钉连接
刚性导线最小横截面 0.5 mm²
刚性导线最大横截面 16 mm²
柔性导线最小横截面 0.5 mm²
柔性导线最大横截面 10 mm²
最小导线横截面AWG 8
最大导线横截面AWG 6
剥线长度 10 mm
最小紧固扭矩 1.2 Nm
最大紧固扭矩 1.5 Nm
电气特性
相数 3.00
绝缘电压输入/输出 3 kV AC (类型测试) 1.5 kV AC (常规测试)
产品属性
产品类型 电源
产品系列 ESSENTIAL POWER
MTBF (IEC 61709, SN 29500) > 700000 h
数据管理状态
产品审核修订 03
绝缘特性
保护等级 I (带PE连接)
污染等级 2

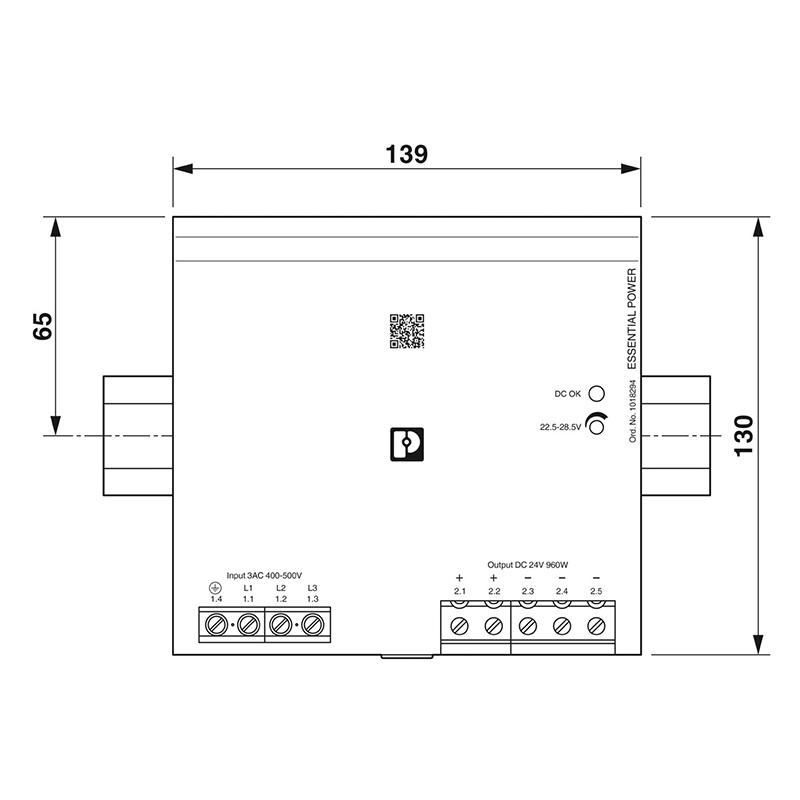

尺寸
宽度 139 mm
高度 130 mm
深度 190 mm
安装尺寸
左侧/右侧安装距离 0 mm / 0 mm
顶部/底部安装距离 50 mm / 50 mm
安装
安装类型 DIN导轨安装
带保护涂层
材料规格
外壳材料 金属
外壳类型 钢板,镀锌
侧边组件类型
标准和规范
标准——电气安全 EN 60950-1
标准——安全超低电压 EN 60950-1 (SELV)
认证——适用于半导体工业的需求,符合干线压降 SEMI F47 - 0706 (200 V AC)
认证
CSA CSA-C22.2 Nr. 107.1-01
电磁兼容数据
低压指令 符合低电压指令2014/35/EC
噪音排放的电磁兼容要求 EN 61000-6-3 EN 61000-6-4
抗噪的电磁兼容要求 EN 61000-6-1 EN 61000-6-2
电磁兼容性
静电放电
标准/规程 EN 61000-4-2
触点放电 6 kV
空气放电 8 kV (强度测试 3)
备注 标准 B
高频电磁场
标准/规程 EN 61000-4-3
频率范围 80 MHz ... 1 GHz
测试场强 10 V/m
备注 标准 A
快速瞬态(脉冲)
标准/规程 EN 61000-4-4
输入 4 kV (强度测试4 - 非对称)
输出 4 kV (强度测试4 - 非对称)
备注 标准 A
信号 2 kV (强度测试3 - 非对称)
电涌电压负载(电涌)
标准/规程 EN 61000-4-5
输入 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称)
备注 标准 B
传导干扰
标准/规程 EN 61000-4-6
频率范围 0.15 MHz ... 80 MHz
备注 标准 A
电压 强度测试 3
压降
标准/规程 EN 61000-4-11
辐射干扰
标准/规程 EN 61000-6-3
无线电干扰电压符合EN 55011标准 EN 55011(EN 55022)B 类,应用领域:工业和民用
无线电干扰符合EN 55011标准 EN 55011(EN 55022) B类,应用领域:工业和民用
标准
标准A 规定限度内的正常操作行为。
标准B 可通过设备自我恢复的操作性能临时性降级。
环境和真实条件 环境条件
环境温度(运行) -25 °C ... 70 °C (> 55 °C降低额定值: 2,5 %/K)
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 IP20
气候等级 3K3( 符合EN 60721标准)
允许的最大相对湿度(操作) ≤ 95 % (25 °C 时,无冷凝)
电击 15g
振动(操作) < 15 Hz, 振幅±2.5 mm( 符合IEC 60068-2-6) 15 Hz ... 150 Hz、2.3g、90 min.
保护电路
信号处理
工作电压显示 绿色LED
信号类型 LED
额定功耗 1149.27 VA
典型响应时间 < 1 s
推荐使用的输入保护断路器 10 A ... 16 A (UL: 20 A)
PE放电电流 < 3.5 mA
发射干扰 EN 55011 (EN 55022) Class B
绝缘电压输出/PE 500 V DC
一致性/认证
SIL符合IEC 61508标准
性能等级符合ISO 13849 不带
信号输出
状态显示 “DC OK”LED 绿色
关于状态显示的注意事项 U输出>21.5V: LED点亮
CSA-C22.2 Nr. 60950-01
UL认证 UL/C-UL,隶属UL 508
