• 符合EN 60945标准,适用于舰桥 • 动态功率裕度可连续5s输出1.5倍标称电流,提高系统的可用性 • 适于-25℃到+70℃的宽温范围,-40℃下能可靠启动,确保高度灵活性 • 抗电强度高,坚固耐用 • 抗振能力和抗冲击能力强,机械稳定性高 • 采用超薄设计和插拔式接口,节约时间和成本

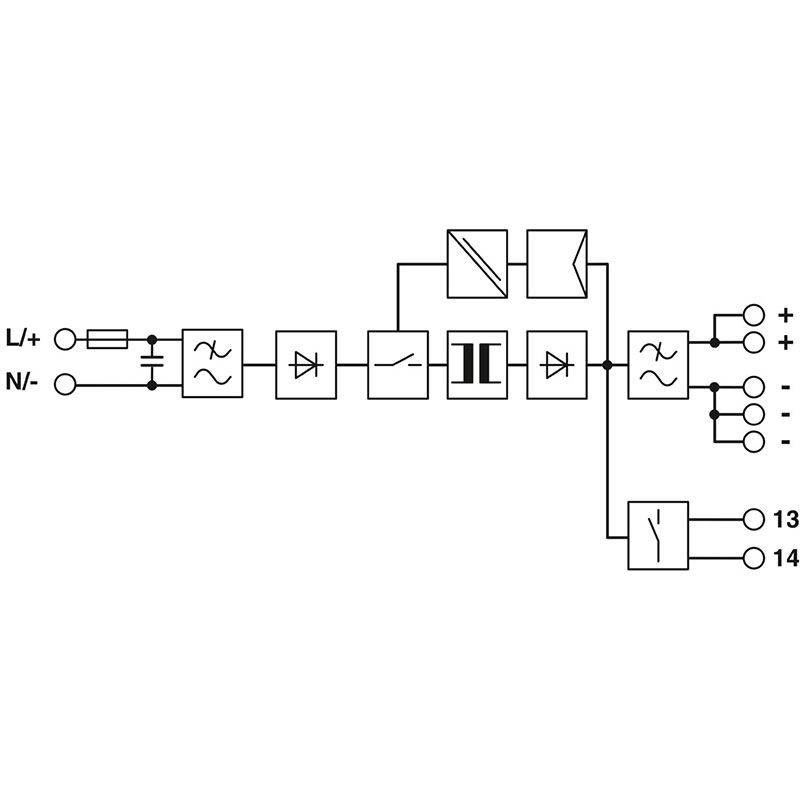

额定输入电压范围 | 100 V AC ... 240 V AC |
输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
衰减 | < 100 V AC (1 %/V) |
国家电网典型电压 | 120 V AC 230 V AC |
最大介电强度 | ≤ 300 V AC 15 s |
AC输入电压范围 | 85 V AC ... 264 V AC |
网络类型 | 星形网络 |
接通电压 | > |
效率 | > 89 % (230V AC和额定值) |
额定输出电压 | 24 V DC ±1 % |
输出特性 | U/I with dynamic load reserve |
衰减 | > 60 °C ... 70 °C (2.5 %/K) |
反馈电压电阻 | ≤ 35 V DC |
输出端处的过电压保护 (OVP) | ≤ 30 V DC |
控制偏差 | < 1 % (负载的变化,静态10 % ... 90 %) < 3 % (动态负载变化10 % ... 90 %,10 Hz) < 0.1 % (输入电压的变化范围为±10 %) |
输出电压( USet )的设置范围 | 24 V DC ... 28 V DC (> 24 V DC,稳定容量限制) |
额定输出电流( IN ) | 5 A |
Dynamic Boost (IDyn.Boost) | 7.5 A (5 s) |
最大额定负载功率损耗 | < 16 W |
串连 | 是 |
连接方式 | 直插式连接 |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 4 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 2.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 12 |
剥线长度 | 8 mm |
相数 | 1.00 |
绝缘电压输入/输出 | 3 kV AC (类型测试) 1.5 kV AC (常规测试) |
产品类型 | 电源 |
产品系列 | TRIO POWER |
MTBF (IEC 61709, SN 29500) | > 3380000 h (25 °C) > 1970000 h (40 °C) > 900000 h (60 °C) |
产品审核修订 | 02 |
保护等级 | II (在关闭的控制柜中) |
污染等级 | 2 |
宽度 | 35 mm |
高度 | 130 mm |
深度 | 115 mm |
左侧/右侧安装距离 | 0 mm / 0 mm |
顶部/底部安装距离 | 50 mm / 50 mm |
安装类型 | DIN导轨安装 |
组装说明 | 可并排安装:水平间距0 mm (≤ 40 °C) 10 mm (≤ 70 °C),垂直间 距50 mm |
安装位置 | 水平DIN导轨NS35,EN60715 |
带保护涂层 | 否 |
阻燃等级符合UL 94标准(壳体/接线端子) | V0 |
外壳材料 | 塑料 |
外壳类型 | 聚碳酸酯 |
盖罩型号 | 聚碳酸酯 |
保护等级 | IP20 |
环境温度(运行) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
环境温度(存放/运输) | -40 °C ... 85 °C |
气候等级 | 3K3( 符合EN 60721标准) |
允许的最大相对湿度(操作) | ≤ 95 % (25 °C 时,无冷凝) |
电击 | 18 ms,30g,在每个空间方向(符合IEC 60068-2-27) |
振动(操作) | < 25 Hz, 振幅±1.6 mm( 符合DNV GL CG-0339) 15 Hz ... 150 Hz, 4g, 90 min. |
最大高度 | ≤ 5000 m (> 2000 m,注意降低值) |
环境温度(调试类型测试) | -25 °C |
标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
标准——电气安全 | IEC 62368-1 (SELV) |
标准——安全超低电压 | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
轨道应用 | EN 50121-4 |
标准——主协波电流限值 | EN 61000-3-2 |
标准——安全绝缘 | DIN VDE 0100-410 |
标准 —— 变压器安全 | EN 61558-2-16( 只限电气间隙及爬电距离) |
认证——适用于半导体工业的需求,符合干线压降 | Semi F47-0706 |
造船工业许可 | DNV GL (EMC B) IEC 60945 |
抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
标准/规程 | EN 61000-4-2 |
触点放电 | 6 kV (强度测试4) |
空气放电 | 8 kV (强度测试4) |
备注 | 标准 A |
标准/规程 | EN 61000-4-3 |
频率范围 | 80 MHz ... 1 GHz |
测试场强 | 10 V/m (强度测试 3) |
备注 | 标准 A |
标准/规程 | EN 61000-4-4 |
输入 | 4 kV (强度测试4 - 非对称) |
输出 | 2 kV (强度测试3 - 非对称) |
备注 | 标准 A |
信号 | 1 kV (强度测试2 - 非对称) |
标准/规程 | EN 61000-4-5 |
输入 | 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称) |
备注 | 标准 B |
标准/规程 | EN 61000-4-6 |
频率范围 | 0.15 MHz ... 80 MHz |
备注 | 标准 A |
电压 | 10 V (强度测试 3) |
输入/输出 | 非对称 |
标准/规程 | EN 61000-6-3 |
无线电干扰电压符合EN 55011标准 | EN 55011(EN 55022)B 类,应用领域: 工业和民用 |
无线电干扰符合EN 55011标准 | EN 55011(EN 55022) B类,应用领域: 工业和民用 |
标准A | 规定限度内的正常操作行为。 |
标准B | 可通过设备自我恢复的操作性能临时性降级。 |
冲击电流 | ≤ 16 A (典型) |
信号类型 | LED 遥信报警触点 |
额定功耗 | 272 VA |
电耗量 | 2.2 A (100 V AC) 1.9 A (120 V AC) 1.1 A (230 V AC) 1.1 A (240 V AC) |
典型响应时间 | < 1 s |
电源电压的电压类型 | AC/DC |
冲击电流积分 (I2t) | < 0.6 A2s |
频率范围 (fN) | 50 Hz ... 60 Hz ±10 % |
电网缓冲时间 | 典型值 20 ms (120 V AC) 典型值 100 ms (230 V AC) |
推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C、D、K) |
PE放电电流 | < 0.25 mA |
并连 | 是,用于冗余和增加容量 |
残波 | < 50 mVSS (额定值) |
上升时间 | ≤ 12 ms (UOUT (10 % ... 90 %)) |
最大空载功耗 | <1W |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 1.5 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 1.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 16 |
连接方式 | 直插式连接 |
剥线长度 | 8 mm |
发射干扰 | EN 55011 (EN 55022) |
输入熔断器 | 6.3 A (内置(设备保护)) |
输出功率 | 120 W 180 W |
AC频率范围 | 50 Hz ... 60 Hz ±5 Hz |
低压指令 | 符合低电压指令2014/35/EC |
噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
电涌电流限值 | 典型值 16 A (1 ms后) |
功率因数(cos phi) | 0.5 |
额定输入电压范围 | 110 V DC ... 250 V DC |
输入电压范围 | 99 V DC ... 275 V DC |
电耗量 | 1.4 A (110 V DC) 0.6 A (250 V DC) |
衰减 | < 110 V DC (1 %/V) |
电源电压的电压类型 | AC/DC |
电网缓冲时间 | > 100 ms (230 V AC) |
接通电压 | ≥ 85 V DC |
关闭电压 | < 60 V DC |
最大切换电压 | 30 V AC/DC |
连续负载电流 | 100 mA |
信号分配 | DC OK |
状态显示 | “DC OK”LED |
颜色 | 绿色 |
连接方式 | 直插式连接 |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 4 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 2.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 12 |
剥线长度 | 10 mm |
