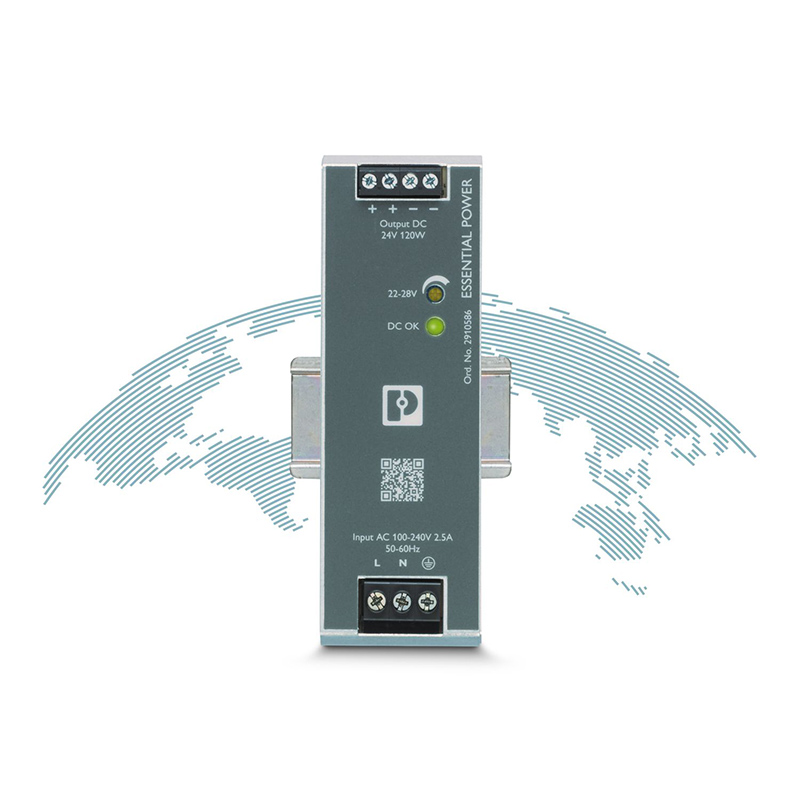

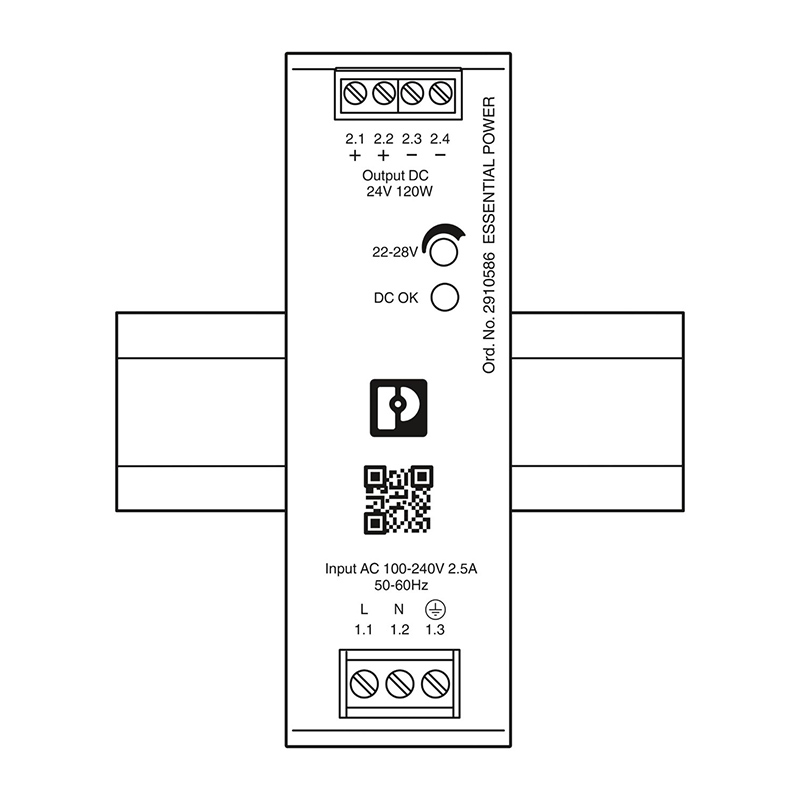

额定输入电压范围 | 100 V AC ... 240 V AC |
输入电压范围 | 85 V AC ... 264 V AC (< 100 V AC降容1%/V AC) |
衰减 | < 100 V (1 %/V) |
DC输入电压范围 | 120 V DC ... 375 V DC |
AC输入电压范围 | 85 V AC ... 264 V AC |
冲击电流 | 典型值 20 A (115 V AC) 典型值 40 A (230 V AC) |
效率 | 85 % (115 V AC) 88 % (230 V AC) |
衰减 | -20 °C ... -10 °C (2 % / °C) > 50 °C (2.5 % / °C,230 V AC) > 40 °C (1.67 % / °C, 115 V AC) |
最大额定负载功率损耗 | 13.3 W (115 V AC / 230 V AC) |
连接方式 | 螺钉连接 |
最小导线横截面AWG | 18 |
最大导线横截面AWG | 8 |
剥线长度 | 7 mm |
连接方式 | 螺钉连接 |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 12 |
剥线长度 | 7 mm |
相数 | 1.00 |
绝缘电压输入/输出 | 3 kV AC |
绝缘电压输出/PE | 0.5 kV AC |
绝缘电压输入/PE | 2 kV AC |
产品类型 | 电源 |
产品系列 | ESSENTIAL edition |
MTBF (Telcordia SR-332) | > 700000 h |
产品审核修订 | 04 |
保护等级 | I (带PE连接) |
污染等级 | 2 |
宽度 | 40 mm |
高度 | 123.6 mm |
深度 | 117.6 mm |
左侧/右侧安装距离 | 10 mm / 10 mm |
顶部/底部安装距离 | 50 mm / 50 mm |
安装类型 | DIN导轨安装 |
组装说明 | 可并排安装:水平间距10 mm,垂直间距50 mm |
带保护涂层 | 否 |
外壳材料 | 金属 |
外壳类型 | 钢板,镀锌 |
侧边组件类型 | 铝 |
标准——电气安全 | EN 60950-1 |
标准——安全超低电压 | EN 60950-1 (SELV) |
认证——适用于半导体工业的需求,符合干线压降 | SEMI F47 - 0706 (200 V AC) |
CSA | CSA-C22.2 Nr. 107.1-01 CSA-C22.2 Nr. 60950-01 |
低压指令 | 符合低电压指令2014/35/EC |
噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
标准/规程 | EN 61000-6-3 |
环境温度(运行) | -20 °C ... 70 °C |
环境温度(存放/运输) | -40 °C ... 85 °C |
保护等级 | IP20 |
最大高度 | ≤ 5000 m (> 2000 m,衰减: 10 %/1000 m) |
允许的最大相对湿度(操作) | ≤ 95 % (25 °C 时,无冷凝) |
电击 | IEC 60068-2-27,27,半正弦波:50g、11 ms;每个方向3x,总 计9x |
振动(操作) | IEC 60068-2-6,正弦波:10 Hz ... 500 Hz, 19.6 m/s²(2g峰值 ),每循环10分钟, X方向上60分钟 |
工作电压显示 | 绿色LED |
信号类型 | LED |
额定功耗 | 249.56 VA |
电耗量 | 2.2 A (115 V AC) 1.2 A (230 V AC) |
典型响应时间 | 200 ms |
主动电流限制 | 最大输出功率的105% - 150%(在短路的情况下) |
最大电容负载 | 8000 μF |
电网缓冲时间 | 典型值 20 ms (115 V AC) 典型值 90 ms (230 V AC) |
PE放电电流 | < 0.25 mA (264 V AC) |
额定输出电压 | 24 V DC ±2 % |
残波 | < 120 mVSS (-10 °C ... +70 °C) < 240 mVSS (-20 °C ... -10 °C) |
上升时间 | 典型值 30 ms (标称负载时) |
最大空载功耗 | 0.65 W (115 V AC / 230 V AC) |
发射干扰 | EN 55011 (EN 55022) Class B |
输入熔断器 | 4 A (慢熔断,内部) |
输出功率 | 120 W |
AC频率范围 | 47 Hz ... 63 Hz |
允许备用熔断器 | B20 |
输出特性 | HICCUP |
状态显示 | “DC OK”LED 绿色 |
输出电压( USet )的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 120 W) |
额定输出电流( IN ) | 5 A |
输出电压( USet )的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 120 W) |
额定输出电流( IN ) | 5 A |
输出电压( USet )的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 120 W) |
额定输出电流( IN ) | 5 A |
输出电压( USet )的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 120 W) |
额定输出电流( IN ) | 5 A |
