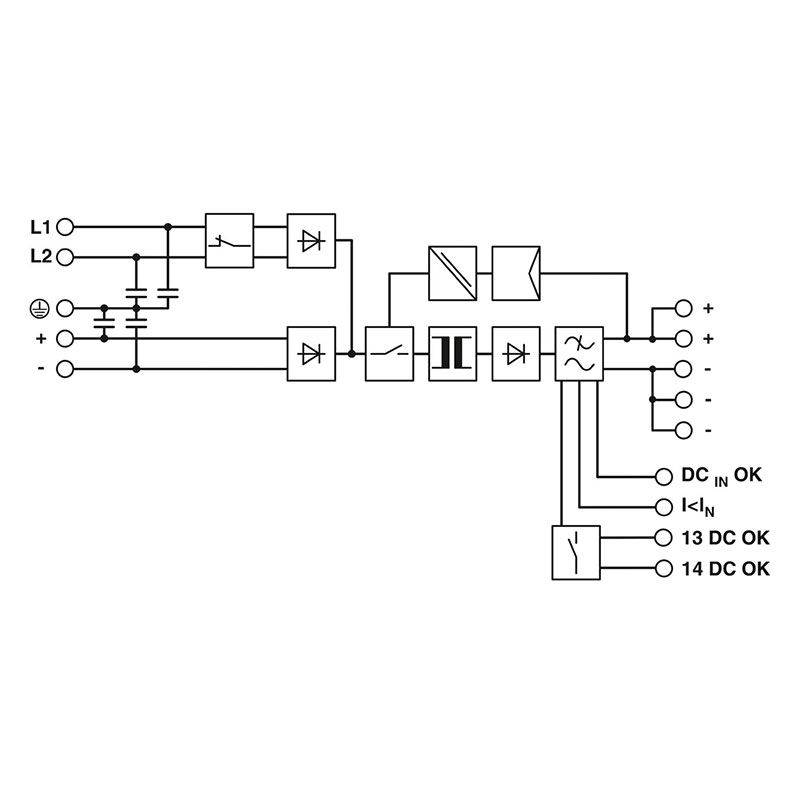

• 紧凑的缓冲方案 • 快速触发标准断路器脱扣 • 预防性功能监测 • 可靠启动大型负载并轻松扩展负载供电容量
| 额定输入电压范围 | 2x 400 V AC ... 500 V AC |
| 输入电压范围 | 2x 360 V AC ... 575 V AC |
| AC输入电压范围 | 2x 360 V AC ... 575 V AC |
| 电源电压的电压类型 | AC/DC |
| 冲击电流 | < 45 A (典型) |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电网缓冲时间 | 典型值 20 ms (400 V AC) |
| 电耗量 | 2.5 A (400 V AC) 2.1 A (500 V AC) |
| 冲击电流积分 (I2t) | < 1.5 A2s |
| 效率 | > 92 % (600 V DC) > 90.5 % (400 V AC) |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | 51 W |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 绝缘电压输入／输出 | 1.5 kV AC (类型测试) 2 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 860000 h (40 °C) |
| 产品审核修订 | 02 |
| 保护等级 | I |
| 污染等级 | 2 |
| 宽度 | 120 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 螺纹类型 | () |
| 外壳材料 | 金属 |
| 外壳类型 | 钢板，镀锌 |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) EN 61558-2-17 |
| 轨道应用 | EN 50121-4 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 最大高度 | ≤ 2000 m |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz，2.3g，90 min. |
| 信号类型 | LED 继电器触点 |
| 额定功耗 | 888 VA |
| 主动电流限制 | 约27 A |
| 最大电容负载 | 无限 |
| 推荐使用的输入保护断路器 | 10 A ... 16 A (特征B、C) |
| 额定输出电压 | 24 V DC ±1 % |
| 并连 | 是，用于冗余和增加容量 |
| 反馈电压电阻 | < 35 V DC |
| 输出端处的过电压保护 (OVP) | < 35 V DC |
| 残波 | < 50 mVSS (额定值) |
| 上升时间 | < 2 ms (UOUT (10 % ... 90 %)) |
| 最大空载功耗 | 11 W |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 10 |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 绝缘电压输入／PE | 4 kV AC (类型测试) 1.5 kV AC (常规测试) |
| 热磁断路器类型 | C6 / B16 |
| 输入熔断器 | 3.15 A (慢熔断，内部) |
| 输出功率 | 480 W |
| 峰值切换电压额定负载 | < 50 mVSS (20 MHz) |
| 输出说明 | IOUTN: 高信号 |
| 开关电压范围 | 18 V DC ... 24 V DC |
| 最大启动电流 | < 20 mA (防短路保护) |
| 输出说明 | UOUT > 0.9 x UN ：继电器闭合 |
| 最大启动电流 | ≤ 100 mA (防短路保护) |
| 开关电压范围 | ≤ 30 V AC/DC |
| 状态显示 | "BOOST" LED（ 黄色）/IOUT > IN ：LED亮 |
| 颜色 | 黄色 |
| 关于状态显示的注意事项 | LED灯亮 |
| 状态显示 | “DC OK”LED 绿色 |
| 颜色 | 绿色 |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 绝缘电压输出／PE | 500 V DC (常规测试) |
| 额定输入电压范围 | 600 V DC |
| 输入电压范围 | 450 V DC ... 840 V DC |
| 电耗量 | 0.9 A (600 V DC) |
| 电源电压的电压类型 | AC/DC |
| 电网缓冲时间 | < 28 ms (600 V DC) |
| DC输入电压范围 | 450 V DC ... 840 V DC |
| 保护电路 | 瞬态电涌保护; 压敏电阻 |
| 允许备用熔断器 | 1000 V DC保险丝 4 A 6 A |
| 标准 —— 变压器安全 | EN 61558-2-17 |
| 输出电压（ USet ）的设置范围 | 18 V DC ... 29.5 V DC (UIN ≥ 360 V AC / 480 V DC) 18 V DC ... 26 V DC (< 480 V DC) |
| 额定输出电流（ IN ） | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC) |
| 选择性熔断 (ISFB) | 120 A (20 ms) |
| 输出说明 | UIN >450 V DC：高信号 |
| 开关电压范围 | 18 V DC ... 24 V DC |
| 最大启动电流 | < 20 mA (防短路保护) |
| 状态显示 | LED "DCIN OK"黄色 / UIN > 450 V DC: LED亮起 |
| 颜色 | 绿色 |
| 关于状态显示的注意事项 | LED灯亮 |
