QUINT-PS/3AC/24DC/20/CO - 电源,带保护涂层
QUINT-PS/3AC/24DC/20/CO - 电源,带保护涂层
QUINT-PS/3AC/24DC/20/CO - 电源,带保护涂层
QUINT-PS/3AC/24DC/20/CO - 电源,带保护涂层
菲尼克斯
QUINT-PS/3AC/24DC/20/CO - 电源,带保护涂层
2320924

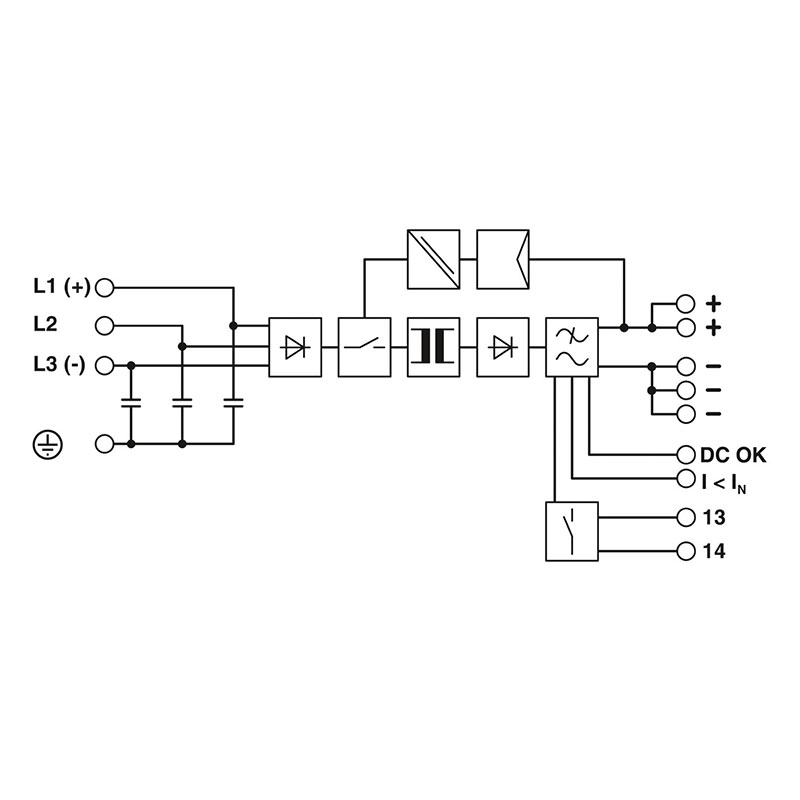

初级开关电源 QUINT POWER, 螺钉连接,SFB Technology (Selective Fuse Breaking),输入 : 3相,输出: 24 V DC / 20 A 功能强大的QUINT POWER电源 QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣,从而提供选择性系统保护并节省成本费用。此外,通过预防性功能监控还可以确 保很高的系统有效性,因为它在故障发生前便可以发出临界运行状态报告。 采用POWER BOOST静态功率裕度,可靠地启动大型负载。因为电压可调,能覆盖18 V DC ... 29.5 V DC之间的所有范围。
产品优势:

• 用于最大的系统可用性IQ技术可确保最高的系统可靠性。 • 通过静态POWER BOOST功率裕度,可持久提供高达额定电流1.5倍的电流,因此能可靠地启动大型负载 • 带动态功率裕度SFB(选择性熔断)技术的标准断路器快速触发,最多为6次,额定电流为12 ms • 预防性功能监测 • 采用浸涂技术,即使在100 %湿度条件下也能提供最佳的保护

产品详情
技术数据
输入数据
交流电运行
额定输入电压范围 3x 400 V AC ... 500 V AC
输入电压范围 3x 320 V AC ... 575 V AC 2x 360 V AC ... 575 V AC 450 V DC ... 800 V DC
输出数据
效率 > 93 % (400V AC和额定值时)
额定输出电压 24 V DC ±1 %
热磁断路器类型 B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6
衰减 60 °C ... 70 °C (2.5 %/K)
反馈电压电阻 最大 32 V DC
输出端处的过电压保护 (OVP) < 32 V DC
控制偏差 < 1 % (负载的变化,静态10 % ... 90 %) < 3 % (负载的变化,动态10 % ... 90 %) < 0.1 % (输入电压的变化范围为±10 %)
输出电压( USet )的设置范围 18 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流( IN ) 20 A (-25 °C ... 60 °C,U OUT = 24 V DC)
POWER BOOST (IBoost) 26 A (-25 °C ... 40 °C恒定,UOUT = 24 V DC)
选择性熔断 (ISFB) 120 A (12 毫秒)
最大额定负载功率损耗 40 W
串连
输出
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 12
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M4
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
电气特性
相数 3.00
绝缘电压输入/输出 4 kV AC (类型测试) 2 kV AC (常规测试)
产品属性
产品类型 电源
产品系列 QUINT POWER
MTBF (IEC 61709, SN 29500) > 900000 h (25 °C) > 534000 h (40 °C)
数据管理状态
产品审核修订 05
绝缘特性
保护等级 I
污染等级 2
尺寸
宽度 69 mm
高度 130 mm
深度 125 mm
安装尺寸
左侧/右侧安装距离 5 mm / 5 mm
顶部/底部安装距离 50 mm / 50 mm
安装
组装说明 可并排安装:PN ≥50 %,水平间距5 mm,若有带点部件,则距离 15 mm,垂直间距50 mm 可并排安装:PN <50 %,水平间距0 mm,顶部垂直距离40 mm,底部垂直距离20 mm
安装位置 水平DIN导轨NS35,EN60715
带保护涂层
材料规格
外壳材料 金属
外壳类型 钢板,镀锌
标准和规范
轨道应用 EN 50121-4 EN 50121-3-2
认证
CSA CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01
电磁兼容数据
低压指令 符合低电压指令2014/35/EC
噪音排放的电磁兼容要求 EN 61000-6-3 EN 61000-6-4
抗噪的电磁兼容要求 EN 61000-6-1 EN 61000-6-2
电磁兼容性
静电放电
标准/规程 EN 61000-4-2
触点放电 8 kV (强度测试4)
空气放电 15 kV (强度测试4)
备注 标准 A
高频电磁场
标准/规程 EN 61000-4-3
频率范围 80 MHz ... 1 GHz
测试场强 20 V/m (强度测试 3)
备注 标准 A
快速瞬态(脉冲)
标准/规程 EN 61000-4-4
输入 4 kV (强度测试4 - 非对称)
输出 2 kV (强度测试3 - 非对称)
备注 标准 B
信号 2 kV (强度测试4 - 非对称)
电涌电压负载(电涌)
标准/规程 EN 61000-4-5
输入 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称)
备注 标准 B
传导干扰
标准/规程 EN 61000-4-6
I/O/S 非对称
频率范围 0.15 MHz ... 80 MHz
备注 标准 A
电压 10 V (强度测试 3)
辐射干扰
标准/规程 EN 61000-6-3
无线电干扰电压符合EN 55011标准 EN 55011(EN 55022)B 类,应用领域: 工业和民用
无线电干扰符合EN 55011标准 EN 55011(EN 55022) B类,应用领域: 工业和民用
标准
标准A 规定限度内的正常操作行为。
标准B 可通过设备自我恢复的操作性能临时性降级。
环境和真实条件 环境条件
环境温度(运行) -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 IP20
环境温度(调试类型测试) -40 °C
最大高度 5000 m
气候等级 3K3( 符合EN 60721标准)
允许的最大相对湿度(操作) 100 % (25 °C 时,无冷凝)
电击 18 ms,30g,在每个空间方向(符合IEC 60068-2-27)
振动(操作) < 15 Hz, 振幅±2.5 mm( 符合IEC 60068-2-6) 15 Hz ... 150 Hz,2.3g,90 min.
过电压类别
EN 62477-1 III
最大启动电流 0.5 A 1 A
保护电路
冲击电流 < 20 A (典型)
信号处理
信号类型 LED 有源开关输出 继电器触点
额定功耗 783 VA
电耗量 3x 1.6 A (400 V AC) 3x 1.3 A (500 V AC) 0.9 A (600 V DC)
典型响应时间 < 0.16 s
UL认证
电源电压的电压类型 AC/DC
电网缓冲时间 典型值 28 ms (400 V AC) 典型值 43 ms (500 V AC)
推荐使用的输入保护断路器 6 A ... 16 A (AC: 特性B、C、D、K)
PE放电电流 < 3.5 mA
并连 是,用于冗余和增加容量
残波 < 40 mVSS (额定值)
上升时间 < 0.05 s (UOUT (10 % ... 90 %))
最大空载功耗 11 W
信号
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
螺纹 M4
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
绝缘电压输入/PE 3.5 kV AC (类型测试) 2 kV AC (常规测试)
发射干扰 EN 55011 (EN 55022)
输出功率 480 W
峰值切换电压额定负载 < 40 mVSS (额定值时,20MHz)
信号: DC OK有源
输出说明 UOUT>0.9xUN : 高信号
开关电压范围 18 V ... 24 V
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
输出电压 + 24 V DC
信号: POWER BOOST,有源
输出说明 IOUTN: 高信号
开关电压范围 18 V ... 24 V
最大启动电流 ≤ 20 mA (防短路保护)
输出电压 + 24 V DC
连续负载电流 ≤ 20 mA
信号: DC OK浮点
输出说明 继电器触点,UOUT>0.9xUN :触点吸合
最大切换电压 30 V AC/DC 24 V DC
信号输出: DC OK有源
状态显示 UOUT>0.9xUN :“DC OK”LED 绿色
颜色 绿色
关于状态显示的注意事项 UOUT<0.9xUN :"DC OK" LED闪烁
信号输出: POWER BOOST,有源
状态显示 IOUT>IN :LED“BOOST”黄色
颜色 黄色
信号输出: DC OK浮点
关于状态显示的注意事项 UOUT<0.9xUN :"DC OK" LED闪烁
状态显示 UOUT>0.9xUN :“DC OK”LED 绿色
颜色 绿色
备用装配
宽度 125 mm
高度 130 mm
深度 72 mm
标准——安全绝缘 IEC 61010-2-201
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
允许备用熔断器 B6 B10 B16
允许用的DC备用熔断器 DC: 连接一个合适的熔断器
连续负载电流 ≤ 1 A
绝缘电压输出/PE 500 V DC (常规测试)
标准——主协波电流限值 EN 61000-3-2
标准——电气安全 IEC 61010-2-201 (SELV)
标准 - 设备安全 BG( 设计测试)
标准——安全超低电压 IEC 61010-1 (SELV) IEC 61010-2-201 (PELV)
标准 - 测量、控制和实验室使用的设备的安全 IEC 61010-1
有毒气体检测 ISA-S71.04-1985 G3 Harsh Group A
认证——适用于半导体工业的需求,符合干线压降 SEMI F47-0706 一致性证书
造船工业许可 DNV GL (EMC B), ABS, LR, RINA, NK, BV
标准——防止冲击电流,电气设备中保护性隔离的基本要求 EN 50178
连接数据 输入
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M4
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
冲击电流积分 (I2t) < 3.2 A2s
用于轨道车辆的防火保护
标准标识 用于轨道车辆的防火保护
标准/规格 EN 45545-2 (HL3)
