QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
QUINT4-PS/1AC/24DC/3.8/SC - 电源
菲尼克斯
QUINT4-PS/1AC/24DC/3.8/SC - 电源
2904599
初级开关电源 QUINT POWER, 螺钉连接, DIN导轨安装, 输入: 1相, 输出: 24 V DC / 3.8 A QUINT POWER尺寸极小,功率范围可达100 W,能够提供卓越的高系统可用性。预防性功能监控和出色的功率储备,适合低功率范围的应用。
产品优势:

• 动态功率裕度,可靠启动大型负载 • 预防性功能监视机制在故障发生前提示临界工作状态 • 低功耗,低自热,能效高,使用寿命长 • 窄形超薄设计,节省控制柜内空间 • 可选择插拔式和螺钉连接方式

产品详情
技术数据
输入数据
交流电运行
输入电压范围 100 V AC ... 240 V AC -15 % ... +10 %
国家电网典型电压 120 V AC 230 V AC
最大介电强度 300 V AC 30 s
输出数据
效率 典型值 92.8 % (120 V AC) 典型值 93.7 % (230 V AC)
衰减 > 60 °C (2.5 %/K)
最大额定负载功率损耗 < 7 W (120 V AC) < 6 W (230 V AC)
串连
连接数据
输入
连接方式 螺钉连接
刚性导线最小横截面 0.14 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.14 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 26
最大导线横截面AWG 14
剥线长度 8 mm
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
单条导线/接线点,柔性,带套管,最小 0.25 mm²
单条导线/接线点,柔性,带套管,最大 2.5 mm²
输出
连接方式 螺钉连接
刚性导线最小横截面 0.14 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.14 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 26
最大导线横截面AWG 14
剥线长度 8 mm
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
单条导线/接线点,柔性,带套管,最小 0.25 mm²
单条导线/接线点,柔性,带套管,最大 2.5 mm²
电气特性
相数 1.00

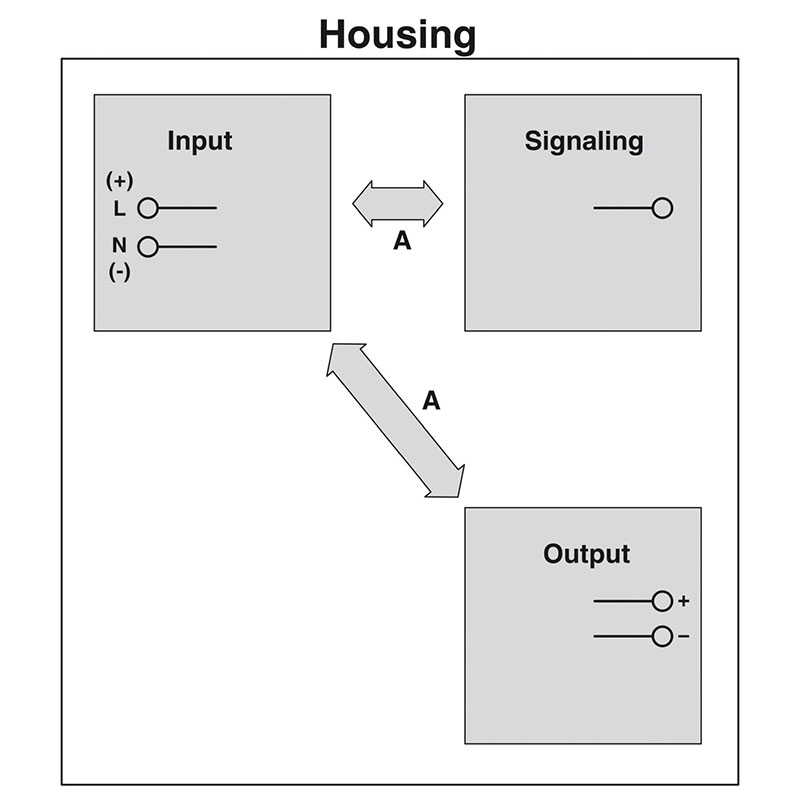

绝缘电压输入/输出 4 kV AC (类型测试) 3 kV AC (常规测试)
产品属性
产品类型 电源
产品系列 QUINT POWER
MTBF (IEC 61709, SN 29500) > 1272000 h (25 °C) > 690000 h (40 °C)
数据管理状态
产品审核修订 03
绝缘特性
保护等级 II
污染等级 2

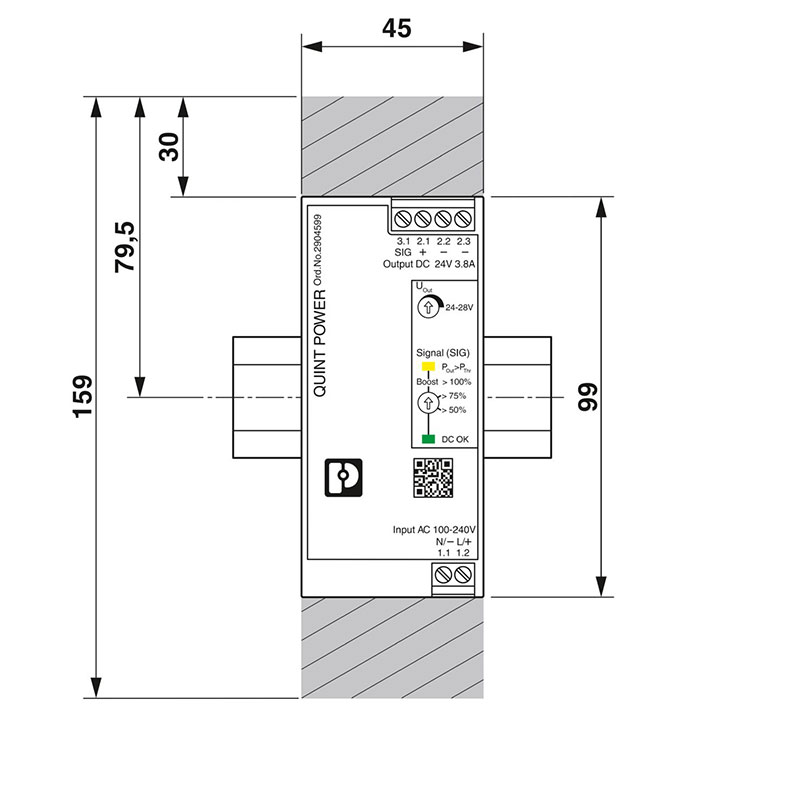

尺寸
宽度 45 mm
高度 99 mm
深度 90 mm
安装尺寸
顶部/底部安装距离(有效,无效) 30 mm / 30 mm (POut ≤50% )
左侧/右侧安装距离(有效) 15 mm / 15 mm (POut ≥50% )
右侧/左侧安装距离(无效) 5 mm / 5 mm (POut ≥50% )
顶部/底部安装距离(有效) 30 mm / 30 mm (POut ≥50% )
顶部/底部安装距离(无效) 30 mm / 30 mm (POut ≥50% )
安装
安装类型 DIN导轨安装
组装说明 DIN导轨安装
带保护涂层
材料规格
阻燃等级符合UL 94标准(壳体/接线端子) V0
外壳材料 塑料
外壳类型 聚碳酸酯
盖罩型号 聚碳酸酯
标准和规范
标准——电气安全 IEC 61010-2-201 (SELV)
标准——安全超低电压 IEC 61010-1 (SELV) IEC 61010-2-201 (PELV)
标准——主协波电流限值 EN 61000-3-2
认证
UL认证
SIQ CB-Scheme (IEC 61010-1, IEC 61010-2-201)
电磁兼容数据
噪音排放的电磁兼容要求 EN 61000-6-3 EN 61000-6-4
抗噪的电磁兼容要求 EN 61000-6-1 EN 61000-6-2
电磁兼容性
静电放电
标准/规程 EN 61000-4-2
触点放电 8 kV (强度测试4)
空气放电 8 kV (强度测试 3)
备注 标准 A
高频电磁场
标准/规程 EN 61000-4-3
频率范围 80 MHz ... 1 GHz
测试场强 20 V/m (强度测试X)
备注 标准 A
快速瞬态(脉冲)
标准/规程 EN 61000-4-4
输入 4 kV (强度测试4 - 非对称)
输出 4 kV (强度测试4 - 非对称)
备注 标准 A
信号 4 kV (强度测试4 - 非对称)
电涌电压负载(电涌)
标准/规程 EN 61000-4-5
输入 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称)
备注 标准 B
传导干扰
标准/规程 EN 61000-4-6
I/O/S 非对称
频率范围 0.15 MHz ... 80 MHz
备注 标准 A
电压 10 V (强度测试 3)
压降
标准/规程 EN 61000-4-11
电压 100 V AC
频率 60 Hz
压降 70 %
时间段数量 0.5 / 1 / 30 周期
备注 标准 A
附加信息 强度测试2
标准
标准A 规定限度内的正常操作行为。
标准B 可通过设备自我恢复的操作性能临时性降级。
标准C 对操作行为的暂时不利影响,设备可自动校正或通过触发操作元件恢复。
频率 50 Hz 60 Hz
环境和真实条件 环境条件
环境温度(运行) -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 IP20
环境温度(调试类型测试) -40 °C
最大高度 ≤ 5000 m (> 2000 m,注意降低值)
气候等级 3K3( 符合EN 60721标准)
允许的最大相对湿度(操作) ≤ 95 % (25 °C 时,无冷凝)
电击 18 ms,30g,在每个空间方向(符合IEC 60068-2-27)
振动(操作) < 15 Hz,±2.5 mm振幅;15 Hz ... 100 Hz:2.3 g 90分钟 (IEC 60068-2-6)
过电压类别
EN 62477-1 III (≤ 2000 m)
EN 61010-1 II (≤ 5000 m)
保护电路
冲击电流 典型值 13 A (25 °C时)
切换频率 5.00 kHz ... 65.00 kHz (辅助转换器级) 30.00 kHz ... 150.00 kHz (PFC级) 80.00 kHz ... 150.00 kHz (主转换器级)
信号处理
信号类型 LED
额定功耗 104 VA

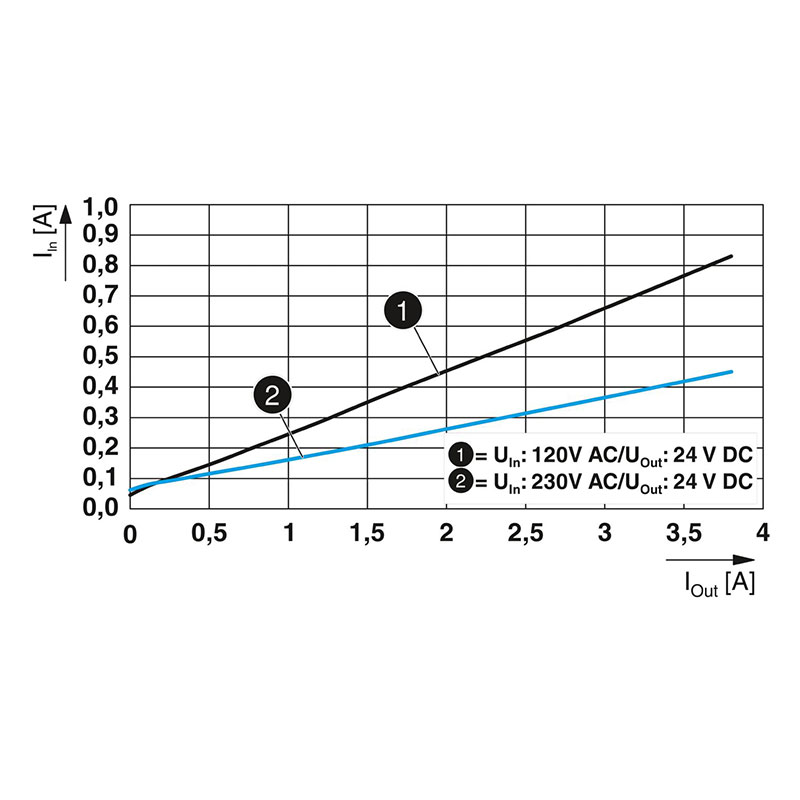

电耗量 1 A (100 V AC) 0.83 A (120 V AC) 0.46 A (230 V AC) 0.44 A (240 V AC)
典型响应时间 500 ms
电源电压的电压类型 AC/DC
电网缓冲时间 典型值 35 ms (120 V AC) 典型值 35 ms (230 V AC)
推荐使用的输入保护断路器 6 A ... 16 A (特性B、C或类似)
PE放电电流 < 0.25 mA (264 V AC, 60 Hz) 0.18 mA (264 V AC,60 Hz)
额定输出电压 24 V DC
防短路保护
防空转
振幅因数 典型值 1.57 (120 V AC) 典型值 1.7 (230 V AC)
并连 是,用于冗余和增加容量
反馈电压电阻 ≤ 35 V DC
输出端处的过电压保护 (OVP) ≤ 32 V DC
残波 < 45 mVSS (额定值)
控制偏差
上升时间 50 ms (UOut = 10 % ... 90 %)
最大空载功耗 < 1 W (120 V AC) < 1 W (230 V AC)
信号
刚性导线最小横截面 0.14 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.14 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 26
最大导线横截面AWG 14
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
连接方式 螺钉连接
单条导线/接线点,柔性,带套管,最小 0.25 mm²
单条导线/接线点,柔性,带套管,最大 2.5 mm²
剥线长度 8 mm
噪音辐射 EN 55016 EN 61000-6-3(B类)
谐波电流
频率范围 0 kHz ... 2 kHz
频率范围 50 Hz ... 60 Hz
闪光器
频率范围 0 kHz ... 2 kHz
预期寿命(电解电容器)
电流 3.8 A
温度 40 °C
时间 57000 h
附加信息 120 V AC
传导性噪声排放 EN 55016 EN 61000-6-3(B类)
发射干扰 附加基本标准EN 61000-6-5( 电站中的抗干扰性),IEC/EN 61850-3 (供电)
附加信息 60 秒
工频磁场
标准/规程 EN 61000-4-8
频率 16.67 Hz 50 Hz 60 Hz
测试场强 100 A/m
脉冲磁场
标准/规程 EN 61000-4-9
测试场强 1000 A/m
备注 标准 A
不对称传导的扰动变量
测试等级 1 16.67 Hz 50 Hz 60 Hz (强度测试 3)
电压 30 V (永久)
测试等级 2 16.67 Hz 50 Hz 60 Hz (强度测试4)
备注 标准 A
衰减振荡波
标准/规程 EN 61000-4-18
输入/输出/信号 1 kV (对称) 2.5 kV (非对称)
输入熔断器 3.15 A (慢熔断,内部)
输出功率 90 W 170 W
标准——安全绝缘 IEC 61558-2-16 IEC 61010-2-201
标准 - 测量、控制和实验室使用的设备的安全 IEC 61010-1
电涌电流限值 6.4 A (1 ms后) < 13 A
直流电运行
输入电压范围 110 V DC ... 250 V DC -20 % ... +40 %
电耗量 0.91 A (110 V DC) 0.4 A (250 V DC)
电源电压的电压类型 AC/DC
输出特性 U/I Advanced
信号 (可组态)
数字量 0 V DC 24 V DC 30 mA
缺省(值) 24 V DC 30 mA 24 V DC,针对UOut > 0.9 x USet
信号输出
POut > PThr (LED呈黄色亮起,输出功率>PThr ,取决于旋转选择器开关 设置)
UOut > 0.9 x USet (LED亮起绿色) < 0.9 x USet (LED闪烁绿色)
标准 —— 变压器安全 EN 61558-2-16
标准——带DC输出的低电压电源装置 EN 61204-3
衰减正弦振荡(环形波)
标准/规程 EN 61000-4-12
输入 2 kV (对称) 4 kV (非对称)
电源的电磁兼容要求 IEC 61850-3 (G,H) EN 61000-6-5( 开关设备)
冲击电流积分 (I2t) < 0.18 A2s
频率范围 (fN) 50 Hz ... 60 Hz -10 % ... +10 %
输出电压( USet )的设置范围 24 V DC ... 28 V DC (恒定容量)
额定输出电流( IN ) 3.8 A
Dynamic Boost (IDyn.Boost) 7 A (≤ 60 °C (5 s))
> 271000 h (60 °C)
环保指令 RoHS指令2011/65/EU WEEE Reach
