技术数据
输入数据
交流电运行
输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
国家电网典型电压 |
120 V AC
230 V AC |
输出数据
效率 |
典型值 91.9 % (120 V AC)
典型值 92.6 % (230 V AC) |
最大额定负载功率损耗 |
< 5 W (230 V AC)
< 5 W (120 V AC) |
输出
单条导线/接线点,柔性,带套管,最小 |
0.25 mm² |
单条导线/接线点,柔性,带套管,最大 |
2.5 mm² |
电气特性
绝缘电压输入/输出 |
4 kV AC (类型测试)
3 kV AC (常规测试) |
产品属性
MTBF (IEC 61709, SN 29500) |
> 1347000 h (25 °C)
> 734000 h (40 °C)
> 295000 h (60 °C) |
数据管理状态

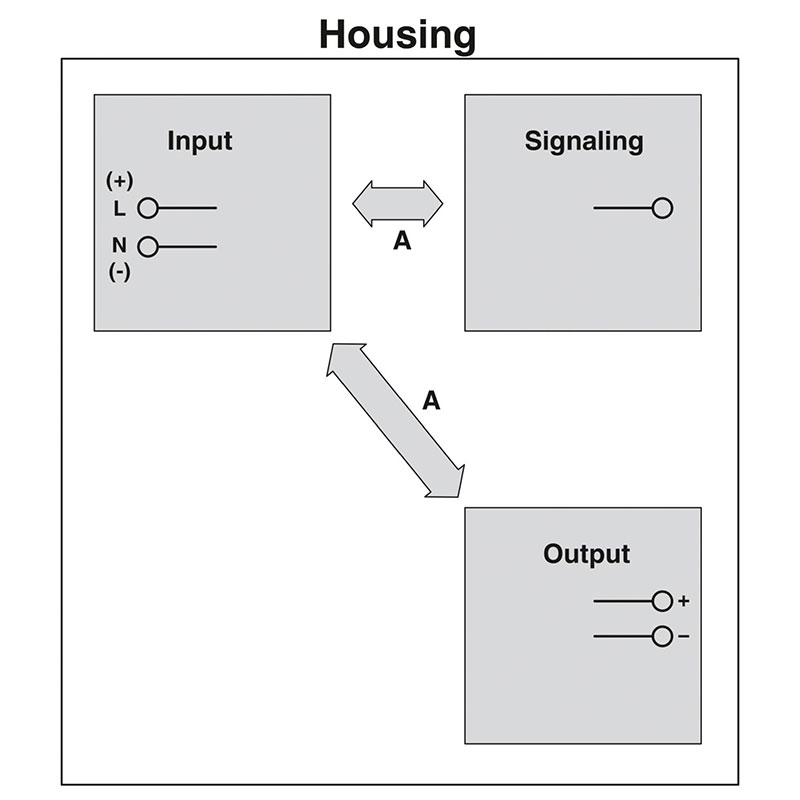

绝缘特性

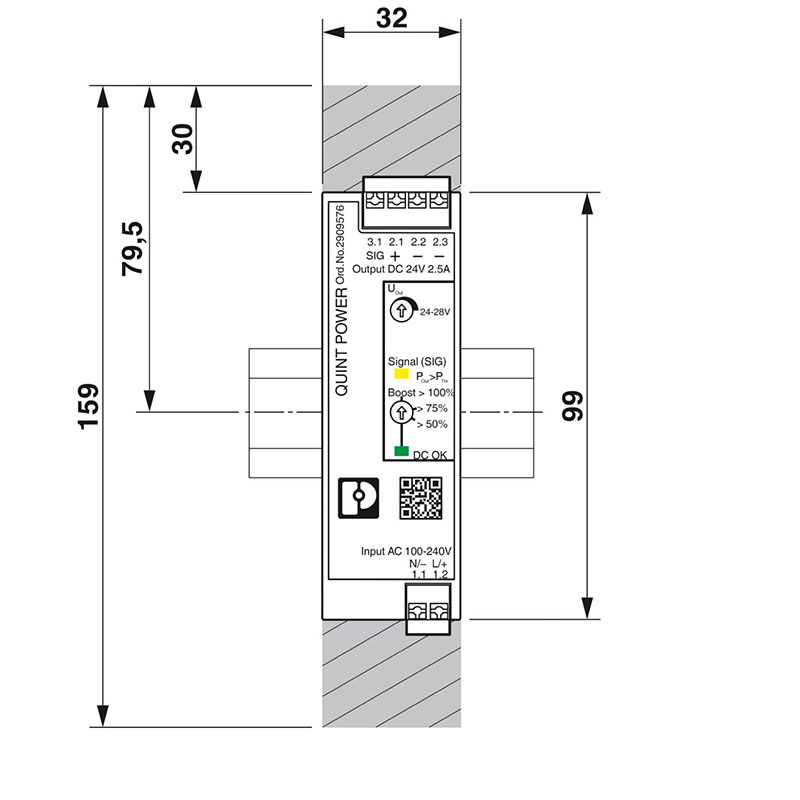

尺寸
安装尺寸
安装
材料规格
阻燃等级符合UL 94标准(壳体/接线端子) |
V0 |
标准和规范
标准——电气安全 |
IEC 61010-2-201 (SELV) |
标准——安全超低电压 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
认证
UL认证
SIQ |
CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
电磁兼容性
静电放电
高频电磁场
快速瞬态(脉冲)
电涌电压负载(电涌)
输入 |
1 kV (强度测试3 - 对称)
2 kV (强度测试3 - 非对称) |
传导干扰
压降
标准
标准C |
对操作行为的暂时不利影响,设备可自动校正或通过触发操作元
件恢复。 |
环境和真实条件
环境条件
环境温度(运行) |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
环境温度(存放/运输) |
-40 °C ... 85 °C |
最大高度 |
≤ 5000 m (> 2000 m,注意降低值) |
允许的最大相对湿度(操作) |
≤ 95 % (25 °C 时,无冷凝) |
电击 |
18 ms,30g,在每个空间方向(符合IEC 60068-2-27) |
振动(操作) |
< 15 Hz,±2.5 mm振幅;15 Hz ... 100 Hz:2.3 g 90分钟 (IEC
60068-2-6) |
过电压类别
EN 62477-1 |
III (≤ 2000 m) |
保护电路
切换频率 |
4.00 kHz ... 70.00 kHz (辅助转换器级)
30.00 kHz ... 150.00 kHz (PFC级)
70.00 kHz ... 150.00 kHz (主转换器级) |
信号处理

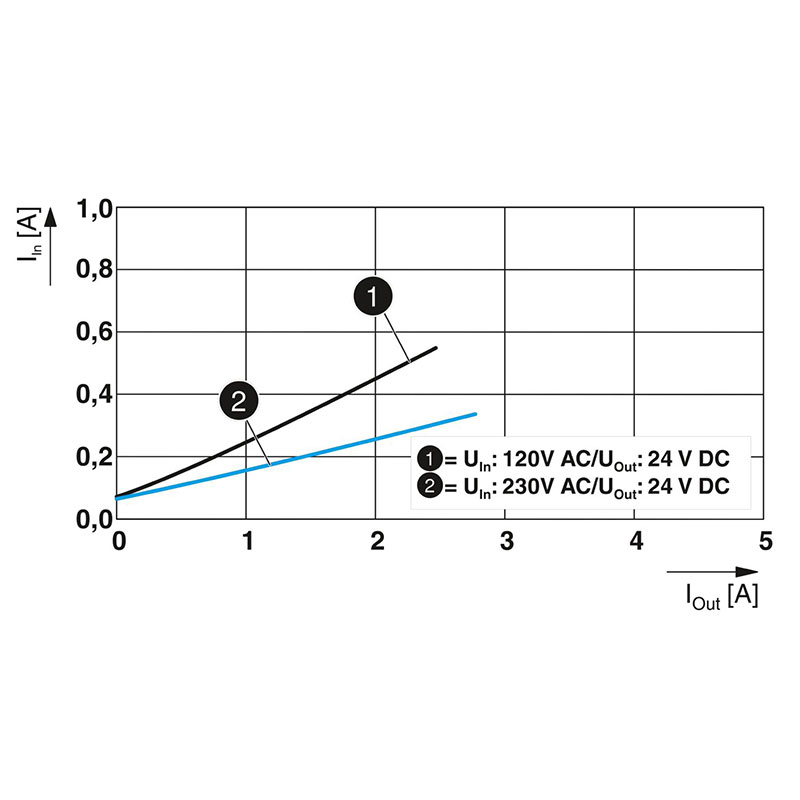

电耗量 |
0.85 A (100 V AC)
0.7 A (120 V AC)
0.39 A (230 V AC)
0.37 A (240 V AC) |
电网缓冲时间 |
典型值 54 ms (120 V AC)
典型值 54 ms (230 V AC) |
PE放电电流 |
< 0.25 mA (264 V AC,60 Hz)
0.22 mA (264 V AC,60 Hz) |
振幅因数 |
典型值 1.69 (120 V AC)
典型值 1,82 (230 V AC) |
输出端处的过电压保护 (OVP) |
≤ 32 V DC |
控制偏差
上升时间 |
50 ms (UOut = 10 % ... 90 %) |
最大空载功耗 |
< 1 W (230 V AC)
< 1 W (120 V AC) |
信号
单条导线/接线点,柔性,带套管,最小 |
0.25 mm² |
单条导线/接线点,柔性,带套管,最大 |
2.5 mm² |
环保指令 |
RoHS指令2011/65/EU
WEEE
Reach |
噪音辐射 |
EN 55016
EN 61000-6-3(B类) |
谐波电流
闪光器
预期寿命(电解电容器)
传导性噪声排放 |
EN 55016
EN 61000-6-3(B类) |
发射干扰 |
附加基本标准EN 61000-6-5( 电站中的抗干扰性),IEC/EN
61850-3 (供电) |
工频磁场
脉冲磁场
不对称传导的扰动变量
测试等级 1 |
16.67 Hz 50 Hz 60 Hz (强度测试 3) |
测试等级 2 |
16.67 Hz 50 Hz 60 Hz (强度测试4) |
衰减振荡波
输入/输出/信号 |
1 kV (对称)
2.5 kV (非对称) |
标准——安全绝缘 |
IEC 61558-2-16
IEC 61010-2-201 |
标准 - 测量、控制和实验室使用的设备的安全 |
IEC 61010-1 |
电涌电流限值 |
4.3 A (1 ms后)
< 10 A |
直流电运行
输入电压范围 |
110 V DC ... 250 V DC -20 % ... +40 % |
电耗量 |
0.75 A (110 V DC)
0.33 A (250 V DC) |
信号 (可组态)
缺省(值) |
24 V DC 30 mA 24 V DC,针对UOut > 0.9 x USet |
信号输出
POut |
> PThr (LED呈黄色亮起,输出功率>PThr ,取决于旋转选择器开关
设置) |
UOut |
> 0.9 x USet (LED亮起绿色)
< 0.9 x USet (LED闪烁绿色) |
标准 —— 变压器安全 |
EN 61558-2-16 |
标准——带DC输出的低电压电源装置 |
EN 61204-3 |
衰减正弦振荡(环形波)
连接数据
输入
单条导线/接线点,柔性,带套管,最小 |
0.25 mm² |
单条导线/接线点,柔性,带套管,最大 |
2.5 mm² |
电源的电磁兼容要求 |
IEC 61850-3 (G,H)
EN 61000-6-5( 开关设备) |
ANSI/UL 121201 I级,Ⅱ类,A,B,C,D组(危险区域)
电磁兼容数据
噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
频率范围 (fN) |
50 Hz ... 60 Hz -10 % ... +10 % |
输出电压( USet )的设置范围 |
24 V DC ... 28 V DC (恒定容量) |
Static Boost (IStat.Boost) |
3.125 A (≤ 40 °C) |
Dynamic Boost (IDyn.Boost) |
5 A (≤60 °C (5 s), Input <150 V AC Derating 0.5 %/V) |
