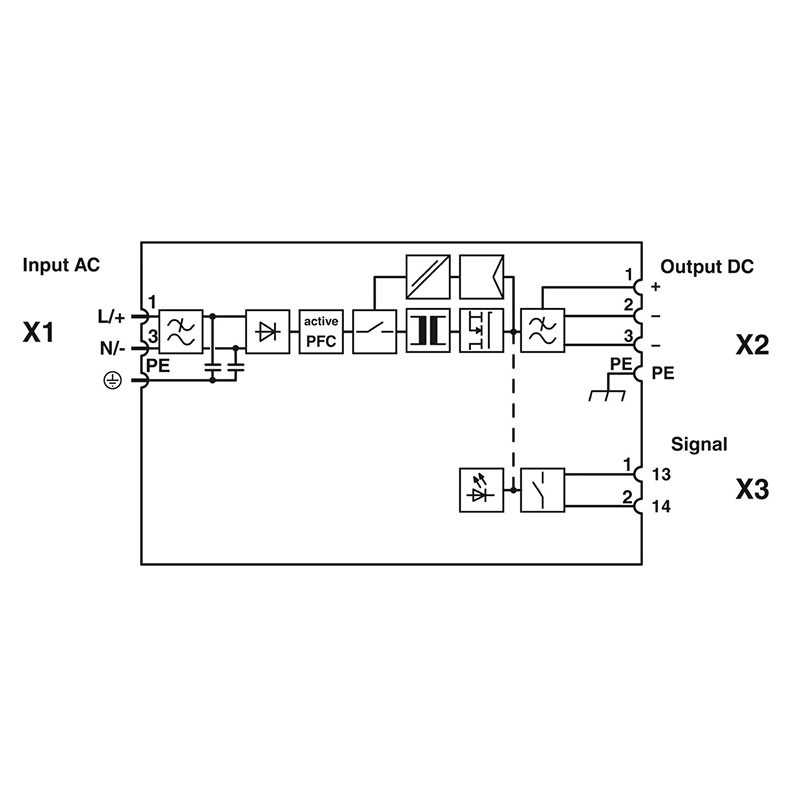

• 直接安装在现场的负载处,可缩短电缆长度并节省控制柜中的空间 • 坚固的设计(压铸铝外壳)可抵抗极端环境条件(温度、灰尘和水),确保高系统可用性 • 动态功率裕度,可靠启动大型负载 • 低功耗,可实现 > 93%的高效率
额定输入电压范围 | 100 V AC ... 240 V AC |
输入电压范围 | 100 V AC ... 240 V AC ±10 % |
国家电网典型电压 | 120 V AC 230 V AC |
最大介电强度 | ≤ 300 V AC 15 s |
网络类型 | 星形网络 |
效率 | 91 % (100 V AC) 93 % (230 V AC) |
衰减 | > 60 °C ... 70 °C (2.5 %/K) |
最大额定负载功率损耗 | < 48 W (120 V AC) < 36 W (230 V AC) |
连接方式 | M12圆形连接器 |
的编码 | S |
锁紧方式 | M12螺钉锁定 |
位数 | 3 |
连接方式 | M17圆形连接器 |
的编码 | N |
锁紧方式 | M17标准和SPEEDCON锁定 |
位数 | 4 |
相数 | 1.00 |
绝缘电压输入/输出 | 4 kV AC (类型测试) 1.5 kV AC (常规测试) |
产品类型 | 电源 |
产品系列 | TRIO POWER |
MTBF (IEC 61709, SN 29500) | > 1400000 h (25 °C) > 800000 h (40 °C) > 400000 h (60 °C) |
产品审核修订 | 02 |
保护等级 | I |
污染等级 | 2 (IEC 61010-1) |
左侧/右侧安装距离 | 20 mm / 20 mm |
顶部/底部安装距离 | 50 mm / 100 mm |
安装类型 | 壁式安装 |
组装说明 | 可并排安装:水平间距20 mm,上部垂直间距50 mm,下部垂直 间距100 mm。 |
带保护涂层 | 否 |
阻燃等级符合UL 94标准(壳体/接线端子) | V0 |
外壳材料 | 金属 |
外壳类型 | 铝 (AlMg3) |
保护等级 | IP67 |
环境温度(运行) | -25 °C ... 85 °C (降容 >60°C:2.5 %/K) |
环境温度(存放/运输) | -40 °C ... 85 °C |
气候等级 | 3K3( 符合EN 60721标准) |
允许的最大相对湿度(操作) | ≤ 95 % (25 °C 时,无冷凝) |
电击 | 18 ms,30g,在每个空间方向(符合IEC 60068-2-27) |
振动(操作) | 所有方向(符合EN 60068-2-6) 10 Hz ... 19.9 Hz,±2.5 mm振幅, 19.9 Hz ... 150 Hz,4g加速度 |
最大高度 | ≤ 4000 m (> 2000 m,衰减: 10 %/1000 m) |
环境温度(调试类型测试) | -40 °C |
标准——电气安全 | IEC 61010-2-201 (SELV) |
标准——安全超低电压 | EN 60204-1 (PELV) |
标准——主协波电流限值 | EN 61000-3-2 |
标准——安全绝缘 | DIN VDE 0100-410 |
标准/规程 | EN 61000-4-2 |
触点放电 | 6 kV (强度测试4) |
空气放电 | 8 kV (强度测试4) |
备注 | 标准 A |
标准/规程 | EN 61000-4-3 |
频率范围 | 80 MHz ... 1 GHz |
测试场强 | 10 V/m (强度测试 3) |
备注 | 标准 A |
标准/规程 | EN 61000-4-4 |
输入 | 4 kV (强度测试4 - 非对称) |
输出 | 2 kV (强度测试3 - 非对称) |
备注 | 标准 A |
信号 | 2 kV (强度测试2 - 非对称) |
标准/规程 | EN 61000-4-5 |
输入 | 1 kV (强度测试1 - 对称) 2 kV (强度测试1 - 非对称) |
备注 | 标准 B |
标准/规程 | EN 61000-4-6 |
频率范围 | 0.15 MHz ... 80 MHz |
备注 | 标准 A |
电压 | 10 V (强度测试 3) |
输入/输出 | 非对称 |
标准/规程 | EN 61000-4-11 |
电压 | 230 V AC |
频率 | 50 Hz |
压降 | 70 % |
时间段数量 | 25 周期 |
备注 | 标准 A |
附加信息 | 强度测试2 |
标准/规程 | EN 61000-6-3 |
无线电干扰电压符合EN 55011标准 | EN 55011(EN 55022)B 类,应用领域: 工业和民用 |
无线电干扰符合EN 55011标准 | EN 55011(EN 55022) B类,应用领域: 工业和民用 |
标准A | 规定限度内的正常操作行为。 |
标准B | 可通过设备自我恢复的操作性能临时性降级。 |
标准C | 对操作行为的暂时不利影响,设备可自动校正或通过触发操作元 件恢复。 |
EN 61010-1 | III (≤ 2000 m) II (≤ 4000 m) |
冲击电流 | 典型值 20 A (25 °C时) |
信号类型 | LED 遥信报警触点 |
额定功耗 | 36.8 W |
电耗量 | 5.6 A (100 V AC) 2.4 A (240 V AC) |
典型响应时间 | < 1 s |
电源电压的电压类型 | AC/DC |
电网缓冲时间 | 典型值 10 ms (120 V AC) 典型值 15 ms (230 V AC) |
推荐使用的输入保护断路器 | 10 A ... 16 A (特性B、C、D、K) |
PE放电电流 | < 3.5 mA |
额定输出电压 | 24 V DC ±1 % |
防短路保护 | 是 |
防空转 | 是 |
输出端处的过电压保护 (OVP) | ≤ 30 V DC |
残波 | ≤ 30 mVSS |
上升时间 | ≤ 30 ms (UOUT (10 % ... 90 %)) |
最大空载功耗 | < 3 W (120 V AC) < 2.5 W (230 V AC) |
缺省(值) | 闭合 |
数字量 | 30 V AC 30 V DC 100 mA |
连接方式 | 圆形连接器 |
的编码 | A |
锁紧方式 | SPEEDCON M12 |
位数 | 5 |
噪音辐射 | EN 55016 EN 61000-6-3(B类) |
频率范围 | 级 A |
标准/规程 | EN 61000-3-3 |
频率范围 | 0 kHz ... 2 kHz |
发射干扰 | EN 55011 (EN 55022) |
输入熔断器 | 10 A (内置(设备保护)) |
输出功率 | 480 W 720 W |
AC频率范围 | 50 Hz ... 60 Hz |
电涌电流限值 | ≤ 20 A (25 °C时) |
额定输入电压范围 | 110 V DC ... 250 V DC |
输入电压范围 | 110 V DC ... 250 V DC ±10 % |
电耗量 | 4.9 A (110 V DC) 2.1 A (250 V DC) |
电源电压的电压类型 | AC/DC |
电网缓冲时间 | > 15 ms (230 V AC) |
接通电压 | ≥ 95 V DC |
关闭电压 | < 95 V DC |
最大切换电压 | 30 V AC/DC |
连续负载电流 | 100 mA |
信号分配 | DC OK |
状态显示 | LED |
颜色 | 绿色 |
DC OK | UOUT < 0.9 x UN (UN = 24 V DC) |
直径 | 5.6 mm |
低压指令 | 符合低电压指令2014/35/EC |
辐射干扰 | 噪音干扰符合EN 61000-6-3( 住宅和商业)以及EN 61000-6-4( 工业)标准的要求 |
抗干扰 | 抗干扰性符合EN 61000-6-1( 住宅)、EN 61000-6-2( 工业) |
电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
传导性噪声排放 | EN 55016 EN 61000-6-3(B类) |
宽度 | 151 mm |
高度 | 304 mm |
深度 | 120 mm |
冲击电流积分 (I2t) | < 0.9 A2s |
额定输出电流( IN ) | 20 A |
Dynamic Boost (IDyn.Boost) | 30 A (5 s) |
