• 总宽度较小并且可以并排安装，因此节省空间 • 动态功率裕度具有强大的输出特性曲线，可靠耐用 • 采用直插式连接技术，操作简便 • 采用彩色LED和集合继电器触点，可清晰状态显示，实现智能诊断，还可选择IO-Link • 系统可用性高：集成紧凑型多通道断路器，一台设备即可确保电源可靠性
| 电源系统配置 | 星形网络 (TN，TT，IT (PE)) |
| 额定输入电压范围 | 100 V AC ... 240 V AC |
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % 115 V AC ... 240 V AC ±10 % (UL) |
| 效率 | 典型值 94.5 % (120 V AC) 典型值 95.5 % (230 V AC) |
| 衰减 | < 100 V AC (1 %/V) 2.5 %/K，> 60 °C |
| 最大额定负载功率损耗 | < 12 W (230 V AC) |
| 串连 | 是的，用于较高的输出电压（遵照SELV限值） |
| 位置 | 2.x |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 3 kV AC (类型测试) 3.1 kV DC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 2300000 h (25 °C) > 1300000 h (40 °C) > 610000 h (60 °C) |
| 产品审核修订 | 00 |
| 保护等级 | I |
| 污染等级 | 2 |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距30 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 是 |
| 侧边组件类型 | 铝 |
| 阻燃等级，符合UL 94 | V0 (壳体、接线端子) |
| 盖罩型号 | 聚碳酸酯 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 振动（操作） | 10 Hz ... 50 Hz，振幅 ±0.2 mm (IEC 60068-2-6) 50 Hz ... 150 Hz，2.3g，90 分钟 |
| 最大高度 | ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m) |
| 环境温度（调试类型测试） | -40 °C |
| 冲击力（运行） | 每个空间方向上30g，18 ms (IEC 60068-2-27) |
| 低压指令 | 符合低电压指令2014/35/EC |
| 抗干扰 | 抗干扰性符合EN 61000-6-1（ 住宅）、EN 61000-6-2（ 工业） |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 辐射干扰 | 噪音干扰符合EN 61000-6-3（ 住宅和商业）以及EN 61000-6-4( 工业）标准的要求 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 6 kV (强度测试 3) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 非对称 2 kV (强度测试 3) |
| 输出 | 非对称 2 kV (强度测试 3) |
| 备注 | 标准 A |
| 信号 | 非对称 1 kV (强度测试 3) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 对称 1 kV (强度测试 3) 非对称 2 kV (强度测试 3) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 230 V AC |
| 频率 | 50 Hz |
| 压降 | 70 % |
| 时间段数量 | 25 周期 |
| 备注 | 标准 A |
| 附加信息 | 等级3 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| EN 61010-2-201 | III (≤ 2000 m) II (≤ 5000 m) |
| 冲击电流 | < 17 A (25 °C) |
| 连接方式 | 直插式连接 |
| 刚性 | 0.2 mm² ... 4 mm² 1.5 mm² (推荐) |
| 信号类型 | LED DC OK – 信号状态运行 (UN = 24 V DC，IOut = IN) |
| 功能 | 可视化运行状态显示 |
| 颜色 | 红色、黄色、绿色（彩色LED） |
| LED熄灭 | 无交流输入电源电压 (熄灭) |
| LED呈（绿色），DC OK | UOut > 21 V DC和IOut < 0.9 x IN (亮起（绿灯），DC OK) |
| LED呈（黄色），输出电流>90% | UOut > 21 V DC 和IOut > 0.9 x IN (亮起（黄灯），IOut > 90%) |
| LED呈（红色），短路电流 | UOut < 21 V DC 和 IOut > 0.9 x IN (亮起（红灯），ISHORT) |
| LED呈（红色闪烁），过电压保护 | UOUT > OVP (Over voltage protection) (亮起（红灯闪烁）) |
| 电耗量 | 2.6 A (100 V AC) 2.2 A (120 V AC) 1.2 A (230 V AC) 1.1 A (240 V AC) |
| 电源电压的电压类型 | AC |
| 电网缓冲时间 | 典型值 27 ms (120 V AC) 典型值 28 ms (230 V AC) |
| 设备电源保险丝 | 6.3 A 内置（设备保护） |
| 推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C、D、K或类似) |
| PE放电电流 | < 3.5 mA |
| 额定输出电压 | 24 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 振幅因数 | 典型值 1.75 (120 V AC) 典型值 1.7 (230 V AC) |
| 并连 | 是，用于提高效率和冗余 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 35 V DC |
| 残波 | 典型值 50 mVSS (额定值) |
| 上升时间 | ≤ 1 s (UOut = 10 % ... 90 %) |
| 最小空载功耗 | < 1.2 W (120 V AC) |
| 最大空载功耗 | < 1.3 W (230 V AC) |
| 最小额定负载功耗 | < 14.5 W (120 V AC) |
| 开关触点（浮地） | OptoMOS |
| 开关电压 | 最大 30 V DC (SELV) |
| 位置 | 3.x |
| 位置标识 | 3.1 (13)， 3.2 (14) |
| 电流承载能力 | 最大 100 mA |
| 状态条件 | UOut > 21 V DC和IOut < 0.9 x IN (触点闭合) UOut < 21 V DC或IOut > 0.9 x IN（平均超过60 s） (触点打开) |
| 位置 | 3.x |
| 环保指令 | RoHS指令2011/65/EU WEEE Reach |
| 标准标识 | 高达1100 V的电源装置的安全（绝缘距离） |
| 标准/规格 | DIN EN 61558-2-16 |
| 标准标识 | 电气安全 |
| 标准/规格 | IEC 61010-2-201 (SELV) |
| 标准标识 | 高压装置配备电子设备 |
| 标准/规格 | EN 50178/VDE 0160 (PELV) |
| 标准标识 | 测量、控制和实验室使用的设备的安全 |
| 标准/规格 | IEC 61010-1 |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准标识 | 安全隔离 |
| 标准/规格 | IEC 61558-2-16 IEC 61010-2-201 |
| 标准标识 | 谐波电流限制标准 |
| 标准/规格 | EN 61000-3-2 |
| 标识 | UL/C-UL Listed UL 61010-2-201 |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-3-2 EN 61000-3-2（A类） |
| 频率范围 | 0 kHz ... 2 kHz |
| 标准/规程 | EN 61000-3-3 EN 61000-3-3 |
| 功率因数（cos phi） | 0.95 (230 V AC) |
| 输入电压范围 | 100 V DC ... 240 V DC ±10 % 160 V DC ... 240 V DC ±10 % (UL) |
| 国家电网典型电压 | 120 V AC 230 V AC |
| 内置保险丝保护 | 否 |
| 位置标识 | 1.1 (L/+)， 1.2 (N/-)， 1.3 () |
| 柔性 | 0.2 mm² ... 2.5 mm² 1.5 mm² (推荐) |
| 柔性带没有塑料套管的冷压头 | 0.25 mm² ... 2.5 mm² 1.5 mm² (推荐) |
| 柔性带配有塑料套管的冷压头 | 0.25 mm² ... 2.5 mm² 1.5 mm² (推荐) |
| 刚性 (AWG) | 24 ... 12 (Cu) 16 (推荐) |
| 剥线长度 | 10 mm (刚性/柔性/冷压头) |
| 标准标识 | 电源变化/欠压 |
| 标准/规格 | SEMI F47 EN 61000-4-11 |
| 标识 | PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS (EN) . This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only. (FR) . Cet appareil convient uniquement po |
| EN 61010-1 | III (≤ 2000 m) II (≤ 5000 m) |
| 位置 | 1.x |

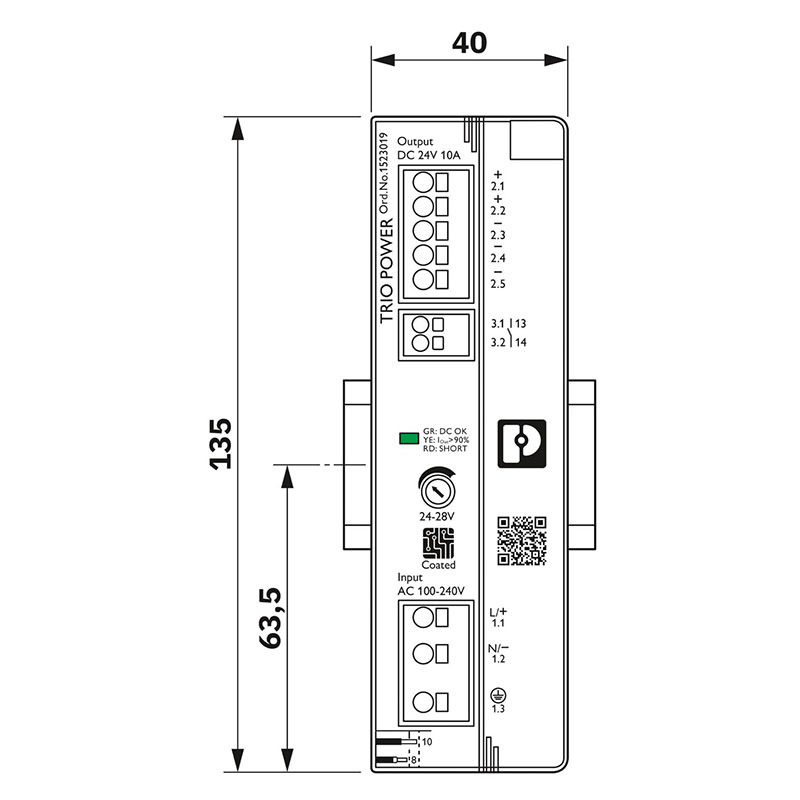

| 宽度 | 40 mm |
| 高度 | 135 mm |
| 深度 | 132 mm 125 mm (设备深度（ DIN导轨安装式）) |
| 标识 | UL/C-UL Listed UL 61010-1 |
| 冲击电流积分 (I2t) | < 0.5 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz ±10 % |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 28 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 10 A |
| Dynamic Boost (IDyn.Boost) | 最大 15 A (5 s) |
| 输出功率（ PN ） | 240 W |
| 输出功率（ P动态 裕度 ） | 最大 360 W (5 s) |
