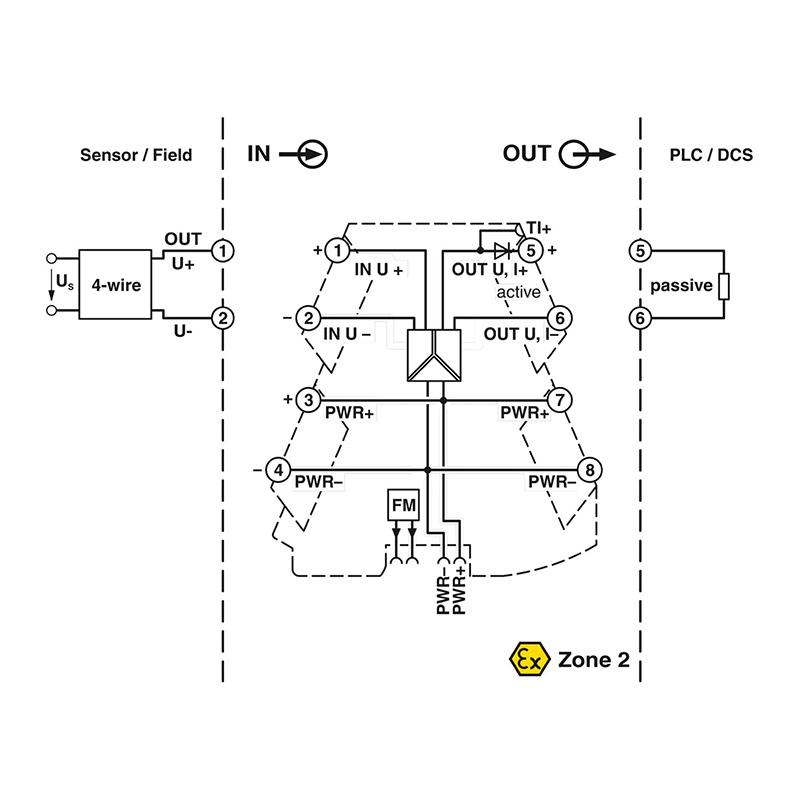

| 电压输入信号 | -50 mV ... 50 mV (通过DIP开关) 0 mV ... 240 mV (通过DIP开关) -240 mV ... 240 mV (通过DIP开关) 0 mV ... 200 mV (通过DIP开关) -200 mV ... 200 mV (通过DIP开关) 0 mV ... 150 mV (通过DIP开关) -150 mV ... 150 mV (通过DIP开关) 0 mV ... 120 mV (通过DIP开关) -120 mV ... 120 mV (通过DIP |
| 输入数目 | 1 |
| 可配置／可编程 | 是 |
| 输入信号 | 电压 |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² (带冷压头) 0.14 mm² ... 2.5 mm² (不带冷压头) |
| 连接方式 | 直插式连接 |
| 电气隔离 | 3端隔离 |
| 输入和输出之间的电流隔离 | 是 |
| 截止频率（3dB） | 30 Hz (通过DIP开关) 5 kHz (通过DIP开关) |
| 产品类型 | 隔离放大器 |
| 产品系列 | MINI Analog Pro |
| 型号 | 隔离放大器 |
| 通道数目 | 1 |
| 组态 | DIP开关 |
| 产品审核修订 | 06 |
| 宽度 | 6.2 mm |
| 高度 | 109.81 mm |
| 深度 | 119.2 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。 |
| 安装位置 | 任意 |
| 螺纹类型 | () |
| 外壳材料 | PBT |
| 颜色 | 灰色 (RAL 7042) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 电气隔离 | 3端隔离 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 标准/规程 | EN 61000-4-2 |
| 备注 | 必须采取安全措施以防止静电放电。 |
| 标准/规程 | EN 61000-4-3 |
| 品名 | 电磁RF场 |
| 标准/规程 | EN 61000-4-4 |
| 品名 | 快速瞬变（脉冲串） |
| 标准/规程 | EN 61000-4-6 |
| 品名 | 传导干扰 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 防爆安装 (EPL) | Gc Div. 2 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 保护等级 | IP20 (未经过UL认证) |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 (柔性) |
| 电源电压范围 | 9.6 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨）上) |
| 典型电流耗量 | 25 mA (24V DC有负载情况下的电流输出) |
| 额定供电电压 | 24 V DC |
| 状态显示 | 绿色 LED (电源电压) |
| 标识 | Ex ec ic IIC T4 Gc |
| 证书 | IECEx BVS 19.0041X |
| 标识 | UL 508 Listed Class I, Zone 2, Group IIC T6 Class I, Div. 2, Groups A, B, C, D T6 |
| 证书 | DNV GL TAA00002UA |
| Temperature | B |
| Humidity | B |
| 振动 | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 短路电流 | < 32 mA |
| 标识 | 。 II 3 G Ex ec ic IIC T4 Gc |
| 证书 | BVS 19 ATEX E 047 X |
| 标准/规程 | EN 61000-4-5 |
| 过电压类别 | II |
| 污染等级 | 2 |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 3 kV AC (50 Hz, 60 s) |
| 绝缘 | 强化绝缘符合IEC/EN 61010-1 |
| 最大电流输出信号 | 22 mA |
| 负载/输出负载电流输出 | ≤ 600 Ω (当20 mA时) |
| 标识 | 。 II 3 G Ex ec ic IIC T4 Gc |
| 证书 | PxCIF21UKEX2902000X |
| 标识 | Ex nA ic IIC T4 Gc |
| 标准/规程 | GB 3836.1 GB 3836.8 GB 3836.4 |
| 最大传输误差 | ≤ 0.1 % (终值的) |
| 波动 | < 20 mVSS (在600 Ω时) < 20 mVSS (在600 Ω时) |
| 最大温度系数 | 0.01 %/K |
| 标识 | m 2Ex ec ic IIC T4 Gc |
| 证书 | BY/112 02.01 TP012 103.01 00079 |
| 阶跃响应（10-90%） | < 8.5 ms (带30 Hz过滤器) |
| 输入电压的输入电阻 | > 10 kΩ |
| 电流输出信号 | 0 mA ... 20 mA (通过DIP开关) 4 mA ... 20 mA (通过DIP开关) |
| 负载/输出负载电压输出 | ≥ 10 kΩ |
| 最大电压输入信号 | 33 V |
| 证书 | CE合规 |
| 无负载电压 | < 17 V |
| 输出数目 | 1 |
| 电压输出信号 | 0 V ... 5 V (通过DIP开关) -10 V ... 10 V (通过DIP开关) 2 V ... 10 V (通过DIP开关) 0 V ... 10 V (通过DIP开关) -5 V ... 5 V (通过DIP开关) 1 V ... 5 V (通过DIP开关) |
| 可配置／可编程 | 是 |
| 功耗 | ≤ 800 mW (IOUT = 20 mA，9.6 V DC，600 Ω负载) |
