| 剥线长度 | 10 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² (带冷压头) 0.14 mm² ... 2.5 mm² (不带冷压头) |
| 连接方式 | 螺钉连接 |
| 阶跃响应（0-99%） | 300 ms 570 ms 300 ms 380 ms 570 ms |
| 切换点精度 | < 0.1 % |
| 产品类型 | 阈值开关 |
| 产品系列 | MINI Analog Pro |
| 型号 | 隔离放大器 |
| 通道数目 | 1 |
| 组态 | DIP开关 应用程序 软件 |
| 产品审核修订 | 05 |
| 污染等级 | 2 |
| 过电压类别 | II |
| 宽度 | 6.2 mm |
| 高度 | 109.81 mm |
| 深度 | 119.2 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。 |
| 安装位置 | 任意 |
| 螺纹类型 | () |
| 外壳材料 | PBT |
| 颜色 | 灰色 (RAL 7042) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 防爆安装 (EPL) | Gc Div. 2 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 保护等级 | IP20 (未经过UL认证) |
| 海拔 | ≤ 2000 m |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 (柔性) |
| 电源电压范围 | 9.6 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨）上) |
| 典型电流耗量 | 20 mA (12 V DC) 10 mA (24 V DC) |
| 额定供电电压 | 24 V DC |
| 状态显示 | 绿色 LED (电源电压) 黄色 LED (开关输出) |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | IECEx BVS 20.0017X |
| 标识 | UL 508 Listed Class I, Zone 2, Group IIC T6 Class I, Div. 2, Groups A, B, C, D T6 |
| 允许的导线最大总电阻 | ≤ 25 Ω (每条线路，3线制或4线制技术中的RTD) ≤ 50 Ω (每条线路，2线制制技术中的RTD) |
| 证书 | DNV GL TAA000021E Rev. 1 |
| Temperature | B |
| Humidity | B |
| 振动 | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 错误指示 | 红色LED |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | BVS 20 ATEX E 024 X |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 3 kV AC (50 Hz, 60 s) |
| 绝缘 | 强化绝缘符合IEC/EN 61010-1 |
| 可用的传感器类型（RTD） | 铂、镍、铜传感器 |
| 可配置／可编程 | 是 |
| 输入数目 | 1 |
| 可用的传感器类型（TC） | B、E、J、K、N、R、S、T、L、U、A-1、A-2、A-3、M、L |
| 有效输入源 | 电阻温度计 热电偶 |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIF21UKEX2902049X |
| 标识 | Ex nA IIC T4 Gc |
| 证书 | NEPSI GYJ21.1041X |
| 最大温度系数 | 0.01 %/K |
| 标识 | 2Ex ec IIC T4 Gc |
| 证书 | BY/112 02.01 TP012 103.01 00081 |
| 线性电阻测量范围 | 0 Ω ... 4000 Ω (RTD) |

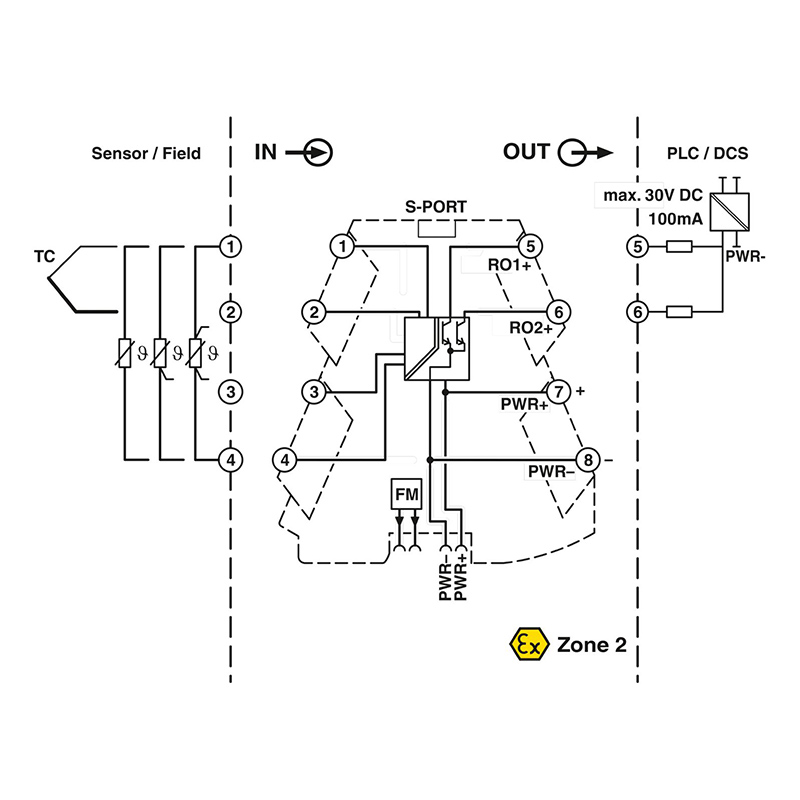

| 连接系统 | 2，3，4线 |
| 输出数目 | 2 |
| 触点类型 | 2个 N/O触点 |
| 最大切换电压 | 30 V DC |
| 最大切换电流 | 100 mA (30 V) |
| 组态 | DIP开关 应用程序 软件 |
| 连接方式 | Micro USB B型 |
| 输入数目 | 1 |
| 温度测量范围 | -250 °C ... 2500 °C (RTD) |
| 传感器类型: | 500 °C ... 1820 °C -200 °C ... 800 °C -200 °C ... 100 °C 0 °C ... 1800 °C 0 °C ... 1800 °C -200 °C ... 600 °C -200 °C ... 900 °C -200 °C ... 400 °C -50 °C ... 1768 °C -50 °C ... 1768 °C -200 °C ... 1300 °C -250 °C ... 1372 °C |
| 传感器输入电流 | = 200 µA (RTD) |
| 线性mV信号范围 | -500 mV ... 500 mV (RTD) |
