MINI MCR-2-UNI-UI-UIRO-PT - 隔离放大器

2902028

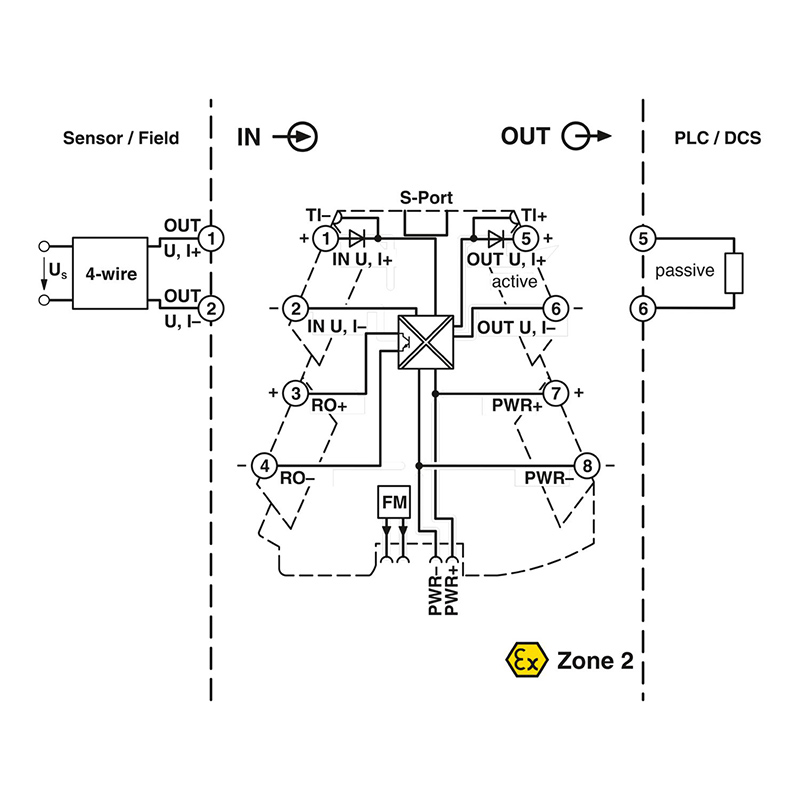

可通用组态的4端隔离放大器，采用开关输出和插拔式连接技术，用于模拟信号的电隔离。通过 DIP开关或软件进行组态。插拔式连接技术，标准组态。可组态、可自由调节的4端隔离放大器，采用开关输出和插拔式连接技术，用于标准信号的电隔离、转换、放大和过滤。电流信号0 mA ... 24 mA和电压信号0 V ... 12 V均可在输入侧进行处理。信号0 mA ... 21 mA和0 V ... 10.5 V均可以在输出侧提供。最小测量量程为1 mA和0.5 V。测量量程大于 10 mA和5 V便可以确保达到完全的精确度。您可以使用免费软件解决方案中的一个来为设备组态。可通过设备上的DIP开关直接在设备上对默认设置进行组态（见组态表）。测量变送器支持故障监控和NFC通信。

产品优势：

咨询订购

189 5170 2156

产品详情

技术数据

输入数据

信号: 电流/电压

输入数目

电压输入信号

0 V ... 10 V (通过DIP开关) 0 V ... 12 V (可通过软件进行设置) 5 V ... 1 V (通过DIP开关) 5 V ... 0 V (通过DIP开关) 10 V ... 2 V (通过DIP开关) 10 V ... 0 V (通过DIP开关) 1 V ... 5 V (通过DIP开关) 0 V ... 5 V (通过DIP开关) 2 V ... 10 V (通过DIP开关)

可配置／可编程

是

电气特性

电气隔离

4路隔离

输入和输出之间的电流隔离

是

阶跃响应（0-99%）

140 ms (15 Hz样品率) 25 ms (240 Hz采样率，只能通过软件进行设置) 45 ms (60 Hz样品率)

产品属性

产品类型

隔离放大器

产品系列	MINI Analog Pro

型号

隔离放大器

通道数目

组态	DIP开关应用程序软件

数据管理状态

产品审核修订

尺寸

宽度

6.2 mm

高度

109.81 mm

深度

119.2 mm

安装

安装类型

DIN导轨安装

组装说明	DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。

安装位置

任意

螺纹类型

()

材料规格

外壳材料

PBT

颜色	灰色 (RAL 7042)

铁路车辆的防火保护 (DIN EN 45545-2) R22

HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R23

HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R24

HL 1 - HL 2

环境和真实条件

环境条件

保护等级	IP20 (未经过UL认证)

环境温度（运行）

-40 °C ... 70 °C

环境温度（存放/运输）

-40 °C ... 85 °C

允许湿度（运行）

5 % ... 95 % (无冷凝)

海拔

≤ 2000 m

标准和规范

电气隔离

4路隔离

认证

证书

CE合规

电磁兼容数据

抗干扰	EN 61000-6-2

电磁兼容性

符合EMC条例

发射干扰	EN 61000-6-4

注意事项	受到干扰时，那有可能是最小的偏差。

静电放电

标准/规程

EN 61000-4-2

备注	必须采取安全措施以防止静电放电。

高频电磁场

标准/规程

EN 61000-4-3

品名

电磁RF场

测量范围最终值的典型偏差

0.2 %

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

品名

快速瞬变（脉冲串）

测量范围最终值的典型偏差

0.1 %

传导干扰

标准/规程

EN 61000-4-6

品名

传导干扰

测量范围最终值的典型偏差

2.8 %

说明

使用限制

EMC说明

EMC：A类产品，参见下载区内的制造商声明

Ex数据

防爆安装 (EPL)

Gc Div. 2

柔性导线横截面

0.14 mm² ... 2.5 mm²

可连接导向横截面 AWG

24 ... 12 (柔性)

电源

电源电压范围

9.6 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

典型电流耗量

32 mA (24 V DC) 63 mA (12 V DC)

额定供电电压

24 V DC

信号处理

状态显示	绿色 LED (电源电压) 黄色 LED (开关输出)

IECEx

标识	Ex ec IIC T4 Gc

证书	IECEx BVS 19.0072X

UL，美国 / 加拿大

标识	UL 508 Listed Class I, Zone 2, Group IIC T6 Class I, Div. 2, Groups A, B, C, D T6

造船业许可

证书	DNV GL TAA000021E Rev. 1

DNV GL数据

Temperature

Humidity

振动

EMC

Enclosure

Required protection according to the Rules shall be provided upon installation on board

错误指示

红色LED

ATEX

标识	® II 3 G Ex ec IIC T4 Gc

证书	BVS 19 ATEX E 083 X

功耗

电涌电流负载（电涌）

标准/规程

EN 61000-4-5

接口

数据: IFS接口

连接方式	Micro USB B型

绝缘特性: GB Standard

过电压类别

污染等级

温度系数，典型值

0.01 %/K

电气隔离输入/输出/电源

额定绝缘电压

300 Vrms

测试电压	3 kV AC (50 Hz, 60 s)

绝缘	强化绝缘符合IEC/EN 61010-1

最大电流输出信号

24.6 mA

负载/输出负载电流输出

≤ 600 Ω (当20 mA时)

UKCA Ex (UKEX)

标识	® II 3 G Ex ec IIC T4 Gc

证书	PxCIF21UKEX2905026X

CCC / China-Ex

标识	Ex nA IIC T4 Gc

证书	NEPSI GYJ21.1123X

GB Standard

标准/规程

GB 3836.1 GB 3836.8

最大传输误差

0.1 % (终值的)

波动	< 20 mVSS (在600 Ω时)

最大温度系数

0.01 %/K

EAC Ex

标识	2Ex ec IIC T4 Gc

证书	BY/112 02.01 TP012 103.01 00079

最大电流输入信号

24 mA

输入电压的输入电阻

> 120 kΩ

输入电流的输入电阻

大约 50 Ω (+0.7 V用于测试二极管)

负载/输出负载电压输出

≥ 10 kΩ

最大电压输入信号

12 V

电流输入信号

0 mA ... 20 mA (通过DIP开关) 0 mA ... 24 mA (可通过软件进行设置) 10 mA ... 2 mA (通过DIP开关) 10 mA ... 0 mA (通过DIP开关) 20 mA ... 4 mA (通过DIP开关) 20 mA ... 0 mA (通过DIP开关) 2 mA ... 10 mA (通过DIP开关) 0 mA ... 10 mA (通过DIP开关) 4 mA ... 20 mA (通过DIP开关)

信号: 电流/电压

可配置／可编程

是

电压输出信号

0 V ... 10 V (通过DIP开关) 1 V ... 5 V (通过DIP开关) 0 V ... 5 V (通过DIP开关) 2 V ... 10 V (通过DIP开关)

输出数目

输出数据切换: 晶体管

输出数目

触点类型

1个N/O 触点

最小切换电压

1 V
