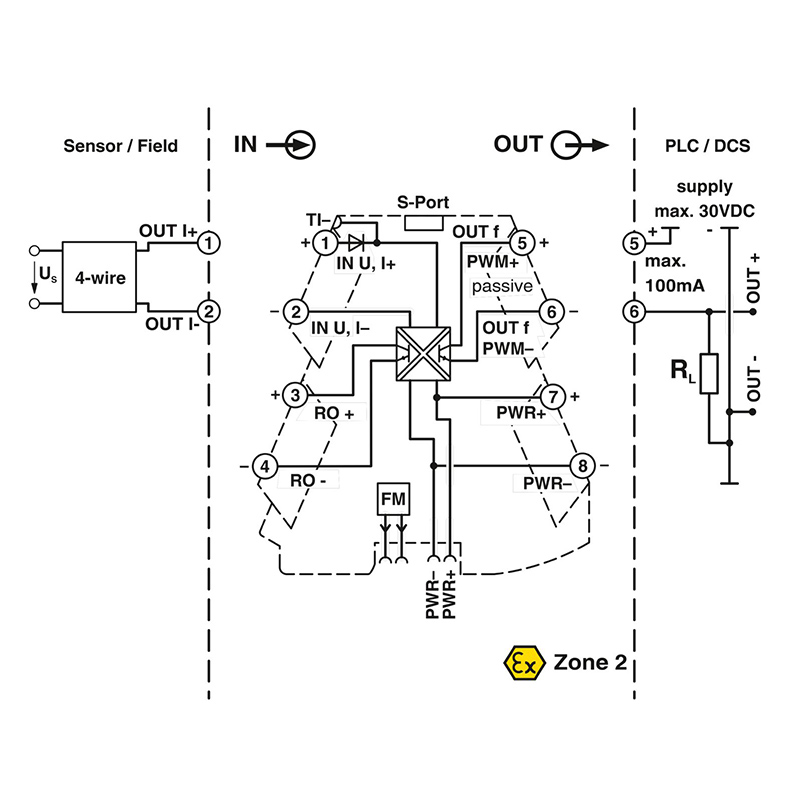

剥线长度 | 10 mm |
螺纹 | M3 |
刚性导线横截面 | 0.2 mm² ... 1.5 mm² (带冷压头) 0.14 mm² ... 2.5 mm² (不带冷压头) |
连接方式 | 螺钉连接 |
输入和输出之间的电流隔离 | 是 |
阶跃响应(0-99%) | 120 ms (15 Hz样品率) 20 ms (240 Hz采样率,只能通过软件进行设置) 40 ms (60 Hz样品率) 130 ms (15 Hz样品率) 15 ms (240 Hz采样率,只能通过软件进行设置) 35 ms (60 Hz样品率) |
产品类型 | Frequency value transformer |
产品系列 | MINI Analog Pro |
型号 | 隔离放大器 |
通道数目 | 1 |
组态 | DIP开关 应用程序 软件 |
产品审核修订 | 05 |
污染等级 | 2 |
过电压类别 | II |
宽度 | 6.2 mm |
高度 | 109.81 mm |
深度 | 119.2 mm |
安装类型 | DIN导轨安装 |
组装说明 | DIN导轨连接器可用于桥接电源电压。 它可以卡接到35 mm EN 60715 DIN导轨上。 |
安装位置 | 任意 |
螺纹类型 | () |
外壳材料 | PBT |
颜色 | 灰色 (RAL 7042) |
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
保护等级 | IP20 (未经过UL认证) |
环境温度(运行) | -40 °C ... 70 °C |
环境温度(存放/运输) | -40 °C ... 85 °C |
允许湿度(运行) | 5 % ... 95 % (无冷凝) |
海拔 | ≤ 2000 m |
证书 | CE合规 |
抗干扰 | EN 61000-6-2 |
电磁兼容性 | 符合EMC条例 |
发射干扰 | EN 61000-6-4 |
注意事项 | 受到干扰时,那有可能是最小的偏差。 |
EMC说明 | EMC:A类产品,参见下载区内的制造商声明 |
防爆安装 (EPL) | Gc Div. 2 |
柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
最大负载电流 | 100 mA |
可连接导向横截面 AWG | 24 ... 12 (柔性) |
电源电压范围 | 9.6 V DC ... 30 V DC (DIN导轨总线连接器( ME 6,2 TBUS-2 1,5/5-ST-3,81 GN,订货号2869728)可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨)上) |
典型电流耗量 | 27 mA (12 V DC) 13.5 mA (24 V DC) |
额定供电电压 | 24 V DC |
错误指示 | 红色LED |
标识 | Ex ec IIC T4 Gc |
证书 | IECEx BVS 19.0072X |
标识 | UL 508 Listed Class I, Zone 2, Group IIC T6 Class I, Div. 2, Groups A, B, C, D T6 |
最大切换电压 | 30 V DC |
证书 | DNV GL TAA000021E Rev. 1 |
Temperature | B |
Humidity | B |
振动 | A |
EMC | A |
Enclosure | Required protection according to the Rules shall be provided upon installation on board |
紧固扭矩 | 0.5 Nm ... 0.6 Nm |
标识 | 。 II 3 G Ex ec IIC T4 Gc |
证书 | BVS 19 ATEX E 083 X |
输出数目 | 1 |
连接方式 | Micro USB B型 |
温度系数,典型值 | 0.01 %/K |
额定绝缘电压 | 300 Vrms |
测试电压 | 3 kV AC (50 Hz, 60 s) |
绝缘 | 强化绝缘符合IEC/EN 61010-1 |
标识 | 。 II 3 G Ex ec IIC T4 Gc |
证书 | PxCIF21UKEX2905026X |
标识 | Ex nA IIC T4 Gc |
证书 | NEPSI GYJ20.1318X |
最大传输误差 | ≤ 0.1 % (> 7 kHz ≤ 0.2 %) |
最大温度系数 | < 0.01 %/K |
标识 | m 2Ex ec IIC T4 Gc |
证书 | BY/112 02.01 TP012 103.01 00081 |
最大电流输入信号 | 24 mA |
输入电压的输入电阻 | > 120 kΩ |
输入电流的输入电阻 | ~ 50 Ω (+0.7 V用于测试二极管) |
最大电压输入信号 | 12 V |
电流输入信号 | 0 mA ... 20 mA (通过DIP开关) 0 mA ... 24 mA (可通过软件进行设置) 10 mA ... 2 mA (通过DIP开关) 10 mA ... 0 mA (通过DIP开关) 20 mA ... 4 mA (通过DIP开关) 20 mA ... 0 mA (通过DIP开关) 2 mA ... 10 mA (通过DIP开关) 0 mA ... 10 mA (通过DIP开关) 4 mA ... 20 mA (通过DIP开关) |
输出数目 | 1 |
触点类型 | 1个N/O 触点 |
最小切换电压 | 1 V DC |
最大切换电压 | 30 V DC |
最小切换电流 | 100 µA |
最大切换电流 | 100 mA (30 V DC) |
组态 | DIP开关 应用程序 软件 |
输入数目 | 1 |
可配置/可编程 | 是 |
电压输入信号 | 0 V ... 10 V (通过DIP开关) 0 V ... 12 V (可通过软件进行设置) 5 V ... 1 V (通过DIP开关) 5 V ... 0 V (通过DIP开关) 10 V ... 2 V (通过DIP开关) 10 V ... 0 V (通过DIP开关) 1 V ... 5 V (通过DIP开关) 0 V ... 5 V (通过DIP开关) 2 V ... 10 V (通过DIP开关) |
频率输出 | 0 Hz ... 10 kHz (通过DIP开关) 0 Hz ... 500 Hz (通过DIP开关) 0 Hz ... 1 kHz (通过DIP开关) 0 Hz ... 2.5 kHz (通过DIP开关) 0 Hz ... 5 kHz (通过DIP开关) 0 Hz ... 250 Hz (通过DIP开关) 0 Hz ... 100 Hz (通过DIP开关) |
最小负载 | 4 mA ≤ (UL / RL) ≤ 100 mA |
输出信号PWM | 15.6 kHz (10位,通过DIP开关) 31 Hz ... 15.6 kHz (可通过软件进行设置) 31 Hz (16位,通过DIP开关) 244 Hz (16位,通过DIP开关) 122 Hz (14位,通过DIP开关) 977 Hz (14位,通过DIP开关) 488 Hz (12位,通过DIP开关) 3.9 kHz (12位,通过DIP开关) 1.9 kHz (10位,通过DIP开关) |
上溢/下溢 | 可(通过软件)进行设置 |
