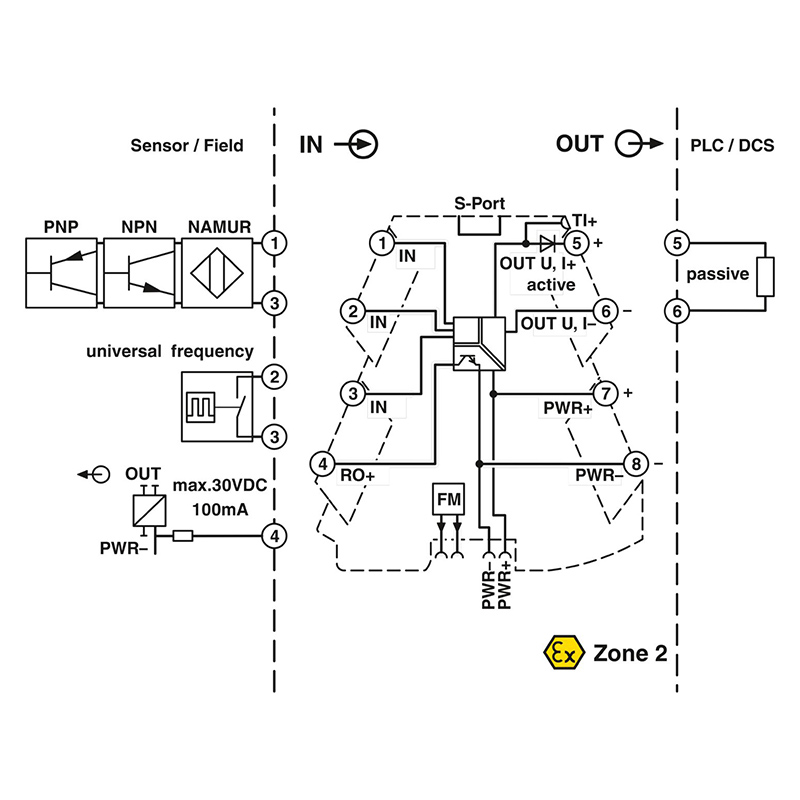

| 有效输入源 | NAMUR传感器 S0信号 TTL传感器 HTL编码器 增量式编码器（仅速度） 频率发生器 浮动触点（干触点） NPN/PNP晶体管输出 |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² (带冷压头) 0.14 mm² ... 2.5 mm² (不带冷压头) |
| 连接方式 | 直插式连接 |
| 阶跃响应（0-99%） | < 35 ms (f > 500 Hz) |
| 最大温度系数 | 0.01 %/K |
| 最大传输误差 | 0.1 % (频率(Hz/rpm)) 1 % (PWM 信号) |
| 产品类型 | Frequency value transformer |
| 产品系列 | MINI Analog Pro |
| 型号 | 隔离放大器 |
| 通道数目 | 1 |
| 组态 | DIP开关 应用程序 软件 |
| 产品审核修订 | 09 |
| 污染等级 | 2 |
| 过电压类别 | II |
| 宽度 | 6.2 mm |
| 高度 | 109.81 mm |
| 深度 | 119.2 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨连接器可用于桥接电源电压。 它可以卡接到35 mmEN 60715 DIN导轨上。 |
| 安装位置 | 任意 |
| 螺纹类型 | () |
| 外壳材料 | PBT |
| 颜色 | 灰色 (RAL 7042) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 标准/规程 | EN 61000-4-2 |
| 备注 | 必须采取安全措施以防止静电放电。 |
| 标准/规程 | EN 61000-4-3 |
| 品名 | 电磁RF场 |
| 测量范围最终值的典型偏差 | 0.2 % |
| 标准/规程 | EN 61000-4-4 |
| 品名 | 快速瞬变（脉冲串） |
| 测量范围最终值的典型偏差 | 0.1 % |
| 标准/规程 | EN 61000-4-6 |
| 品名 | 传导干扰 |
| 测量范围最终值的典型偏差 | 2.8 % |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 防爆安装 (EPL) | Gc Div. 2 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 保护等级 | IP20 (未经过UL认证) |
| 海拔 | ≤ 2000 m |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 (柔性) |
| 电源电压范围 | 9.6 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨）上) |
| 典型电流耗量 | 32 mA (24 V DC) |
| 额定供电电压 | 24 V DC |
| 状态显示 | 绿色 LED (电源电压) 黄色 LED (开关输出) |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | IECEx BVS 20.0017X |
| 标识 | UL 508 Listed Class I, Zone 2, Group IIC T5 Class I, Div. 2, Groups A, B, C, D T5 |
| 证书 | DNV GL TAA000021E Rev. 1 |
| Temperature | B |
| Humidity | B |
| 振动 | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 错误指示 | 红色LED |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | BVS 20 ATEX E 024 X |
| 输入数目 | 1 |
| 输入信号 | 频率 |
| 标准/规程 | EN 61000-4-5 |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 3 kV AC (50 Hz, 60 s) |
| 绝缘 | 强化绝缘符合IEC/EN 61010-1 |
| 最大电流输出信号 | 24.6 mA |
| 负载/输出负载电流输出 | ≤ 600 Ω (20 mA) |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIF21UKEX2902049X |
| 波动 | < 20 mVSS (600 Ω) < 20 mVSS (600 Ω) |
| 频率测量范围 | 0.002 Hz ... 200 kHz |
| 标识 | 2Ex ec IIC T4 Gc |
| 证书 | BY/112 02.01 TP012 103.01 00081 |
| 最大电压输出信号 | 12.3 V |
| 电流输出信号 | 4 mA ... 20 mA (通过DIP开关) 0 mA ... 20 mA (通过DIP开关) 0 mA ... 21 mA (可通过软件进行设置) 2 mA ... 10 mA (通过DIP开关) 0 mA ... 10 mA (通过DIP开关) |
| 负载/输出负载电压输出 | ≥ 10 kΩ |
| 最大电压输入信号 | 30 V (包括直流电压) |
| 可配置／可编程 | 是 |
| 电压输出信号 | 0 V ... 10 V (通过DIP开关) 0 V ... 10.5 V (可通过软件进行设置) 1 V ... 5 V (通过DIP开关) 0 V ... 5 V (通过DIP开关) 2 V ... 10 V (通过DIP开关) |
| 输出数目 | 1 |
| 功耗 | ≤ 1 W (IOUT = 20 mA，9.6 V DC，600 Ω负载) |
| 电压量程 | ≥ 2 V |
| PWM（范围） | 0.002 Hz ... 60 Hz (占空比 2 ... 98 %) 600 Hz ... 1000 Hz (占空比 20 ... 80 %) 300 Hz ... 600 Hz (占空比: 10 ... 90 %) 60 Hz ... 300 Hz (占空比: 5 ... 95 %) |
| 输出数目 | 1 |
| 触点类型 | 1个N/O 触点 |
| 最小切换电压 | 1 V |
| 最大切换电压 | 30 V DC |
| 最小切换电流 | 100 µA |
| 最大切换电流 | 100 mA (30 V) |
| 组态 | DIP开关 应用程序 软件 |
