| 输入数目 | 1 |
| 可配置／可编程 | 否 |
| 电流输出信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 无负载电压 | 大约 12.5 V |
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 26 ... 12 |
| 阶跃响应（0-99%） | < 500 ms |
| 最大温度系数 | < 0.02 %/K |
| 设定量程的传输故障 | （（50 K / Δ Temp）+ 0.05）% |
| 满量程传输故障 | ≤ 0.25 % |
| 产品类型 | 温度测量变送器 |
| 产品系列 | MINI Analog |
| 产品审核修订 | 09 |
| 污染等级 | 2 |
| 过电压类别 | II |
| 宽度 | 6.2 mm |
| 高度 | 93.1 mm |
| 深度 | 102.5 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
| 外壳材料 | PBT |
| 颜色 | 绿色 (RAL 6021) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2:2005 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 备注 | 必须采取安全措施以防止静电放电。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 环境温度（运行） | -10 °C ... 60 °C |
| 环境温度（存放/运输） | -20 °C ... 65 °C |
| 保护等级 | IP20 |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 最大电流耗量 | < 25 mA |
| 额定供电电压 | 24 V DC ±10 % |
| 功耗 | < 500 mW |
| 证书 | UKCA合规 |
| 额定绝缘电压 | 50 V AC/DC |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 基础隔离符合IEC/EN 61010 |

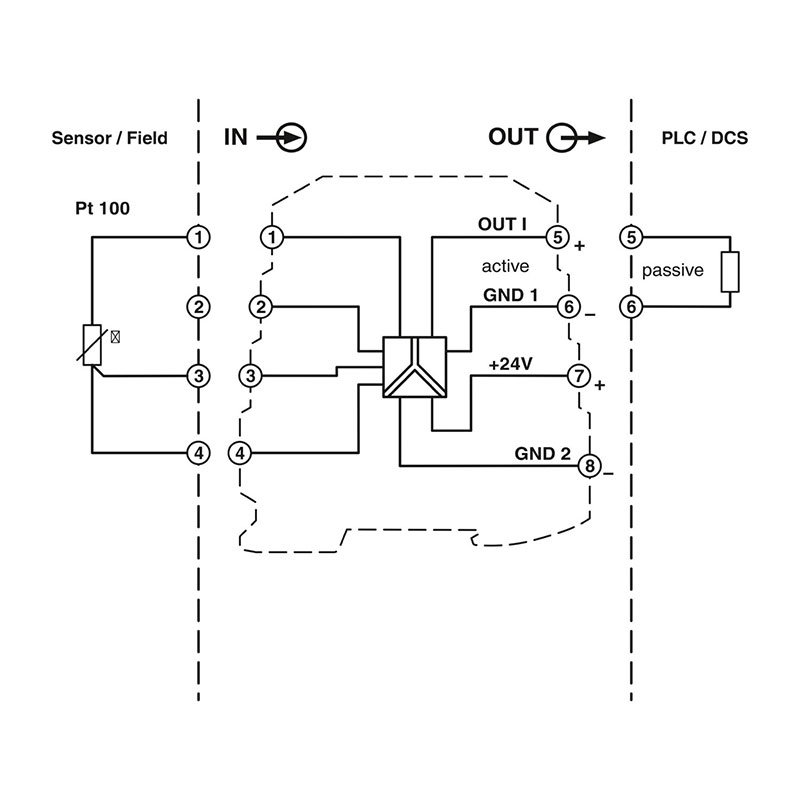

| 可用的传感器类型（RTD） | Pt 100（IEC 60751/EN 60751） |
| 温度测量范围 | -50 °C ... 200 °C |
| 允许的导线最大总电阻 | 10 Ω (每根电缆) |
| 传感器输入电流 | 1 mA (常数) |
| 传感器类型: | -50 °C ... 200 °C (可组态) |
| 连接系统 | 3线 |
| 最大电流输出信号 | 23 mA |
| 负载/输出负载电流输出 | < 500 Ω (当20 mA时) |
| 波动 | < 20 mVSS (500 Ω时) |
