MACX MCR-UI-UI-NC - 隔离放大器

2811446

可组态三端隔离放大器，带安全电气隔离，24 V，桥接供电。前置DIP开关；可设置超过1600种信号转换功能。标准组态（IN 0 ... 10 V/OUT 0 ... 20 mA），螺钉接线，SIL。

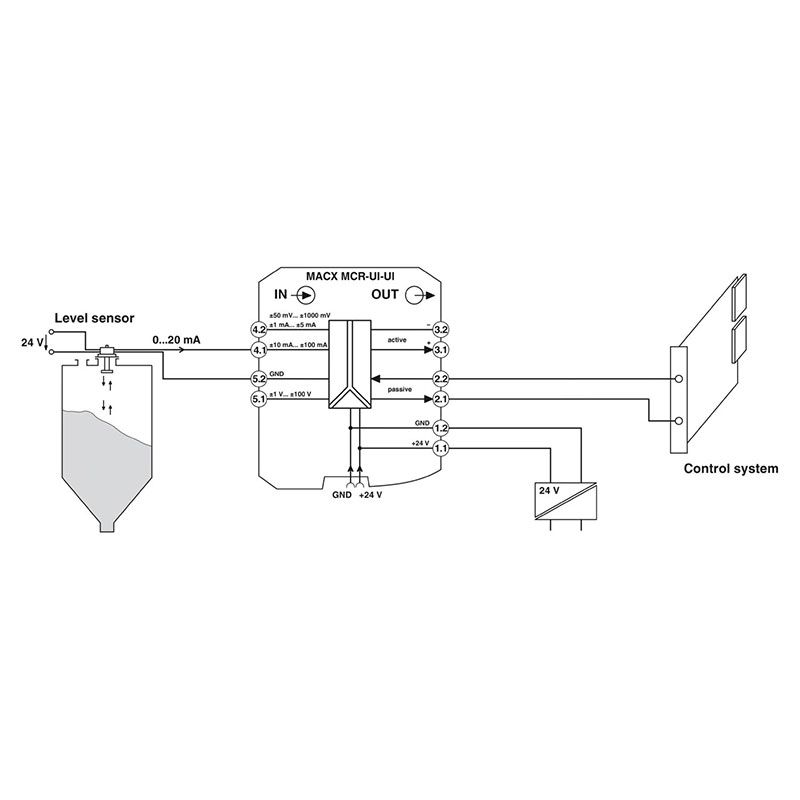

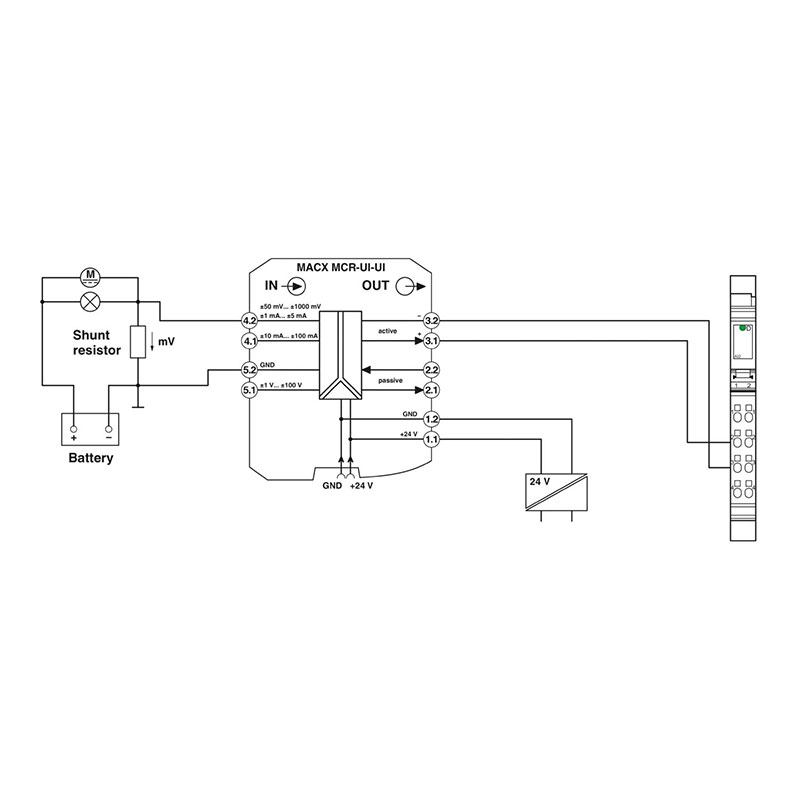

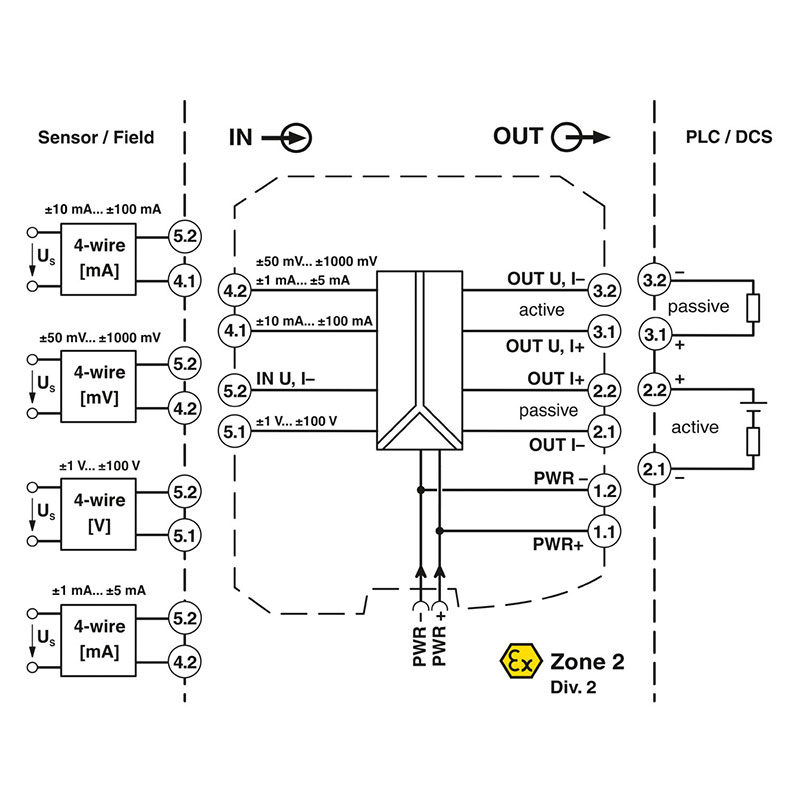

产品优势： • 通过DIN导轨连接器供电 • 可达SIL 2，符合EN 61508 • 3路电隔离 • 通过前置DIP开关可设置超过1600种信号转换功能 • 允许在2区内安装 • 用于隔离，过滤，放大和转换标准模拟信号的模拟隔离放大器 • 输入输出信号可组态，包括双极电流和电压信号 • 10 kHz极限频率，适用于时间要求严格的应用 • 电源电压的状态指示器 • 有源或无源输出 • 螺钉或回拉式弹簧连接（直插式连接）

咨询订购

189 5170 2156

产品详情

技术数据

输入数据

信号: 电流/电压

输入数目

电压输入信号

0 mV ... 50 mV 0 mV ... 100 mV 0 mV ... 75 mV 0 mV ... 60 mV0 mV ... 120 mV 0 mV ... 150 mV 0 mV ... 200 mV 0 mV ... 300 mV 0 mV ... 500 mV 0 V ... 1 V 0 V ... 1.5 V 0 V ... 2 V 0 V ... 3 V 0 V ... 5 V 0 V ... 10 V (可用DIP开关进行组态) 0 V ... 15 V 0 V ... 20 V

输出数据

信号: 电流/电压

输出数目

可配置／可编程

是，可切换

电压输出信号

0 V ... 10 V (可用DIP开关进行组态) -5 V ... 5 V -10 V ... 10 V 1 V ... 5 V 2 V ... 10 V 0 V ... 5 V

连接数据

剥线长度

7 mm

螺纹

紧固扭矩	0.5 Nm ... 0.6 Nm

刚性导线横截面

0.2 mm² ... 2.5 mm²

柔性导线横截面

0.2 mm² ... 2.5 mm²

连接方式

螺钉连接

可连接导向横截面 AWG

24 ... 14

电气特性

额定条件下的最大功耗

< 0.7 W (20 mA)

保护电路

瞬态保护

量程调整

± 4 %

调零

± 4 %

输入和输出之间的电流隔离

是

阶跃响应（10-90%）

35 µs (10 kHz) 11 ms (30 Hz)

截止频率（3dB）

10 kHz (可切换为30Hz)

产品属性

产品类型

隔离放大器

产品系列	MACX Analog

型号	隔离放大器，带SIL功能安全

通道数目

组态

DIP开关

数据管理状态

产品审核修订

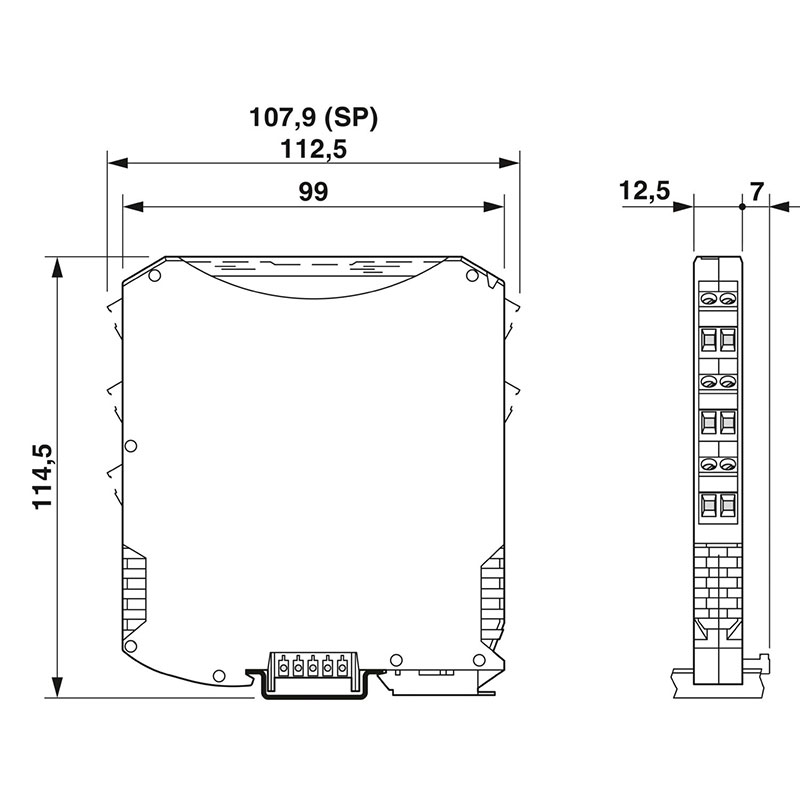

尺寸

宽度

12.5 mm

高度

112.5 mm

深度

113.7 mm

深度 NS 35/7,5

114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

安装

安装类型

DIN导轨安装

安装位置

任意

材料规格

外壳材料

PA 6.6-FR

颜色	灰色 (RAL 7042)

环境和真实条件

环境条件

保护等级	IP20 (未经过UL认证)

环境温度（运行）

-20 °C ... 70 °C

环境温度（存放/运输）

-40 °C ... 85 °C

电磁兼容数据

抗干扰	EN 61000-6-2

电磁兼容性

符合EMC条例

发射干扰	EN 61000-6-4

注意事项	受到干扰时，那有可能是最小的偏差。

高频电磁场

标准/规程

EN 61000-4-3

品名

电磁RF场

测量范围最终值的典型偏差

1 %

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

品名

快速瞬变（脉冲串）

测量范围最终值的典型偏差

1 %

传导干扰

标准/规程

EN 61000-4-6

品名

传导干扰

测量范围最终值的典型偏差

1 %

标准和规范

GB Standard

Ex数据

防爆安装 (EPL)

Gc Div. 2

电源

电源电压范围

9.6 V DC ... 30 V DC

功耗	500 mW (24V DC/20 mA)

额定电源电压范围

12 V DC ... 24 V DC -20 % ... +25 %

IECEx

标识	Ex ec IIC T4 Gc

证书	IECEx BVS 10.0044X

UL，美国 / 加拿大

标识	UL 61010 Listed Class I, Zone 2, Group IIC Class I, Div. 2, Groups A, B, C, D T6

造船业许可

证书	DNV GL TAA000020C

DNV GL数据

Temperature

Humidity

振动

EMC

Enclosure

Required protection according to the Rules shall be provided upon installation on board

ATEX

标识	。 II 3 G Ex ec IIC T4 Gc

证书	BVS 10 ATEX E 059 X

Safety Integrity Level (SIL, IEC 61508)

标识

INMETRO

标识	Ex ec IIC T4 Gc

证书	DNV 21.0063 X

负载/输出负载电流输出

≤ 600 Ω (20 mA；有源) 无源： ≤（ UB-2V）/Ioutmax

测试插座

最大直径

2 mm

海拔高度范围 (≤ 2000 m)

海拔	≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

环境温度（运行）

-20 °C ... 70 °C

海拔高度范围 (≤ 3000 m)

高度范围	> 2000 m ... 3000 m

环境温度（运行）

-20 °C ... 60 °C

额定绝缘电压

190 V

海拔高度范围 (≤ 4000 m)

高度范围	> 3000 m ... 4000 m

环境温度（运行）

-20 °C ... 55 °C

额定绝缘电压

63 V

海拔高度范围 (≤ 5000 m)

高度范围	> 4000 m ... 5000 m

环境温度（运行）

-20 °C ... 45 °C

额定绝缘电压

63 V

认证

证书

CE合规

UKCA Ex (UKEX)

标识	。 II 3 G Ex nA IIC T4 Gc

证书	PxCIF21UKEX2811284X

CCC / China-Ex

标识	Ex ec IIC T4 Gc

证书	2021122304114077

最大传输误差

≤ 0.1 % (比较最终值)

波动	< 10 mVrms

最大温度系数

0.0075 %/K

电压输入信号

2 V ... 10 V

电气隔离

测试电压	2.5 kV AC (50 Hz, 60 s)

过电压类别

污染等级

电气隔离输入/输出/电源 IEC/EN 61010-1

标准/规程

IEC/EN 61010-1

额定绝缘电压

300 Vrms

绝缘

安全隔离

电气隔离输入/输出/电源 IEC/EN 60079-7

标准/规程

IEC/EN 60079-7

额定绝缘电压

250 V AC/DC

最小电流输入信号

± 1 mA

最大电流输入信号

± 100 mA

输入电压的输入电阻

大约 1 MΩ (±1 V DC ... ±100 V DC)

输入电流的输入电阻

大约 10 Ω (±10 mA DC ... ±100 mA DC)

输出信号电压（反向）

0 V ... 2.5 V 0 V ... 5 V 0 V ... 10 V

电流输出信号

0 mA ... 5 mA 1 mA ... 5 mA 2 mA ... 10 mA 4 mA ... 20 mA -5 mA ... 5 mA -10 mA ... 10 mA -20 mA ... 20 mA 0 mA ... 20 mA (可用DIP开关进行组态) 0 mA ... 10 mA

电流输出信号（反向）

0 mA ... 5 mA 0 mA ... 10 mA 0 mA ... 20 mA

负载/输出负载电压输出

≥ 1 kΩ (10 V)

最小电压输入信号

± 50 mV

最大电压输入信号

± 100 V

电流输入信号

0 mA ... 1 mA (可用DIP开关进行组态) 0 mA ... 30 mA 0 mA ... 20 mA 0 mA ... 15 mA 0 mA ... 10 mA 0 mA ... 5 mA 0 mA ... 3 mA 0 mA ... 2 mA 0 mA ... 1.5 mA 0 mA ... 50 mA 0 mA ... 100 mA -1 mA ... 1 mA -1.5 mA ... 1.5 mA -3 mA ... 3 mA -5 mA ... 5 mA -10
