技术数据
输入数据
测量
| 输入电流范围 |
0 A AC/DC ... 11 A AC/DC (允许的连续过载：120%) |
| 测量范围 |
0 A AC/DC ... 1 A AC/DC
0 A AC/DC ... 10 A AC/DC
0 A AC/DC ... 5 A AC/DC |
输出数据
信号: 电流/电压
| 电压输出信号 |
0 V ... 5 V
5 V ... -5 V
5 V ... 1 V
5 V ... 0 V
10 V ... -10 V
10 V ... 2 V
10 V ... 0 V
-10 V ... 10 V
-5 V ... 5 V
2 V ... 10 V
0 V ... 10 V
1 V ... 5 V |
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
电气特性
| 阶跃响应（10-90%） |
330 ms (AC)
40 ms (DC) |
| 测试电压，输出／电源 |
500 V AC (50 Hz, 60 s) |
| 测试电压，输入／输出 |
4 kV AC (50 Hz, 60 s) |
| 测试电压，输入／电源 |
4 kV AC (50 Hz, 60 s) |
产品属性
数据管理状态
绝缘特性
尺寸

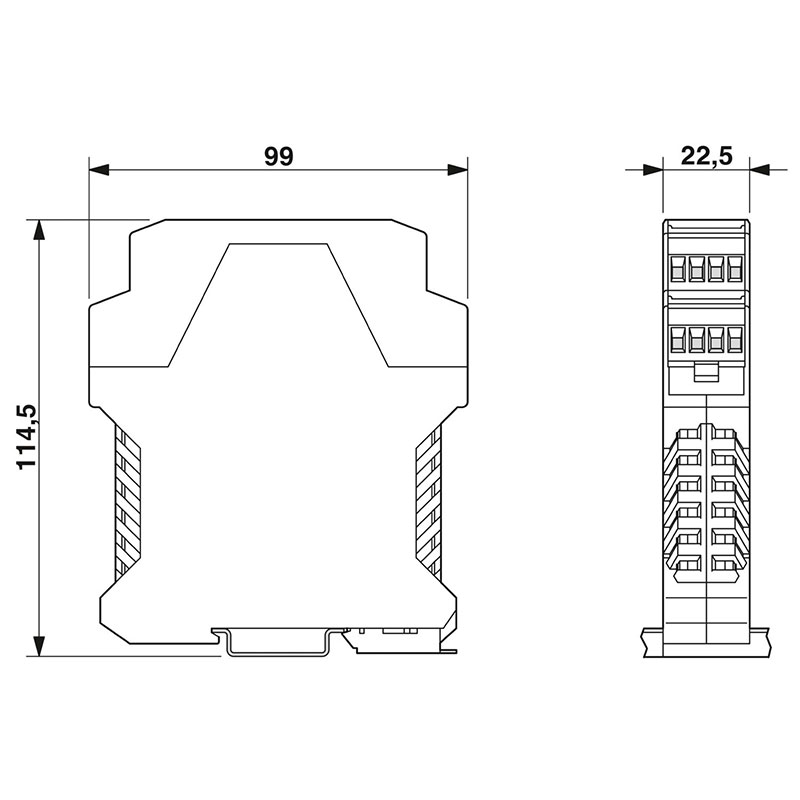

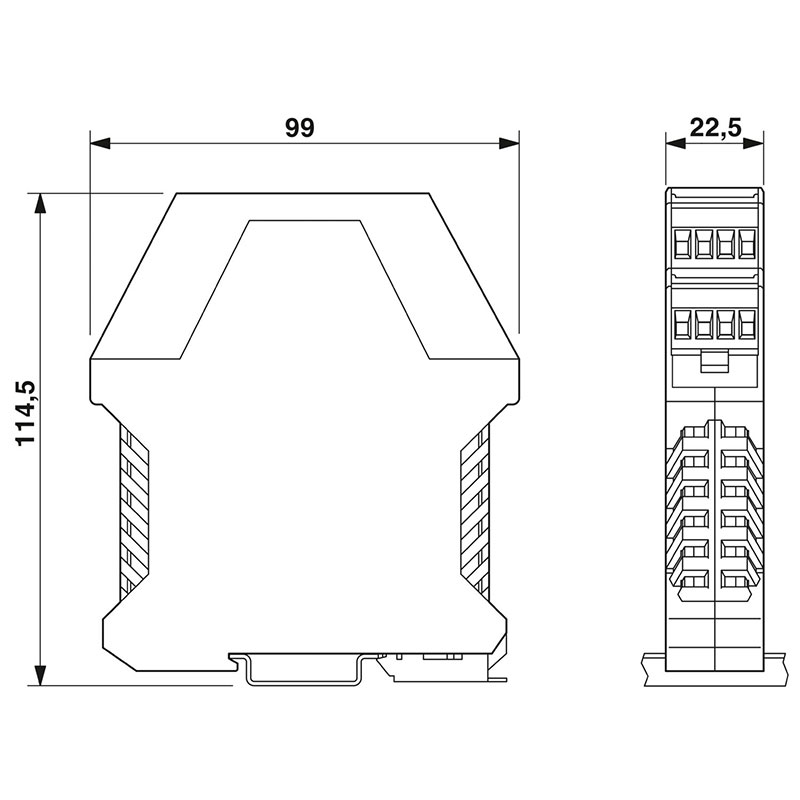

产品尺寸
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-20 °C ... 60 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
标准和规范
认证
CE
电源
| 电源电压范围 |
20 V DC ... 30 V DC |
信号处理
UL，美国 / 加拿大
Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous
Locations Only
电磁兼容数据
| 最大传输误差 |
< 0.5 % (额定状态下，额定值范围内) |
| 电流输出信号 |
0 mA ... 20 mA
20 mA ... 4 mA
20 mA ... 0 mA
4 mA ... 20 mA |
| 最小输入电流的设置范围 |
0 mA AC/DC ... 200 mA AC/DC |
| 最大输入电流的设置范围 |
0 A AC/DC ... 11 A AC/DC |
| LSB: 电流 |
1 µA (1 A)
2 µA (2 A)
5 µA (5 A)
10 µA (10 A)
50 µA (50 A)
100 µA (100 A) |
| 工作阈值 |
2 % (测量范围额定值1/5/10 A的) |
