| 输出数目 | 1 |
| 可配置／可编程 | 是，未组态 |
| 电压输出信号 | 0 V ... 5 V 10 V ... 0 V 1 V ... 5 V 0 V ... 10 V |
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 26 ... 12 |
| 额定条件下的最大功耗 | 235.5 mW |
| 保护电路 | 瞬态保护 |
| 电气隔离 | 3端隔离 |
| 阶跃响应（0-99%） | < 160 ms |
| 最大温度系数 | < 0.02 %/K |
| 设定量程的传输故障 | ((100 K / 设定测量温度范围 [K]) + 0.1)% |
| 满量程传输故障 | ≤ 0,2 % |
| 产品类型 | 温度测量变送器 |
| 产品系列 | MINI Analog |
| 通道数目 | 1 |
| 组态 | DIP开关 |
| 产品审核修订 | 15 |
| 污染等级 | 2 |
| 过电压类别 | II |

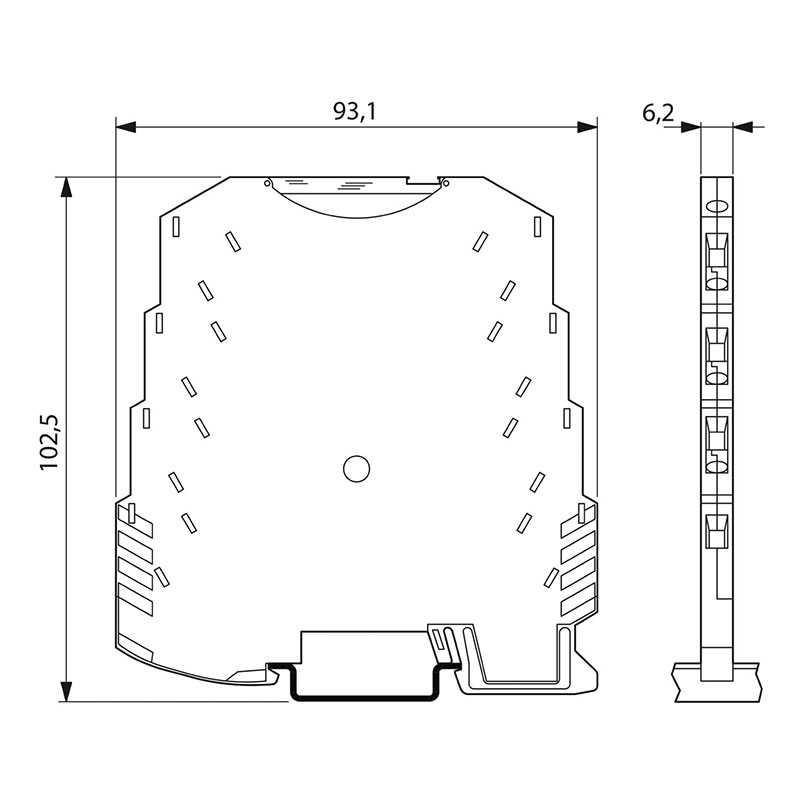

| 宽度 | 6.2 mm |
| 高度 | 93.1 mm |
| 深度 | 101.2 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。 |
| 安装位置 | 任意 |
| 外壳材料 | PBT |
| 颜色 | 绿色 (RAL 6021) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 65 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 2000 m |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 环境和真实条件 | 环境条件 |
| 电气隔离 | 3端隔离 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 标准/规程 | EN 61000-4-2 |
| 备注 | 必须采取安全措施以防止静电放电。 |
| 标准/规程 | EN 61000-4-3 |
| 品名 | 电磁RF场 |
| 测量范围最终值的典型偏差 | 10 % |
| 标准/规程 | EN 61000-4-4 |
| 品名 | 快速瞬变（脉冲串） |
| 测量范围最终值的典型偏差 | 10 % |
| 标准/规程 | EN 61000-4-6 |
| 品名 | 传导干扰 |
| 测量范围最终值的典型偏差 | 10 % |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 电源电压范围 | 19.2 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨）上) |
| 最大电流耗量 | < 21 mA (24 V DC) |
| 额定供电电压 | 24 V DC |
| 功耗 | < 500 mW |
| 输入数据 | 信号 |
| 输入数目 | 1 |
| 标识 | UL 508 Recognized Class I, Div. 2, Groups A, B, C, D T5 |
| 证书 | UKCA合规 |
| 证书 | DNV GL TAA00002R0 |
| Temperature | B |
| Humidity | B |
| 振动 | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 短路电流 | ≈ 10 mA |
| 标准/规程 | EN 61000-4-5 |
| 备注 | 标准 B |
| 额定绝缘电压 | 50 V AC/DC |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 基础隔离符合IEC/EN 61010 |

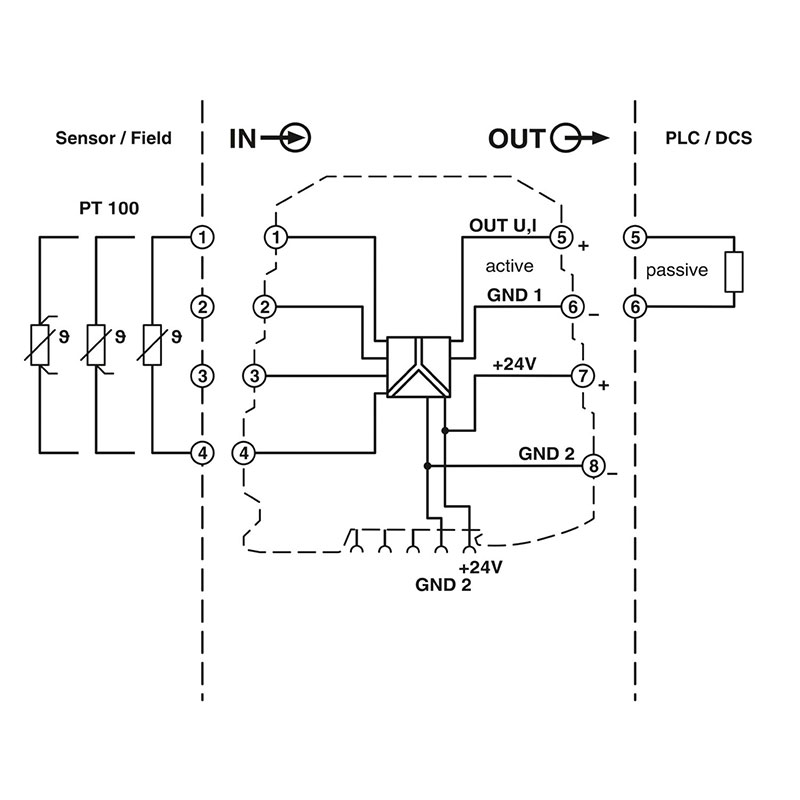

| 可用的传感器类型（RTD） | Pt 100（IEC 60751/EN 60751） |
| 温度测量范围 | 最小 50 K |
| 允许的导线最大总电阻 | 10 Ω (每根电缆) |
| 传感器输入电流 | 1 mA (常数) |
| 传感器类型: | -150 °C ... 850 °C (可组态) |
| 连接系统 | 2，3，4线 |
| 可配置／可编程 | 是 |
| 最大电流输出信号 | 23 mA |
| 负载/输出负载电流输出 | < 500 Ω (当20 mA时) |
| 波动 | < 20 mVSS (10 kΩ时) < 20 mVSS (500 Ω时) |
| 最大电压输出信号 | ≈ 12.5 V |
| 电流输出信号 | 0 mA ... 20 mA 20 mA ... 4 mA 20 mA ... 0 mA 4 mA ... 20 mA |
| 负载/输出负载电压输出 | ≥ 10 kΩ |
| 无负载电压 | ≈ 12.5 V |
