| 输入数目 | 1 |
| 可配置／可编程 | 否 |
| 电流输入信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 最大电压输入信号 | 18 V |
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 26 ... 12 |
| 额定条件下的最大功耗 | 34 mW |
| 电气隔离 | 2路隔离 |
| 输入和输出之间的电流隔离 | 是 |
| 阶跃响应（10-90%） | 5 ms (负载为600Ω时) |
| 温度系数，典型值 | < 0.002 %/K (测量值的 / 100 Ω 负载) |
| 最大温度系数 | ≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
| 最大传输误差 | ≤ 0.1 % (终值的) |
| 截止频率（3dB） | 75 Hz |
| 信号传输行为 | In = Out |
| 冷端误差 | ≤ |
| 典型冷点误差 | ≤ |
| 额外误差，取决于负载 | < 0.03 % (测量值的 / 100 Ω 负载) |
| 产品类型 | 无源隔离器 |
| 产品系列 | MINI Analog |
| 通道数目 | 1 |
| 产品审核修订 | 08 |
| 污染等级 | 2 |
| 过电压类别 | II |

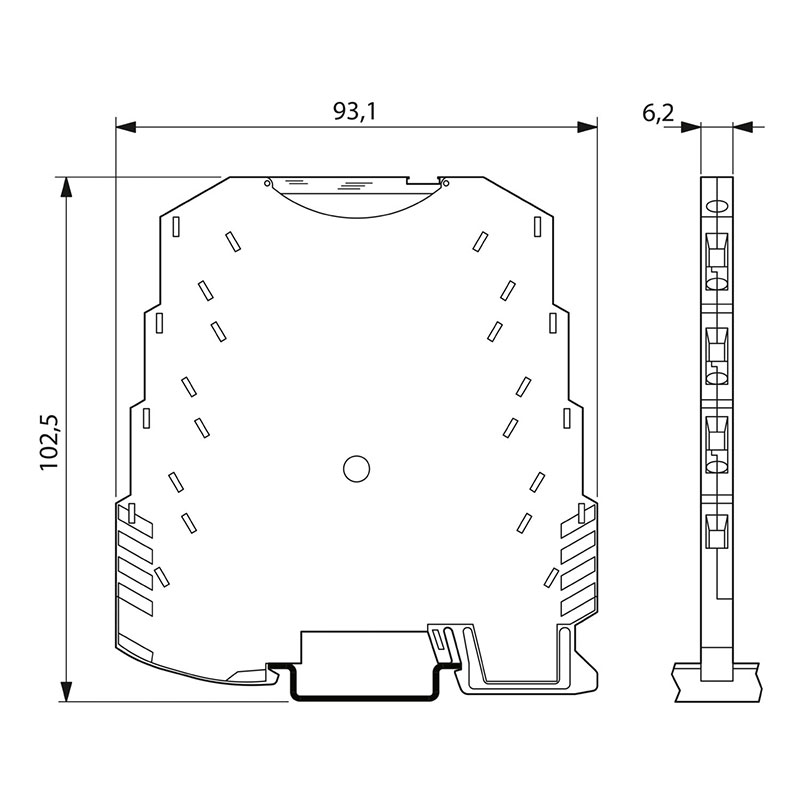

| 宽度 | 6.2 mm |
| 高度 | 93.1 mm |
| 深度 | 101.2 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨连接器可用于桥接电源电压。 EN 60715 DIN导轨上。 它可以卡接到35 mm |
| 安装位置 | 任意 |
| 外壳材料 | PBT |
| 颜色 | 绿色 (RAL 6021) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 65 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 海拔 | ≤ 2000 m |
| 电气隔离 | 2路隔离 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 标准/规程 | EN 61000-4-2 |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 品名 | 电磁RF场 |
| 评估标准 | A |
| 标准/规程 | EN 61000-4-4 |
| 品名 | 快速瞬变（脉冲串） |
| 评估标准 | B |
| 标准/规程 | EN 61000-4-6 |
| 品名 | 传导干扰 |
| 评估标准 | A |
| 电源电压范围 | 回路供电，无需外部电源 |
| 功耗 | 34 mW |
| 标识 | UL 508 Recognized Class I, Div. 2, Groups A, B, C, D |
| 证书 | UKCA合规 |
| 证书 | DNV GL TAA00000BW |
| Temperature | B |
| Humidity | B |
| 振动 | B |
| EMC | B |
| Enclosure | A |
| 标准/规程 | EN 61000-4-5 |
| 备注 | 标准 B |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 额定绝缘电压 | 50 V AC/DC |
| 绝缘 | 基础隔离符合IEC/EN 61010 |
| 负载/输出负载电流输出 | < 600 Ω (I=20mA输出信号) |
| 波动 | < 10 mVrms (在600 Ω时) |
| 最大电流输入信号 | 40 mA |
| 电流输出信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 输出数目 | 1 |
| 可配置／可编程 | 否 |
| 响应电流 | 大约 190 µA |
| 输入电压限制 | < 2 V (20 mA) |
| 电压损耗 | 1.9 V (I = 20 mA) |
| 输出数据 | 信号: 电流 |
