技术数据
输入数据
信号: 电流
| 电流输入信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
电气特性
| 阶跃响应（10-90%） |
5 ms (负载为600Ω时) |
| 温度系数，典型值 |
< 0.002 %/K (测量值的 / 100 Ω 负载) |
| 最大温度系数 |
≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
| 额外误差，取决于负载 |
< 0.03 % (测量值的 / 100 Ω 负载) |
产品属性
数据管理状态
绝缘特性

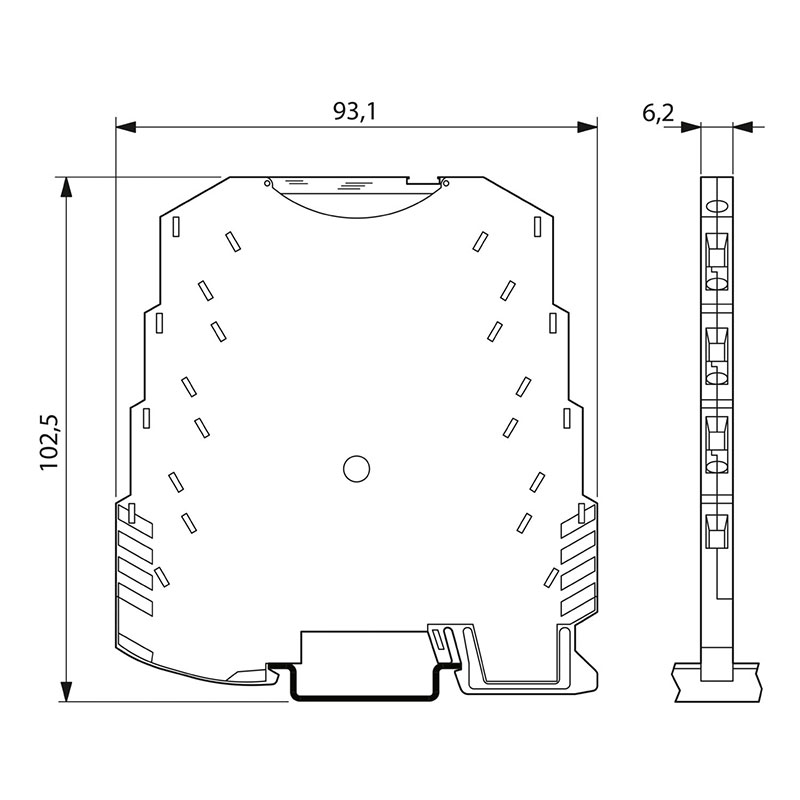

尺寸
安装
| 组装说明 |
DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm
EN 60715 DIN导轨上。 |
材料规格
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 2 |
环境和真实条件
环境条件
| 环境温度（运行） |
-20 °C ... 65 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
标准和规范
电磁兼容数据
静电放电
高频电磁场
快速瞬态（脉冲）
传导干扰
电源
UL，美国 / 加拿大
| 标识 |
UL 508 Recognized
Class I, Div. 2, Groups A, B, C, D |
UKCA
造船业许可
DNV GL数据
电涌电流负载（电涌）
电气隔离 输入/输出
| 测试电压 |
1.5 kV AC (50 Hz, 60 s) |
| 负载/输出负载电流输出 |
< 600 Ω (I=20mA输出信号) |
电压损耗 1.9 V (I = 20 mA)
输出数据
信号: 电流
| 电流输出信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
允许湿度（运行） 5 % ... 95 % (无冷凝)
认证
CE
