MACX MCR-EX-SL-RPSSI-I - 电源/输入隔离放大器

首页 > 菲尼克斯 > 隔离器安全栅 > 隔离器安全栅变送器 > MACX MCR-EX-SL-RPSSI-I - 电源/输入隔离放大器

菲尼克斯

2865340

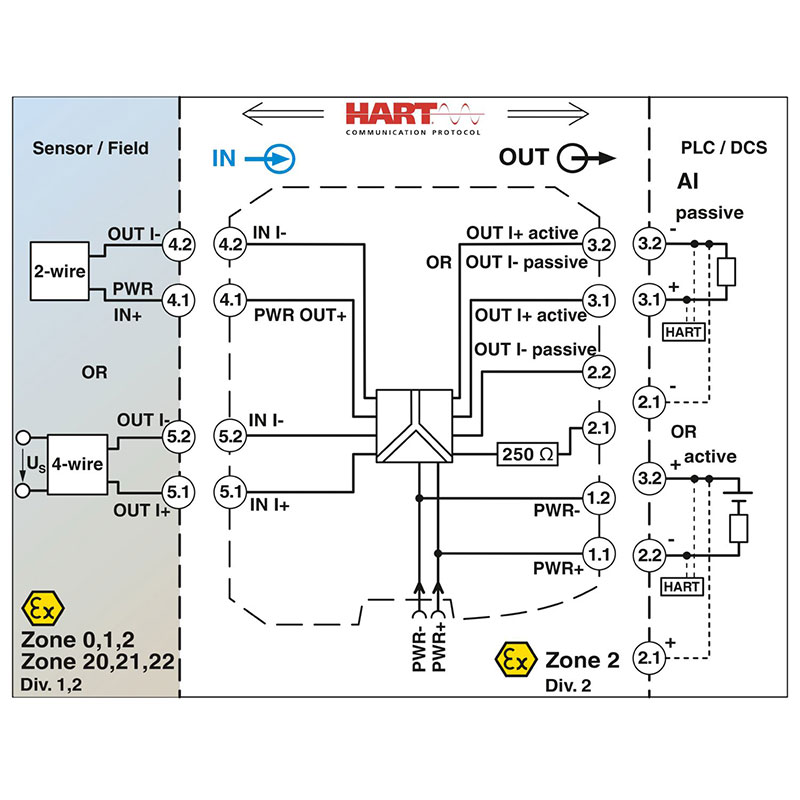

Ex i馈电隔离器和输入隔离放大器，HART透明。将潜在爆炸区的0/4 … 20 mA馈电或有源信号发送到安全区域内的负载（有源或无源）。3路电气隔离，符合IEC 61508的SIL 2，采用螺钉连接

产品优势： • 0/4 mA ... 20 mA 输入，本安型，[Ex ia]，供电或未供电 • 测量变送器的电源电压> 16 V • 0/4 mA ... 20 mA 输出，有源至 1000 负载或无源 • 双向HART信号传输 • 符合NAMUR NE 43的故障指示 • 达到IEC/EN 61508的SIL 2级 • 在2区安装，允许的保护类型"ec"（EN 60079-7） • 3路电隔离 • 通过DIN导轨连接器供电 • 插入式连接端子，螺钉连接技术，集成有用于HART通讯器的孔式连接器 • 外壳宽度: 12.5 mm • 最低功率损耗 • 高精度数据传输

咨询订购

189 5170 2156

产品详情

技术数据

输出数据

信号: 馈电隔离器运行

输出说明	电流输出（有源和无源）

输出数目

电流输出信号

4 mA ... 20 mA (有源) 4 mA ... 20 mA (无源，外部电源电压14...26V)

连接数据

剥线长度

7 mm

螺纹

紧固扭矩	0.5 Nm ... 0.6 Nm

刚性导线横截面

0.2 mm² ... 2.5 mm²

柔性导线横截面

0.2 mm² ... 2.5 mm²

连接方式

螺钉连接

可连接导向横截面 AWG

24 ... 14

电气特性

额定条件下的最大功耗

0.95 W (20 mA, 250 Ω)

电气隔离

3端隔离

输入和输出之间的电流隔离

是

阶跃响应（10-90%）

< 200 µs (适用于跳线4 mA ... 20 mA，负载600 Ω) < 600 µs (适用于跳线0 mA ... 20 mA，负载600 Ω)

信号传输行为

In = Out

产品属性

产品类型

馈电器

产品系列	MACX Analog

型号	Ex i 隔离放大器，带SIL功能安全

应用

模拟量输入

通道数目

数据管理状态

产品审核修订

尺寸

宽度

12.5 mm

高度

112.5 mm

深度

113.7 mm

深度 NS 35/7,5

114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

安装

安装类型

DIN导轨安装

材料规格

外壳材料

PA 6.6-FR

颜色	灰色 (RAL 7042)

阻燃等级，符合UL 94

V0 (外壳)

保护等级	IP20 (未经过UL认证)

环境温度（运行）

-40 °C ... 60 °C (任何安装位置) -40 °C ... 70 °C (衰减)

环境和真实条件

环境条件

标准和规范

电气隔离

3端隔离

认证

证书

CE合规

注意

和EN 61326

电磁兼容数据

抗干扰	EN 61000-6-2

电磁兼容性

符合EMC条例

发射干扰	EN 61000-6-4

注意事项	受到干扰时，那有可能是最小的偏差。

高频电磁场

标准/规程

EN 61000-4-3

品名

电磁RF场

测量范围最终值的典型偏差

1 %

快速瞬态（脉冲）

标准/规程

EN 61000-4-4

品名

快速瞬变（脉冲串）

测量范围最终值的典型偏差

1 %

传导干扰

标准/规程

EN 61000-4-6

品名

传导干扰

测量范围最终值的典型偏差

1 %

Ex数据

防爆安装 (EPL)

Gc Div. 2

额定绝缘电压

375 VPP (电源，输入/输出)

电源

品名

馈电隔离器运行

电源电压范围

19.2 V DC ... 30 V DC

最大电流耗量

< 76 mA (24 V DC / 20 mA / 1000 Ω) < 55 mA (24 V DC / 20 mA / 250 Ω)

额定供电电压

24 V DC -20 % ... +25 %

信号处理

状态显示	绿色 LED (电源电压)

IECEx

标识	[Ex ia Ga] IIC [Ex ia Ma] I

证书	IECEx BVS 08.0016X

UL，美国 / 加拿大

标识	UL 61010 Listed Associated apparatus for use in Class III, Division 1 Associated apparatus for use in Class II, Div.1 Groups E,F,G Associated apparatus for use in Class I, Division 1, Groups A,B,C,D Class I, Div. 2, Groups A, B, C, D T4 Class I, Div. 2, G

证书

环境温度（存放/运输）

-40 °C ... 80 °C

允许湿度（运行）

10 % ... 95 % (无冷凝)

造船业许可

证书	DNV GL TAA000020C

DNV GL数据

Temperature

Humidity

振动

EMC

Enclosure

Required protection according to the Rules shall be provided upon installation on board

ATEX

标识	 II (1) G [Ex ia Ga] IIC  I (M1) [Ex ia Ma] I

证书	BVS 08 ATEX E 054X

Safety Integrity Level (SIL, IEC 61508)

标识

证书	IN-AT-AS-MRL-2300149

功耗

防止极性逆转

是

INMETRO

标识	[Ex ia Ga] IIC [Ex ia Ma] I

证书	DNV 18.0136 X

温度系数，典型值

< 0.004 %/K

典型传输误差

< 0.05 % (最终值20 mA)

负载/输出负载电流输出

< 1000 Ω (20 mA) < 825 Ω (24 mA)

测试插座

最大直径

2 mm

本安电路 (EPL)

Ga Div. 1 Ma Da

海拔高度范围 (≤ 2000 m)

海拔	≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

环境温度（运行）

-40 °C ... 60 °C -40 °C ... 70 °C (衰减)

海拔高度范围 (≤ 3000 m)

高度范围	> 2000 m ... 3000 m

环境温度（运行）

-40 °C ... 54 °C -40 °C ... 63 °C (衰减)

海拔高度范围 (≤ 4000 m)

高度范围	> 3000 m ... 4000 m

环境温度（运行）

-40 °C ... 48 °C -40 °C ... 56 °C (衰减)

海拔高度范围 (≤ 5000 m)

高度范围	> 4000 m ... 5000 m

环境温度（运行）

-40 °C ... 42 °C -40 °C ... 49 °C (衰减)

CCC / China-Ex

标识	[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec [ia Ga] IIC T4 Gc

证书	2022122316115973

GB Standard

标准/规程

GB/T 3836.1 GB/T 3836.4 GB/T 3836.3

最大传输误差

< 0.1 % (最终值20 mA)

最大温度系数

< 0.01 %/K

电气隔离

测试电压	2.5 kV AC (50 Hz, 60 s)

过电压类别

污染等级

电气隔离输入/输出/电源 IEC/EN 61010-1

标准/规程

IEC/EN 61010-1

额定绝缘电压

300 Vrms

绝缘

安全隔离

电流输入信号

4 mA ... 20 mA

发送器供电电压

> 16 V (20 mA) > 15.3 V (22.5 mA)

电气隔离输入/输出 IEC/EN 60079-11

标准/规程

IEC/EN 60079-11

额定绝缘电压

265 Vrms

电气隔离输入/电源 IEC/EN 60079-11

标准/规程

IEC/EN 60079-11

额定绝缘电压

265 Vrms

电气隔离输出/电源 IEC/EN 60079-7

标准/规程

IEC/EN 60079-7

额定绝缘电压

265 Vrms

输入数据	信号: 馈电隔离器运行

输入说明

有源电流输入，本安

输入数目

输入信号

电流

电流限值

25 mA

极性化及电涌保护

是

欠压/过压信号范围

信号: 馈电隔离器运行

输入说明

无源电流输入，本安

电流输入信号

0 mA ... 20 mA 4 mA ... 20 mA

输出说明	电流输出（有源和无源）

电流输出信号

0 mA ... 20 mA (有源) 4 mA ... 20 mA (无源，外部电源电压14...26V) 0 mA ... 20 mA (无源，外部电源电压14...26V) 4 mA ... 20 mA (有源)

电压降	< 3.5 V (输入隔离放大器运行时)

输出波动	< 20 mVrms

发生故障时的输出动作

0 mA (输入电缆断开) ≥ 22.5 mA (输入电缆短路)

安全数据: 馈电隔离器运行

最大输出电压Uo

25.2 V

最大输出电流Io

93 mA

最大输出功率Po

587 mW

最大安全电压Um

253 V AC 125 V DC

输入电压Ui

≤ 30 V

输入电流Ii

≤ 150 mA

最大内部电感Li

可忽略

最大内部电容Ci

可忽略

I (简单回路): 最大外部电感Lo / 最大外部电容Co

40 mH / 4.8 µF

IIA (简单回路): 最大外部电感Lo / 最大外部电容Co

26 mH / 2.9 µF

IIB (简单回路): 最大外部电感Lo / 最大外部电容Co

14 mH / 820 nF

IIC (简单回路): 最大外部电感Lo / 最大外部电容Co

3 mH / 107 nF

IIA (混合回路): 最大外部电感Lo / 最大外部电容Co

26 mH / 470 nF， 20 mH / 570 nF， 1 mH / 630 nF， 0.5 mH / 720 nF， 0.1 mH / 1.1 µF， 0.005 mH / 2.9 µF

IIB/III (混合回路): 最大外部电感Lo / 最大外部电容Co

16 mH / 370 nF， 500 µH / 510 nF， 200 µH / 660 nF， 100 µH / 820 nF

IIC (混合回路): 最大外部电感Lo / 最大外部电容Co

2.2 mH / 47 nF， 2 mH / 49 nF， 1 mH / 63 nF， 500 µH / 80 nF， 200 µH / 107 nF

I (混合回路): 最大外部电感Lo / 最大外部电容Co

37 mH / 0.54 µF， 0.35 mH / 1 µF， 0.009 mH / 2.9 µF， 0.001 mH / 4.15 µF

接口

数据通信（旁路）

HART功能

是

支持的协议

HART透明

Systematic Capability

标识

KC-s

标识	[Ex ia] IIC/IIB

证书	17-KA4BO-0400X
