技术数据
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
电气特性
| 阶跃响应（10-90%） |
< 600 µs (适用于跳线4 mA ... 20 mA) |
产品属性
数据管理状态
尺寸
| 深度 NS 35/7,5 |
114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
安装
材料规格
| 环境温度（运行） |
-40 °C ... 60 °C (任何安装位置)
-40 °C ... 70 °C (衰减) |
标准和规范
认证
CE
电磁兼容数据
Ex数据
| 额定绝缘电压 |
375 VPP (电源，输入/输出) |
电源
| 电源电压范围 |
19.2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| 最大电流耗量 |
< 75 mA (24 V DC / 20 mA) |
| 功耗 |
< 1.6 W (24 V DC / 20 mA) |
| 额定电源电压范围 |
24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| 发送器供电电压 |
> 16 V (20 mA)
> 15.3 V (22.5 mA) |
信号处理
IECEx
UL，美国 / 加拿大
| 标识 |
UL 508 Listed
Class I, Zone 2, Group IIC T4
Class I, Div. 2, Groups A, B, C, D T4
UL 61010 Listed |
| 环境温度（存放/运输） |
-40 °C ... 80 °C |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
ATEX
| 标识 |
。 II 3 G Ex ec IIC T4 Gc X |
| 负载/输出负载电流输出 |
< 600 Ω (20 mA)
< 525 Ω (22.5 mA) |
测试插座
海拔高度范围 (≤ 2000 m)
| 海拔 |
≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海
拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） |
-40 °C ... 60 °C
-40 °C ... 70 °C (衰减) |
海拔高度范围 (≤ 3000 m)
| 环境温度（运行） |
-40 °C ... 54 °C
-40 °C ... 63 °C (衰减) |
海拔高度范围 (≤ 4000 m)
| 环境温度（运行） |
-40 °C ... 48 °C
-40 °C ... 56 °C (衰减) |
海拔高度范围 (≤ 5000 m)
| 环境温度（运行） |
-40 °C ... 42 °C
-40 °C ... 49 °C (衰减) |
UKCA Ex (UKEX)
| 标识 |
。 II 3 G Ex nA IIC T4 Gc |
电气隔离
| 测试电压 |
2.5 kV AC (50 Hz, 60 s) |
电气隔离 输入/输出/电源 IEC/EN 61010-1
| 电流输出信号 |
4 mA ... 20 mA (有源)
4 mA ... 20 mA (无源，外部电源电压14...26V) |

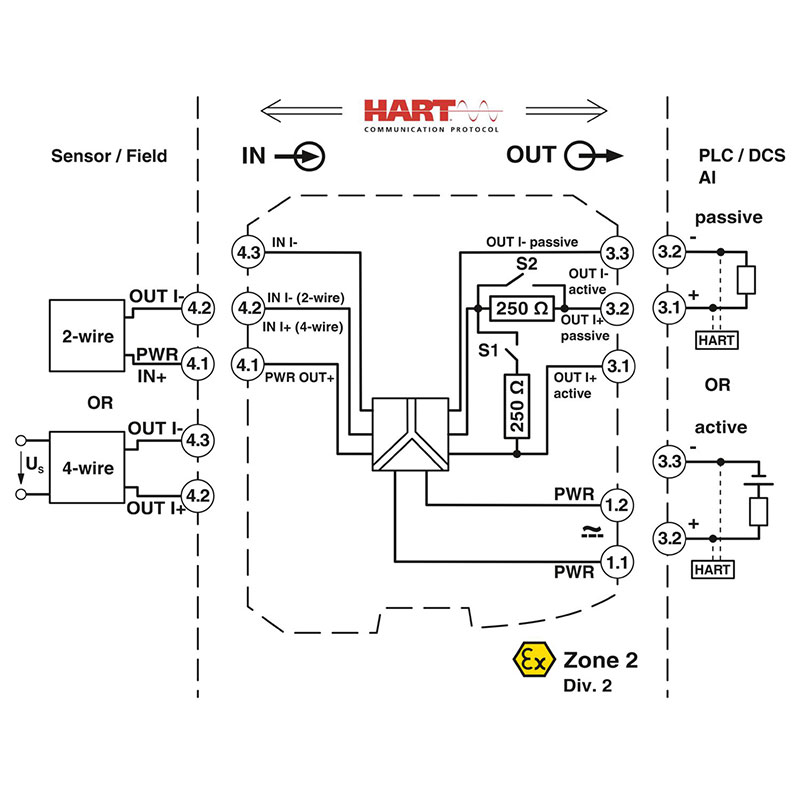

信号: 馈电隔离器运行
| 电流输入信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
| 电压输出信号 |
0 V ... 5 V (内部电阻，250Ω,0.1%)
1 V ... 5 V (内部电阻，250Ω,0.1%) |
| 发生故障时的输出动作 |
0 mA (输入电缆断开)
≥ 22.5 mA (输入电缆短路) |
| 电压输出信号 |
1 V ... 5 V (内部电阻，250Ω,0.1%)
可用DIP开关进行组态 |
Safety Integrity Level (SIL / SILCL, IEC 61508)
Systematic Capability (SC / SILCL)
