技术数据

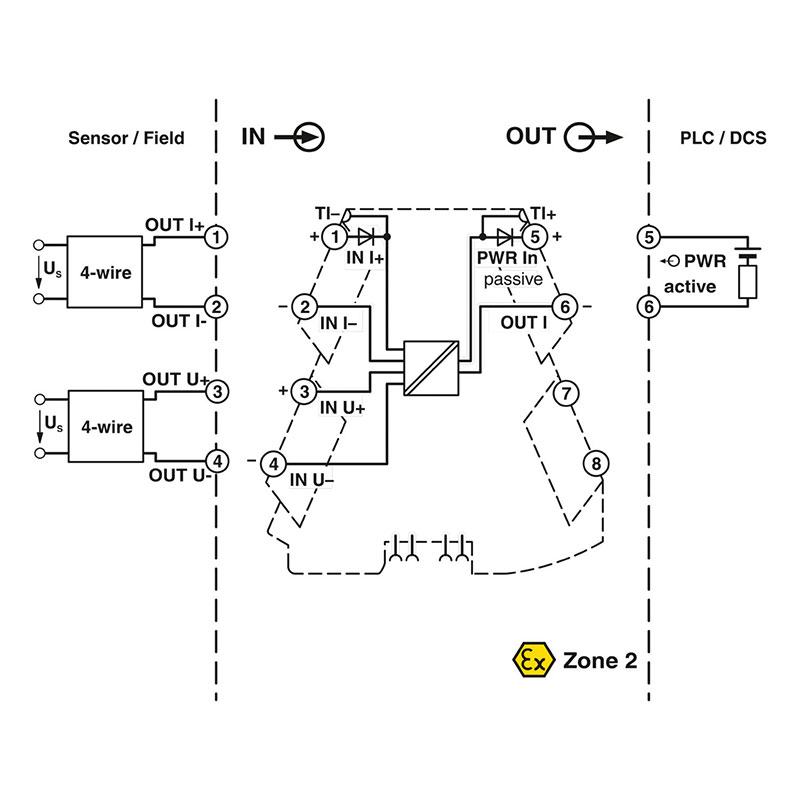

输入数据
信号: 电流/电压
连接数据
| 刚性导线横截面 |
0.2 mm² ... 1.5 mm² (带冷压头)
0.14 mm² ... 2.5 mm² (不带冷压头) |
电气特性
产品属性
数据管理状态
尺寸
安装
材料规格
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 2 |
标准和规范
认证
CE
电磁兼容数据
说明
使用限制
| EMC说明 |
EMC：A类产品，参见下载区内的制造商声明 |
Ex数据
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 70 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
5 % ... 95 % (无冷凝) |
| 柔性导线横截面 |
0.14 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG |
24 ... 12 (柔性) |
电源
| 电源电压范围 |
8 V DC ... 30 V DC (回路供电，无需外部电源) |
信号处理
IECEx
UL，美国 / 加拿大
| 标识 |
UL 508 Listed
Class I, Zone 2, Group IIC T5
Class I, Div. 2, Groups A, B, C, D T5 |
造船业许可
| 证书 |
DNV GL TAA000021E Rev. 1 |
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
ATEX
| 标识 |
。 II 3 G Ex ec IIC T4 Gc |
绝缘特性: GB Standard
电气隔离 输入/输出/电源
| 测试电压 |
3 kV AC (50 Hz, 60 s) |
| 负载/输出负载电流输出 |
< 1000 Ω ((UB - 8 V) / 22 mA) |
UKCA Ex (UKEX)
| 标识 |
@ II 3 G Ex ec IIC T4 Gc |
CCC / China-Ex
GB Standard
| 标准/规程 |
GB 3836.1
GB 3836.8 |
EAC Ex
| 证书 |
BY/112 02.01 TP012 103.01 00081 |
| 最大电流输入信号 |
50 mA (绝缘强度最高30 V) |
| 输入电压的输入电阻 |
= 100 kΩ (≤ 1 V)
= 1 MΩ (≥ 1 V) |
| 输入电流的输入电阻 |
25 Ω (+0.7 V用于测试二极管) |
0 mV ... 1000 mV
| 电压输入信号 |
0 mV ... 750 mV
0 V ... 5 V
0 V ... 7.5 V
0 V ... 10 V
0 mV ... 50 mV
0 mV ... 60 mV
0 mV ... 75 mV
0 mV ... 100 mV
0 mV ... 150 mV
0 mV ... 120 mV
0 mV ... 125 mV
0 mV ... 200 mV
0 mV ... 250 mV
0 mV ... 300 mV
0 mV ... 500 mV
0 V ... 2.5 V
0 V ... 3 V
0 |
1 V ... 5 V (另外的区域也可组态，见表格)
| 电流输入信号 |
0 mA ... 40 mA
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
0 mA ... 2 mA
0 mA ... 2.5 mA
0 mA ... 3 mA
0 mA ... 4 mA
0 mA ... 5 mA
0 mA ... 6 mA
0 mA ... 7.5 mA
0 mA ... 8 mA
0 mA ... 10 mA
0 mA ... 12 mA
0 mA ... 20 mA
0 mA ... 30 mA |
