技术数据
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
电气特性
| 最大温度系数 |
≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
产品属性
数据管理状态
绝缘特性
安装
材料规格
| 环境温度（运行） |
-40 °C ... 85 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
5 % ... 95 % (无冷凝) |
标准和规范
电磁兼容数据
Ex数据
电源
| 电流输入信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
UL，美国 / 加拿大
| 标识 |
UL 61010 Listed
Class I, Zone 2, Group IIC T4
Class I, Div. 2, Groups A, B, C, D T4 |
ATEX
| 标识 |
。 II 3 G Ex nA IIC T4 Gc X |
Safety Integrity Level (SIL, IEC 61508)
电气隔离 输入/输出/电源
| 测试电压 |
2.5 kV AC (50 Hz, 60 s) |
| 负载/输出负载电流输出 |
≤ 1375 Ω (I = 20 mA) |
测试插座
UKCA Ex (UKEX)
| 标识 |
。 II 3 G Ex nA IIC T4 Gc X |
| 阶跃响应（10-90%） |
5 ms (500 Ω负载) |
| 电流输出信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
Div. 2

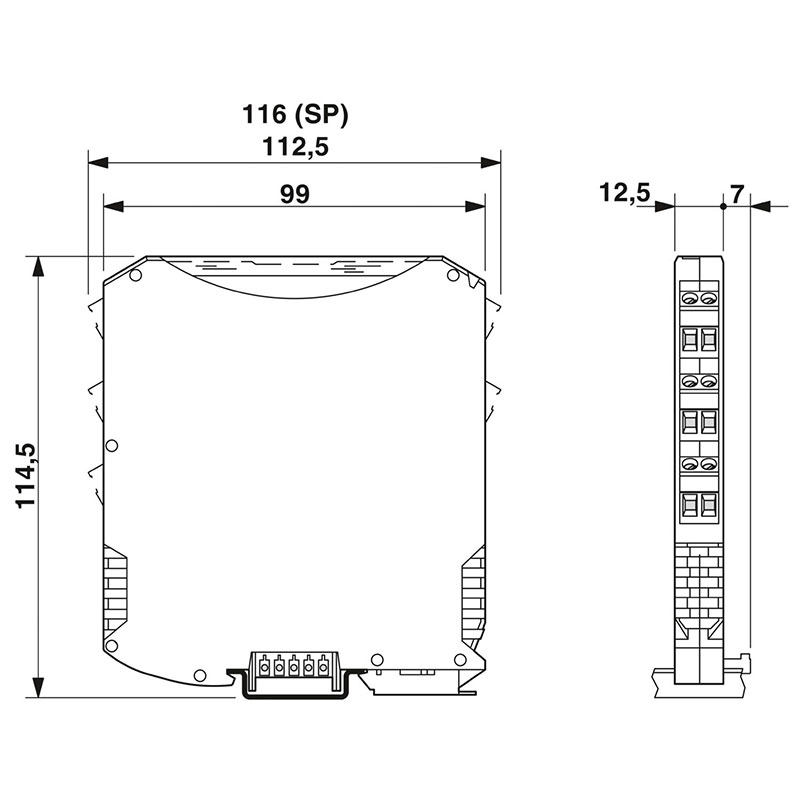

尺寸
| 深度 NS 35/7,5 |
114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
| 额外误差，取决于负载 |
0.022 % (测量值的 / 100 Ω 负载) |
