技术数据

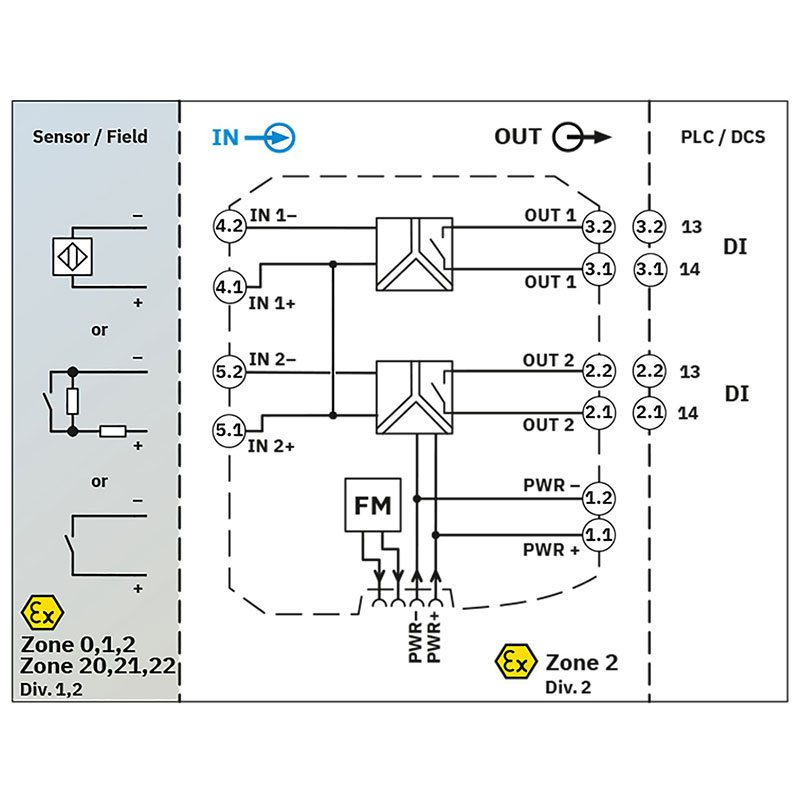

输入数据
信号: NAMUR
| 有效输入源 |
NAMUR接近开关传感器 (IEC/EN 60947-5-6)
带电阻电路的开关触点
浮地开关触点 |
输出数据
切换: 继电器
| 最大切换电压 |
250 V AC (2 A)
30 V DC (2 A)
120 V DC (0.2 A) |
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面（2条具有相同横截面的导线） |
0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)
0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管) |
电气特性
产品属性
数据管理状态
尺寸
| 深度 NS 35/7,5 |
114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 60 °C (任何安装位置)
-40 °C ... 70 °C (衰减) |
标准和规范
认证
CE
电磁兼容数据
| 抗干扰 |
EN 61000-6-2
EN 61326 |
高频电磁场
快速瞬态（脉冲）
传导干扰
Ex数据
| 额定绝缘电压 |
253 V AC (电源，输入/输出)
125 V DC (电源，输入/输出) |
| 可连接导向横截面 AWG |
24 ... 14
20 ... 16 (带塑料绝缘套管的TWIN套管)
24 ... 22 (不带塑料套管的TWIN冷压头) |
电源
| 电源电压范围 |
19.2 V DC ... 30 V DC |
| 额定供电电压 |
24 V DC -20 % ... +25 % |
安全数据
| 最大安全电压Um |
253 V AC
125 V DC |
IECEx
| 标识 |
[Ex ia Ga] IIC
[Ex ia Ma] I |
UL，美国 / 加拿大
| 标识 |
UL 61010 Listed
Associated apparatus for use in Class III, Division 1
Associated apparatus for use in Class II, Div.1 Groups E,F,G
Associated apparatus for use in Class I, Division 1, Groups
A,B,C,D
Class I, Div. 2, Groups IIC, IIB, IIA T4
Class I, Div |
证书
| 环境温度（存放/运输） |
-40 °C ... 80 °C |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
造船业许可
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
ATEX
| 标识 |
。 II (1) G [Ex ia Ga] IIC
。 I (M1) [Ex ia Ma] I |
Safety Integrity Level (SIL, IEC 61508)
信号
INMETRO
| 标识 |
[Ex ia Ga] IIC
[Ex ia Ma] I |
接口
数据
通道数目
信号处理
| 状态显示 |
绿色 LED (电源电压)
红色 LED（ 线路故障）
黄色 LED（ 开关状态） |
系统属性
功能
海拔高度范围 (≤ 2000 m)
| 海拔 |
≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海
拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） |
-40 °C ... 60 °C
-40 °C ... 70 °C (衰减) |
海拔高度范围 (≤ 3000 m)
| 环境温度（运行） |
-40 °C ... 54 °C
-40 °C ... 63 °C (衰减) |
海拔高度范围 (≤ 4000 m)
| 环境温度（运行） |
-40 °C ... 48 °C
-40 °C ... 56 °C (衰减) |
海拔高度范围 (≤ 5000 m)
| 环境温度（运行） |
-40 °C ... 42 °C
-40 °C ... 49 °C (衰减) |
UKCA Ex (UKEX)
| 标识 |
。 I (M1) [Ex ia Ma] I
。 II 3 (1) G Ex ec [ia Ga] nC IIC T4 Gc |
CCC / China-Ex
| 标识 |
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec nC [ia Ga] IIC T4 Gc |
GB Standard
| 标准/规程 |
GB/T 3836.1
GB/T 3836.8
GB/T 3836.4
GB/T 3836.3 |
电气隔离 输入/输出 IEC/EN 60079-11
KC-s
Div. 2
| 本安电路 (EPL) |
Ga
Div. 1
Ma
Da |
电气隔离 输入/电源，DIN导轨连接器 IEC/EN 60079-11
电气隔离 输入/电源，DIN导轨连接器 IEC/EN 61010-1
电气隔离 输出1/输出2/输入，电源，DIN导轨连接器 IEC/EN 61010-1
电气隔离 输出1/输出2/输入/电源，DIN导轨连接器
| 测试电压 |
2.5 kV AC (50 Hz, 60 s) |
| 开关阈值"0"信号电流 |
< 1.2 mA (禁用) |
| 开关阈值"1"信号，电流 |
> 2.1 mA (导通) |
| 线路故障检测 |
< 0.05 mA ... 0.35 mA (换行符)
通过DIP开关激活/禁用
< 100 Ω ... 360 Ω (短路) |
| IIA/I (简单回路): 最大外部电感Lo / 最大外部电容Co |
1000 mH / 210 µF |
| IIB/IIIC (简单回路): 最大外部电感Lo / 最大外部电容Co |
1000 mH / 26 µF |
| IIC (简单回路): 最大外部电感Lo / 最大外部电容Co |
300 mH / 3.6 µF |
| IIC (混合回路): 最大外部电感Lo / 最大外部电容Co |
100 mH / 500 nF， 50 mH / 570 nF， 5 mH / 590 nF， 1 mH /
590 nF， 10 µH / 590 nF |
| I/IIB/IIA/IIIC (混合回路): 最大外部电感Lo / 最大外部电容Co |
100 mH / 1 µF， 5 mH / 1 µF， 1 mH / 1 µF， 10 µH / 1 µF |
