技术数据
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面（2条具有相同横截面的导线） |
0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)
0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管) |
电气特性
| 阶跃响应（10-90%） |
1.3 ms (适用于跳线4 mA ... 20 mA, 典型) |
| 最大传输误差 |
< 0.1 % (最终值20 mA) |
| 典型传输误差 |
< 0.05 % (最终值20 mA) |
产品属性
| 型号 |
Ex i隔离放大器，具备SIL和PL功能安全 |
数据管理状态

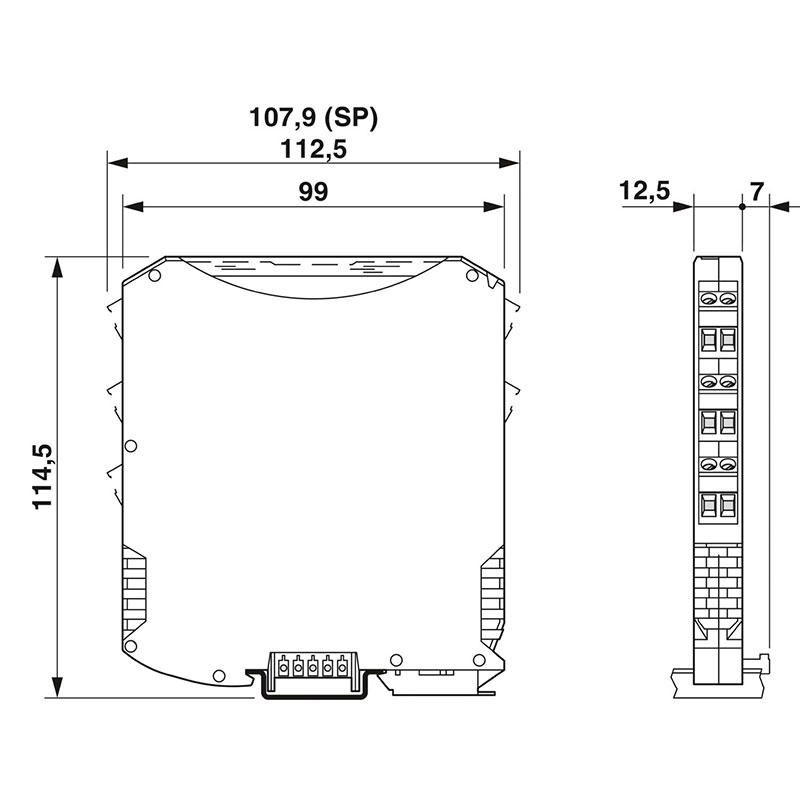

尺寸
| 深度 NS 35/7,5 |
114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
材料规格
标准和规范
认证
CE
电磁兼容数据
Ex数据
| 额定绝缘电压 |
375 VPP (电源，输入/输出) |
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 60 °C (任何安装位置)
-40 °C ... 70 °C (衰减) |
| 可连接导向横截面 AWG |
24 ... 14
20 ... 16 (带塑料绝缘套管的TWIN套管)
24 ... 22 (不带塑料套管的TWIN冷压头) |
电源
| 电源电压范围 |
19.2 V DC ... 30 V DC |
| 最大电流耗量 |
< 75 mA (24 V DC / 20 mA) |
| 额定供电电压 |
24 V DC -20 % ... +25 % |
| 功耗 |
< 1.45 W (24 V DC / 20 mA) |
| 发送器供电电压 |
> 16 V (20 mA)
> 15.1 V (23 mA) |

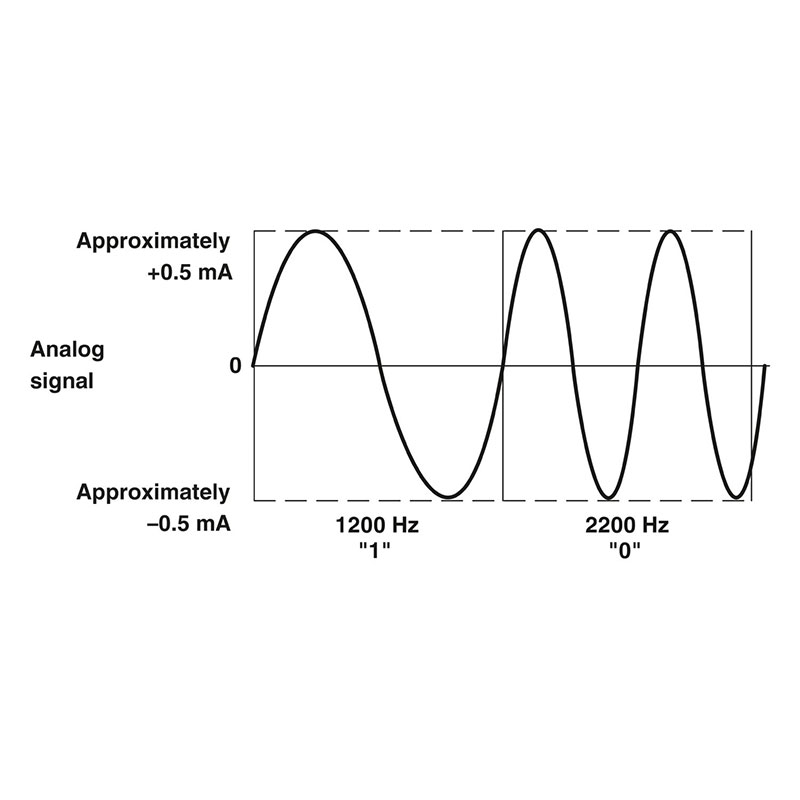

信号处理
IECEx
| 标识 |
[Ex ia Ga] IIC
[Ex ia Ma] I |
UL，美国 / 加拿大
| 标识 |
IS for Class I,II,III, Division 1 and Zone 0
Installation in Class I, Division 2 and Zone 2 |
证书
| 环境温度（存放/运输） |
-40 °C ... 80 °C |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
造船业许可
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
ATEX
| 标识 |
。 II (1) G [Ex ia Ga] IIC
。 I (M1) [Ex ia Ma] I |
Safety Integrity Level (SIL, IEC 61508)
| 证书 |
IN-AT-AS-MRL-23-00432A |
Performance Level (ISO 13849)
INMETRO
| 标识 |
[Ex ia Ga] IIC
[Ex ia Ma] I |
| 负载/输出负载电流输出 |
< 450 Ω (20 mA)
< 380 Ω (23 mA) |
海拔高度范围 (≤ 2000 m)
| 海拔 |
≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海
拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） |
-40 °C ... 60 °C
-40 °C ... 70 °C (衰减) |
海拔高度范围 (≤ 3000 m)
| 环境温度（运行） |
-40 °C ... 54 °C
-40 °C ... 63 °C (衰减) |
海拔高度范围 (≤ 4000 m)
| 环境温度（运行） |
-40 °C ... 48 °C
-40 °C ... 56 °C (衰减) |
海拔高度范围 (≤ 5000 m)
| 环境温度（运行） |
-40 °C ... 42 °C
-40 °C ... 49 °C (衰减) |
CCC / China-Ex
| 标识 |
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc |
GB Standard
| 标准/规程 |
GB/T 3836.1
GB/T 3836.3 |
电气隔离
电气隔离 输入/输出/电源 IEC/EN 61010-1
| 测试电压 |
2.5 kV AC (50 Hz, 60 s) |
| 电流输出信号 |
4 mA ... 20 mA (输出1和输出2激活) |
电气隔离 输入/输出 IEC/EN 60079-11
电气隔离 输入/电源 IEC/EN 60079-11
欠压/过压信号范围
信号: 馈电隔离器运行
| 电流输入信号 |
0 mA ... 20 mA
4 mA ... 20 mA |
| 电流输出信号 |
0 mA ... 20 mA (有源)
4 mA ... 20 mA (有源) |
| 发生故障时的输出动作 |
0 mA (输入电缆断开)
≥ 23 mA (输入电缆短路) |
安全数据: 馈电隔离器运行
| 最大安全电压Um |
253 V AC
125 V DC |
Systematic Capability
电气隔离 输出1/输出2
| 测试电压 |
1.5 kV AC (50 Hz, 60 s) |
< 380 Ω (23 mA)
| 发生故障时的输出动作 |
0 mA (输入电缆断开)
0 mA (输入电缆短路) |
Div. 2
| 本安电路 (EPL) |
Ga
Div. 1
Ma
Da |
| I (简单回路): 最大外部电感Lo / 最大外部电容Co |
40 mH / 4.8 µF |
| IIA (简单回路): 最大外部电感Lo / 最大外部电容Co |
26 mH / 2.9 µF |
| IIB (简单回路): 最大外部电感Lo / 最大外部电容Co |
14 mH / 820 nF |
| IIC (简单回路): 最大外部电感Lo / 最大外部电容Co |
3 mH / 107 nF |
| IIA (混合回路): 最大外部电感Lo / 最大外部电容Co |
26 mH / 470 nF， 20 mH / 570 nF， 1 mH / 630 nF， 0.5 mH /
720 nF， 0.1 mH / 1.1 µF， 0.005 mH / 2.9 µF |
| IIB/IIIC (混合回路): 最大外部电感Lo / 最大外部电容Co |
16 mH / 370 nF， 1 mH / 430 nF， 500 µH / 510 nF， 200 µH /
660 nF， 100 µH / 820 nF |
| IIC (混合回路): 最大外部电感Lo / 最大外部电容Co |
2.2 mH / 47 nF， 2 mH / 49 nF， 1 mH / 63 nF， 500 µH / 80
nF， 200 µH / 107 nF |
| I (混合回路): 最大外部电感Lo / 最大外部电容Co |
37 mH / 0.54 µF， 0.2 mH / 1.1 µF， 10 µH / 2.8 µF， 0.001 mH
/ 4.15 µF |
GB/T 3836.4
安装
