技术数据
输入数据
信号: NAMUR

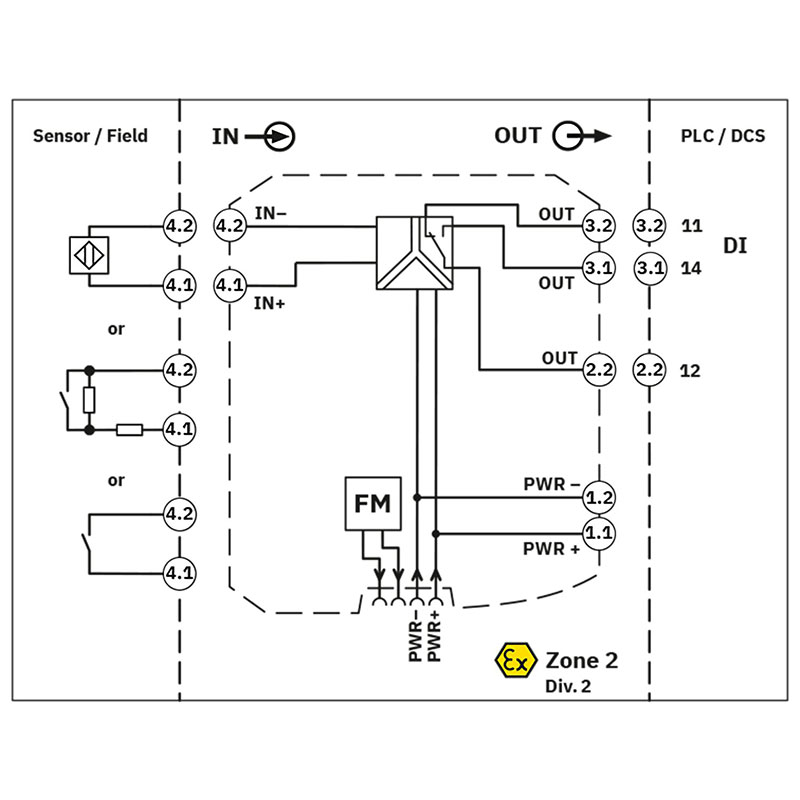

| 有效输入源 |
NAMUR接近开关传感器 (IEC/EN 60947-5-6)
带电阻电路的开关触点
浮地开关触点 |
输出数据
切换: 继电器
| 最大切换电压 |
250 V AC (2 A)
30 V DC (2 A)
120 V DC (0.2 A) |
连接数据
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面（2条具有相同横截面的导线） |
0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)
0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管) |
电气特性
产品属性
数据管理状态
尺寸
| 深度 NS 35/7,5 |
114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
安装
材料规格
标准和规范
电磁兼容数据
| 抗干扰 |
EN 61000-6-2
EN 61326 |
Ex数据
| 额定绝缘电压 |
253 V AC (电源，输入/输出)
125 V DC (电源，输入/输出) |
| 可连接导向横截面 AWG |
24 ... 14
24 ... 22 (不带塑料套管的TWIN冷压头)
20 ... 16 (带塑料绝缘套管的TWIN套管) |
电源
| 电源电压范围 |
19.2 V DC ... 30 V DC |
| 额定供电电压 |
24 V DC -20 % ... +25 % |
安全数据: IEC 61508 - 低要求
| 环境温度（运行） |
-40 °C ... 60 °C (任何安装位置)
-40 °C ... 70 °C (衰减) |
IECEx
UL，美国 / 加拿大
| 标识 |
UL 508 Listed
Class I, Zone 2, Group IIC T4
Class I, Div. 2, Groups A, B, C, D T4
UL 61010 Listed |
证书
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
造船业许可
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
ATEX
| 标识 |
@ II 3G Ex ec nC IIC T4 Gc |
Safety Integrity Level (SIL, IEC 61508)
信号
INMETRO
海拔高度范围 (≤ 2000 m)
| 海拔 |
≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海
拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） |
-40 °C ... 60 °C
-40 °C ... 70 °C (衰减) |
海拔高度范围 (≤ 3000 m)
| 环境温度（运行） |
-40 °C ... 54 °C
-40 °C ... 63 °C (衰减) |
海拔高度范围 (≤ 4000 m)
| 环境温度（运行） |
-40 °C ... 48 °C
-40 °C ... 56 °C (衰减) |
海拔高度范围 (≤ 5000 m)
| 环境温度（运行） |
-40 °C ... 42 °C
-40 °C ... 49 °C (衰减) |
UKCA Ex (UKEX)
| 标识 |
@ II 3G Ex ec nC IIC T4 Gc |
CCC / China-Ex
GB Standard
| 标准/规程 |
GB/T 3836.1
GB/T 3836.8
GB/T 3836.3 |
EAC Ex
| 证书 |
BY/112 02.01 TP012 103.01 00078 |
电气隔离
| 测试电压 |
2.5 kV AC (50 Hz, 60 s) |
电气隔离 输入/输出 IEC/EN 60079-11
电气隔离 输入/电源，DIN导轨连接器 IEC/EN 60079-11
| 开关阈值"0"信号电流 |
< 1.2 mA (禁用) |
| 开关阈值"1"信号，电流 |
> 2.1 mA (导通) |
| 线路故障检测 |
< 0.05 mA ... 0.35 mA (换行符)
< 100 Ω ... 360 Ω (短路)
通过DIP开关激活/禁用 |
| 允许湿度（存放/运输） |
5 % ... 95 % (无冷凝) |
电气隔离 输入/输出/电源，DIN导轨连接器 IEC/EN 61010-1
电气隔离 输出/输入，电源，TBUS IEC/EN 61010-1
通道数目
信号处理
| 状态显示 |
绿色 LED (电源电压)
红色 LED（ 线路故障）
黄色 LED（ 开关状态） |
