| 输出数目 | 2 |
| 可配置／可编程 | 否 |
| 电流输出信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
| 剥线长度 | 10 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² (带冷压头) 0.14 mm² ... 2.5 mm² (不带冷压头) |
| 连接方式 | 螺钉连接 |
| 电气隔离 | 2路隔离 |
| 输入和输出之间的电流隔离 | 是 |
| 最大温度系数 | ≤ 0.002 %/K (测量值的 / 100 Ω 负载) |
| 最大传输误差 | ≤ 0.1 % (终值的) |
| 截止频率（3dB） | 100 Hz |
| 信号传输行为 | In = Out |
| 额外误差，取决于负载 | < 0.075 % (测量值的 / 100 Ω 负载) |
| 产品类型 | 隔离放大器 |
| 产品系列 | MINI Analog Pro |
| 型号 | 隔离放大器 |
| 通道数目 | 2 |
| 产品审核修订 | 05 |
| 宽度 | 6.2 mm |
| 高度 | 109.81 mm |
| 深度 | 119.2 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
| 螺纹类型 | () |
| 外壳材料 | PBT |
| 颜色 | 灰色 (RAL 7042) |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 电气隔离 | 2路隔离 |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 防爆安装 (EPL) | Gc Div. 2 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 保护等级 | IP20 (未经过UL认证) |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 (柔性) |
| 电源电压范围 | 9.6 V DC ... 30 V DC (回路供电，无需外部电源) |
| 功耗 | 600 mW |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | IECEx BVS 19.0068X |
| 标识 | UL 508 Listed Class I, Zone 2, Group IIC T6 Class I, Div. 2, Groups A, B, C, D T6 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | BVS 19 ATEX E 079 X |
| 过电压类别 | II |
| 污染等级 | 2 |
| 测试电压 | 3 kV AC (50 Hz, 60 s) |
| 额定绝缘电压 | 300 Vrms |
| 绝缘 | 强化绝缘符合IEC/EN 61010-1 |
| 负载/输出负载电流输出 | < 600 Ω (I=20mA输出信号) |
| 标识 | ® II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIF21UKEX2901994X |
| 标识 | Ex nA IIC T4 Gc |
| 标准/规程 | GB 3836.1 GB 3836.8 |
| 标识 | 2Ex ec IIC T4 Gc |
| 证书 | BY/112 02.01 TP012 103.01 00079 |
| 响应电流 | 大约 200 µA |
| 输入电压限制 | 30 V |

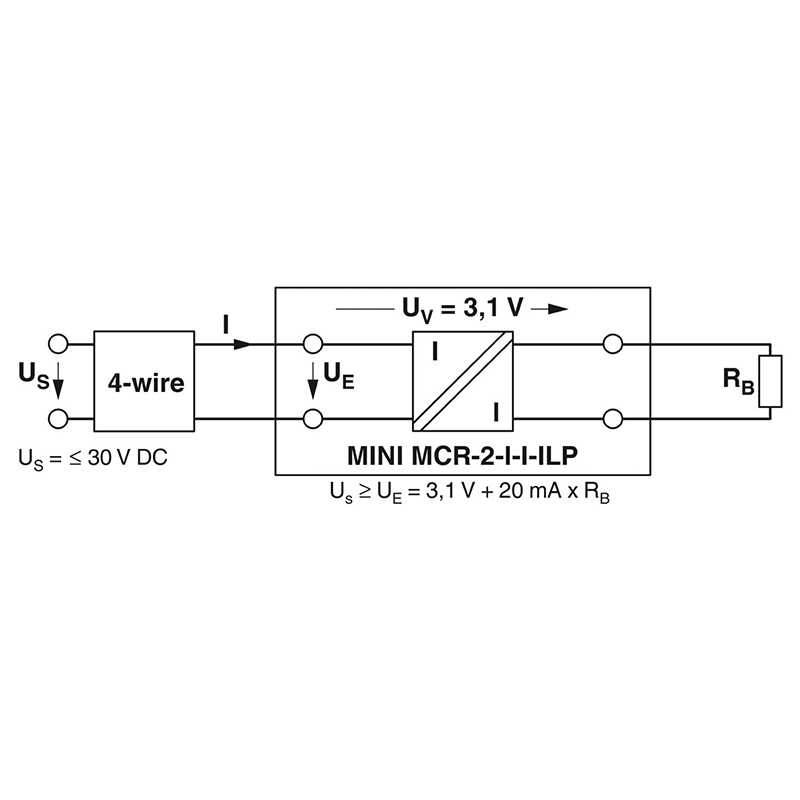

| 电压损耗 | 3.1 V (I = 20 mA) |
| 输入数目 | 2 |
| 可配置／可编程 | 否 |
| 电流输入信号 | 0 mA ... 20 mA 4 mA ... 20 mA |
